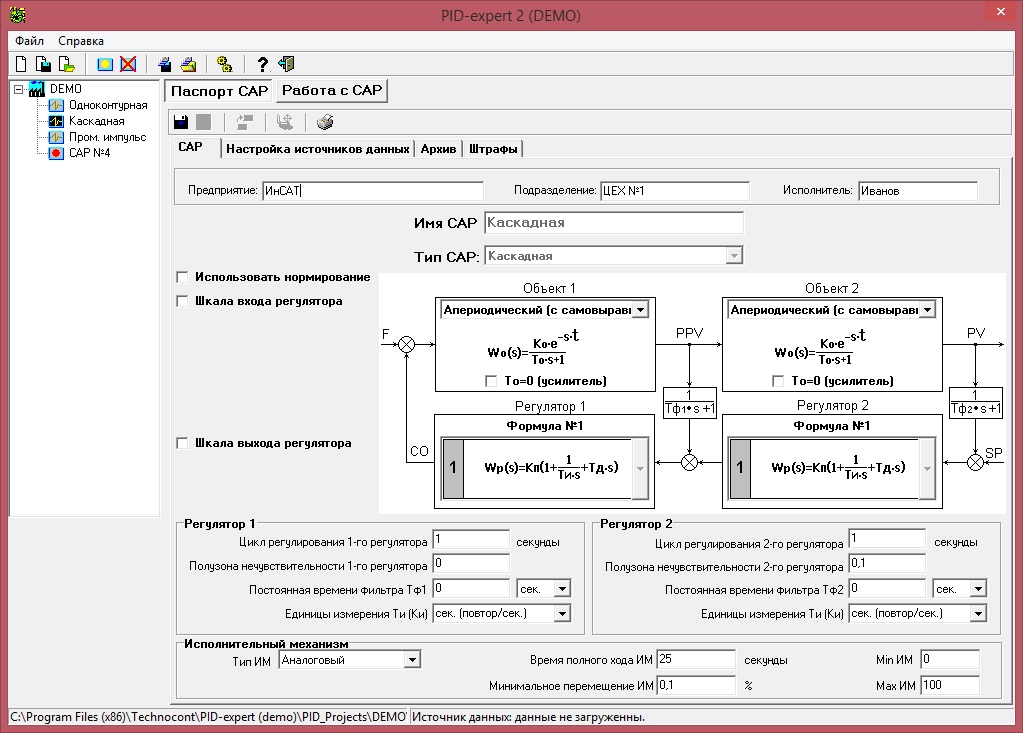

ИнСАТ PID - expert

Номер по каталогу: 4150 Производитель: ИнСАТ Описание: Программное обеспечение «PID–expert. Станция инженерного сопровождения САР» - (1 лицензия электронный ключ) Цена: 130000.00 q
  • Техническое описание
  • Фото и видео
  • Статьи

PID–expert имеет следующие функци:

  • Ввод параметров САР (нормирование шкал входа и выхода регулятора, параметры регулятора, параметры исполнительного механизма, постоянная времени фильтра)
  • Возможность настройки одноконтурной схемы
  • Возможность настройки многоконтурных схем (каскадных и с опережающим импульсом)
  • Возможность настройки регуляторов для объектов с самовыравниванием и без самовыравнивания
  • Различные реализации регуляторов
  • Сохранение, дублирование и вызов сохраненных параметров
  • Опрос значений переменных по ОРС технологии в режиме реального времени
  • Архивирование значений переменных, полученных по ОРС технологии
  • Чтение значений переменных переходного процесса из текстового файла (ASCII)
  • Ввод значений переменной вручную (с помощью клавиатуры)
  • Идентификация объекта. Автоматическое определение параметров модели объекта
  • Идентификация объекта. Ручная корректировка параметров модели объекта
  • Расчет настроек по переходному процессу в замкнутом контуре регулирования при ступенчатом изменении задания
  • Расчет настроек по переходному процессу в разомкнутом контуре (по кривой разгона)
  • Расчет настроек по переходному процессу в замкнутом контуре регулирования при импульсном изменении задания
  • Расчет настроек по переходному процессу в замкнутом контуре регулирования при возмущении по нагрузке
  • Расчёт настроек для П закона регулирования
  • Расчёт настроек для ПИ закона регулирования
  • Расчёт настроек для ПИД закона регулирования
  • Расчет фильтра
  • Метод расчёта настроек по модели
  • Метод расчёта настроек, основанный на преобразовании переходных процессов (переходный процесс может быть незаконченным, автоколебательным или расходящимся, сигнал положения ИМ не требуется)
  • Возможность использования при моделировании регуляторов различных структур (ПИД, ПИ-Д и И-ПД)
  • Определение Д-составляющей как фактора увеличения устойчивости
  • Сводная таблица расчётов
  • Моделирование переходных процессов при смене задания и возмущении по нагрузке
  • Моделирование реакции системы на шум (реальный или заданный)
  • Возможность изменения параметров объекта при моделировании
  • Ослабление настроек регулятора
  • Показатели качества переходных процессов
  • Статистический анализ поведения регулируемой переменной
  • Статистический анализ факторов, характеризующих износ клапана
  • Вычисление технологических штрафов
  • Гистограммы распределения значений регулируемой переменной и положения исполнительного механизма
  • Архив установленных в регуляторе настроек
  • Формирователь отчётов (в формате HTML) по произведённым расчётам
  • Формирователь отчётов (в формате HTML) по статистическому анализу
  • Произвольное масштабирование и прокрутка графиков по шкале времени
  • Автоматическое масштабирование графиков по оси значений
  • Ручное масштабирование графиков по оси значений
  • Просмотр значений переменных в любой точке графика
  • Экспорт выделенного фрагмента в текстовый файл
