Овен МВ110-8А, МВ110-224.8А

Производитель: Овен
Протокол передачи данных:
  • DCON
  • Modbus TCP/RTU/ASCII
  • ОВЕН
AI (аналоговый ввод): 8
Номер по каталогу: 7001 Производитель: Овен Цена: 6313.00 q Описание: 8 универсальных каналов аналогового ввода: 4(0)-20 мА, -50 - +50 мВ, 0-1В, 0-5 В, 0-10В, сигналы от термопар и термометров сопротивления. Питание 220 переменного или 24 В постоянного тока.
  • Техническое описание
  • Документация

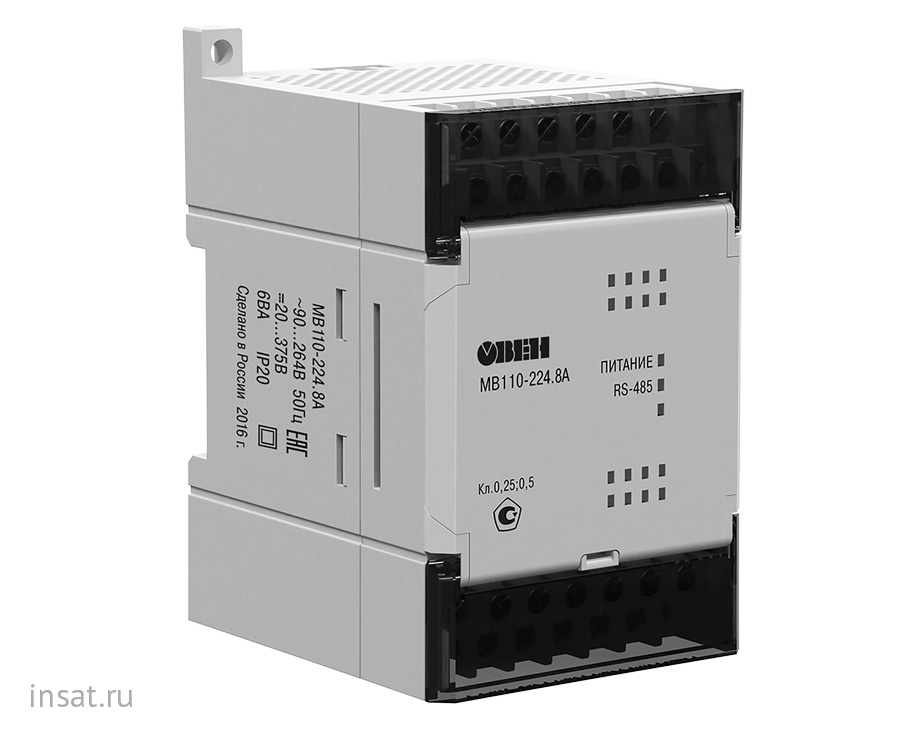

Назначение МВ110-224.8А

МВ110-224.8А предназначен для преобразования измеряемых аналоговых сигналов в цифровой код и передачи результатов измерения в сеть RS-485. Предназначается для построения автоматизированных систем сбора данных в различных областях промышленности, сельского и коммунального хозяйства, на транспорте.

Модуль МВ110-224.8А имеет 8 каналов аналогового ввода. Аналоговые входы модуля могут работать в следующих режимах:

  • измерение тока в диапазонах: 0-5 мА, 0-20 мА и 4-20 мА;
  • измерение напряжения в диапазонах: -50 - +50 мВ, 0-1В, 0-5В, 0-10В;
  • измерение сигналов от термопар: L, J, N, K, S, R, B, T, A-1, A-2, A-3;
  • измерение сигналов от термометров сопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000.

Коммуникационные возможности МВ110-224.8А

  • Модуль работает в сети RS-485 в режиме SLAVE по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII или DCON;
  • Максимальная скорость обмена - 115200 бит/с;
  • имеется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL для подключении к SCADA-системам и контроллерам других производителей.

Питание модуля

МВ110-8А имеет универсальный источник питания, позволяющий использовать сдледующие параметы питающего напряжения:

  • 220 В переменного тока;
  • 24 В постоянного тока.

Кроме того, модуль имеет встроенный источник питания 24 В постоянного тока для для запитывания измерительных цепей.

Конфигурирование модуля МВ110-8А

Для настройки МВ110-8А используется специальная утилита программатор: скачать

Документация

Руководство по эксплуатации МВ110-8А: скачать
Описание утилиты программатора: скачать

Технические характеристики
Протокол передачи данных
  • DCON
  • Modbus TCP/RTU/ASCII
  • ОВЕН
AI (аналоговый ввод) 8
