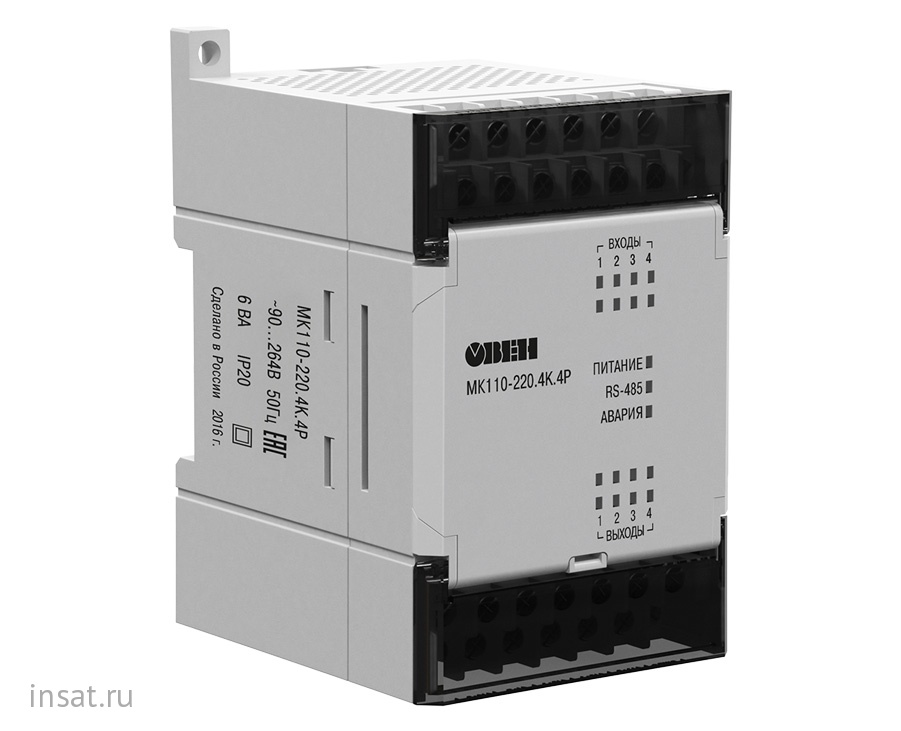

Овен МК110-4К.4Р, МК110-224.4К.4Р

Производитель: Овен
Протокол передачи данных:
  • DCON
  • Modbus TCP/RTU/ASCII
  • ОВЕН
DI (дискретный ввод): 4
DO (дискретный вывод): 4

Вы смотрели:

Арт.: 475 X000 10 $
Арт.: 10720 131L1912 По запросу
Арт.: 7240 ПЛК110-24.30.K-L 20532 q
Арт.: 14309 ПД100-ДИ0,06-111-0,25 6608 q
Арт.: 16231 G-4500-2G 504 $
Арт.: 237 I-8091 179 $
Арт.: 46591 С2000Р-РМ исп.01 1688 q
Арт.: 11461 131B1123 По запросу
Арт.: 11197 131Z1592 По запросу
Арт.: 14738 ПДУ-2.2.1600.1400 2183 q
Номер по каталогу: 7006 Производитель: Овен Цена: 5310.00 q Описание: 4 канала дискретного ввода от кондуктометрических датчиков уровня, 4 канала дискретного вывода (электромагнитное реле на 5А и 250 В переменного или 24 В постоянного тока). Питание 220 переменного или 24 В постоянного тока.
  • Техническое описание
  • Документация

Назначение МК110-224.4К.4Р

МК110-224.4К.4Р предназначен длядля автоматизации технологических процессов, связанных с контролем уровня жидкости в различного рода резервуарах, накопительных емкостях, отстойниках и т. п. Прибор используется совместно с датчиками уровня.

Для контроля уровня используются кондуктометрические  датчики, которые устанавливаются на заданных условиями технологического процесса отметках: «Уровень 1», «Уровень 2», «Уровень 3» и «Уровень 4». Для контроля за уровнем жидкости на лицевой панели прибора служат четыре светодиодных индикатора «Входы», засветка каждого из которых происходит при получении сигнала от соответствующего датчика.

Для управления технологическим оборудованием прибор оснащен четырьмя ВЭ (электромагнитные реле). Для визуального контроля включения ВЭ прибора служат четыре светодиодных индикатора «Выходы», засветка каждого из которых происходит при включении соответствующего ВЭ.

Входные и выходные сигналы молуля

Модуль МК110-224.4К.4Р имеет:

  • 4 дискретных входа для подключения кондуктометрических датчиков уровня;
  • 4 дискретных релейных выхда 5А и 250 В переменного тока;
  • Каждый дискретный выход может формировать ШИМ сигнал.
Коммуникационные возможности МК110-224.8Д.4Р

Модуль работает в сети RS-485 в режиме SLAVE по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII или DCON;

  • Максимальная скорость обмена - 115200 бит/с;
  • имеется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL для подключении к SCADA-системам и контроллерам других производителей.

Питание модуля

МК110-8Д.4Р имеет универсальный источник питания, позволяющий использовать сдледующие параметы питающего напряжения:

  • 220 В переменного тока;
  • 24 В постоянного тока.

Конфигурирование модуля МК110-8Д.4Р

Для настройки МК110-8Д.4Р используется специальная утилита программатор: скачать

Документация

Руководство по эксплуатации МК110-4К.4Р: скачать
Описание утилиты программатора: скачать

Технические характеристики
Протокол передачи данных
  • DCON
  • Modbus TCP/RTU/ASCII
  • ОВЕН
DI (дискретный ввод) 4
DO (дискретный вывод) 4
