Номер по каталогу: 7253 Производитель: Овен Описание: Контроллер имеет 36 дискретных входов и 24 дискретных выходов (электромагнитных реле) , оснащен интерфейсами Ethernet, RS-232, RS-485, USB. Питание - переменное напряжение 220 В. Без ограничения размера памяти области ввода/вывода Цена: 27730.00 q
  • Техническое описание
  • Фото и видео
  • Статьи

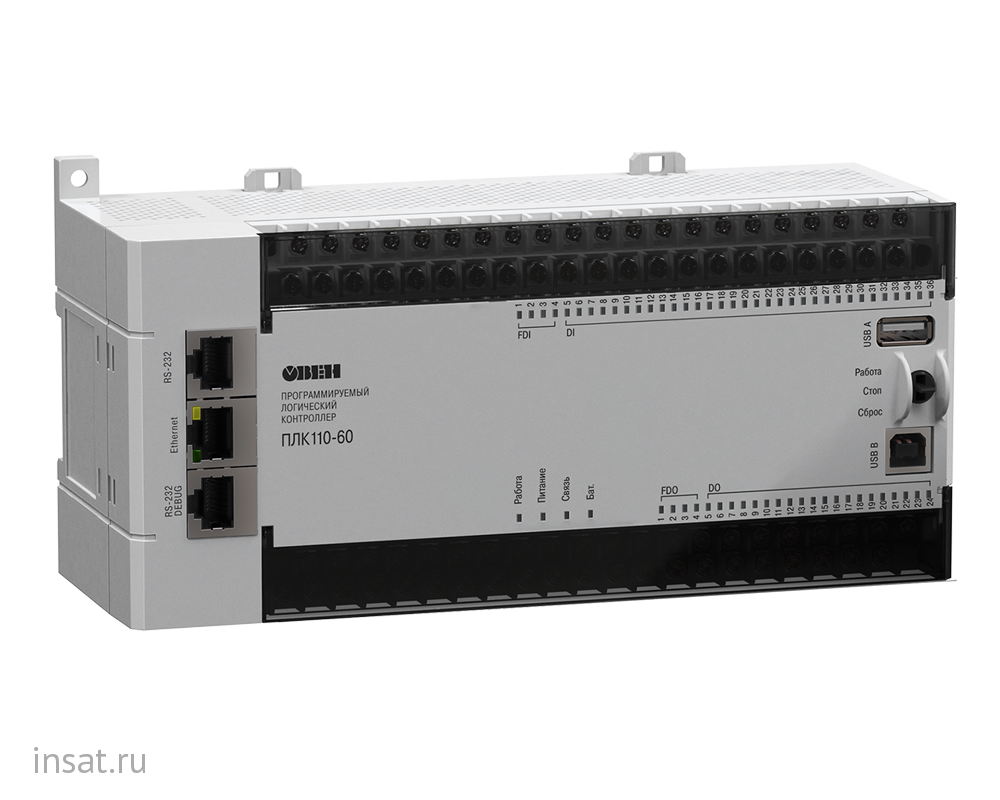

ПЛК 110-220.60.P-M ОВЕН (ПЛК110-220.60.P-M)

Область применения:

  • В системах HVAC
  • В сфере ЖКХ (ИТП, ЦТП)
  • В АСУ водоканалов
  • Для управления малыми станками и механизмами
  • Для управления пищеперерабатывающими и упаковочными аппаратами
  • Для управления климатическим оборудованием
  • Для автоматизации торгового оборудования
  • В сфере производства строительных материалов

Оптимально для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий.

Вычислительные ресурсы

В контроллере изначально заложены мощные вычислительные ресурсы при отсутствии операционной системы:

  • высокопроизводительный процессор RISC архитектуры ARM9, с частотой 200МГц компании Atmel;
  • большой объем оперативной памяти - 8МБ;
  • большой объем постоянной памяти - Flash память, 4МБ;
  • объем энергонезависимой памяти, для хранения значений переменных - до 16КБ;
  • время цикла по умолчанию составляет 1мс при 50 логических операциях, при отсутствии сетевого обмена.

Цифровые (дискретные) входы контроллера ПЛК110-220.32.P-M



Количество дискретных входов

36 шт.

Подключаемые входные устройства

- коммутационные устройства (контакты кнопок,  выключателей, герконов, реле и т.п.);

- датчики, имеющие на выходе транзистор n-p-n  или p-n-p типа с открытым коллектором;

- дискретные сигналы 24±3 В

Гальваническая развязка дискретных входов

Групповая

Электрическая прочность изоляции дискретных входов

1500 В

Минимальная длительность импульса, воспринимаемого дискретным входом

- 50 мкс в режиме счетчик импульсов (Входы DI1..DI4)
- 100 мкс в режиме энкодер (Входы DI1..DI4)
- 3,3 мс (Входы DI5..DI36)

Напряжение питания дискретных входов

24 ± 3 В

Ток «логической единицы»

0...0,006 мА

Напряджение «логического нуля»

0...5 В

Ток «логической единицы»

6...10 мА

Напряджение «логического нуля»

15...27 В

Цифровые (дискретные) выходы

Количество выходов электромагнитных реле контроллера  Овен  ПЛК110-220.60.P-M - 24шт.

Гальваническая развязка дискретных выходов

Индивидуальная или групповая (часть выходов собраны в группы по 2 или 4 шт. и имеют общую клемму)

Электрическая прочность изоляции дискретных выходов

1500 В от схемы прибора;

500 В между выходами (или группами выходов)

Время переключения из состояния "0" в состояние "1" и обратно

  • выходы DО1...DО24: 50 мс

Максимальный ток,
коммутируемый контактами реле

- не более 3 А (при напряжении не более
250 В переменного тока и cos j > 0,4)

- не более 3 А (при напряжении не более
30 В постоянного тока)

Механический ресурс реле

- не менее 300 000 циклов переключений при максимальной
коммутируемой нагрузке;
- не менее 500 000 циклов переключений при коммутации
нагрузки менее половины от максимальной.

Интерфейсы контроллера

  • Ethernet 100 Ваsе-Т – 1 канал;
  • RS-232 – 1 канал;
  • RS-232-Debug – 1 канал;
  • RS-485 – 2 канала;
  • USB 2.0 – 1 канал Device.

Конструктивные особенности

  • Контроллер выполнен в компактном DIN-реечном корпусе;
  • Степень защиты корпуса – IP20 со сторон передней панели, IP00 со стороны клемм;
  • Габаритные размеры – 208х110х73 мм.

Параметры питания контроллеров

  • Контроллер  Овен  ПЛК110-220.60.P-M питается от переменного тока (номинальное 220 В)
  • Потребляемая мощность – 40 ВA.

Средства программирования контроллеров

Овен  ПЛК110-220.60.P-M

Для программирования контроллеров ПЛК110-220.60.P-M используется среда CoDeSys, разработанной немецкой компанией 3S-Software.

Получить более подробную информацию по системе программирования CoDeSys можно скачав архив.zip

Документация для ПЛК110-220.60.P-M

Руководство по эксплуатации Скачать..
