ТРМ133М ОВЕН - контроллер вентиляции и кондиционирования

  • Отображение каталога:
Позиций на странице:
Производитель
ЦЕНА,

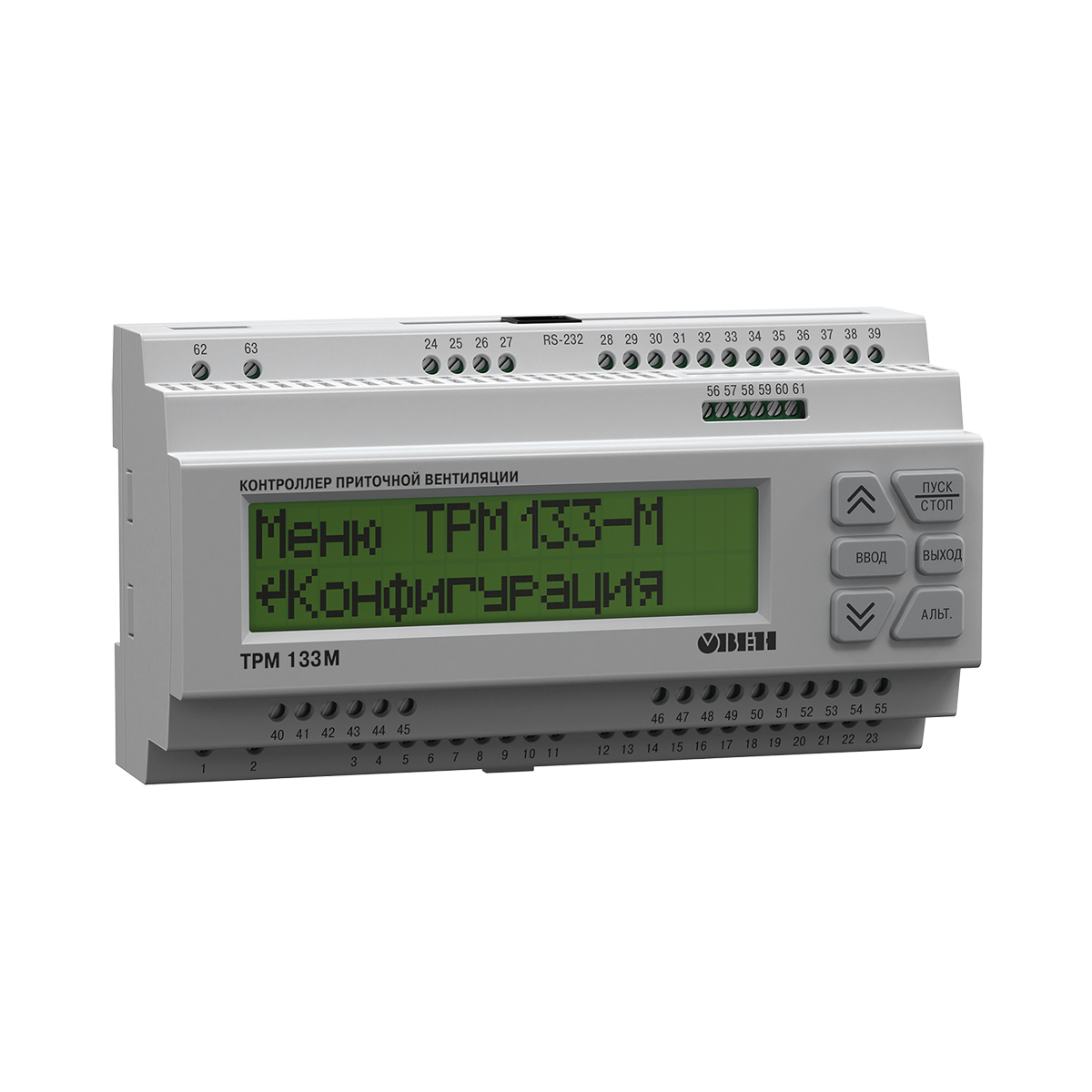

Контроллер ОВЕН ТРМ133МТРМ133М ОВЕН - контроллер вентиляции и кондиционирования

Контроллеры для систем приточной вентиляции ТРМ133М. Они предназначены управления температурой воздуха в помещениях, оборудованных системой приточной иди приточно-вытяжной вентиляции. ТРМ133М могут отображать измеренную температуру и режимы работы на встроенном индикаторе и формировать сигналоы управления встроенными выходными элементами и выходными элементами модуля МР1.

Внимание! ТРМ133М поставляется только в комплекте с модулем расширения ОВЕН МР1.

Существует две реализации ТРМ133М:

  • ТРМ133М-02 - для систем приточной вентиляции с водяным калорифером и фреоновым либо водяным охладителем
  • ТРМ133М-04 - для систем приточной вентиляции с электрическим калорифером и фреоновым либо водяным охладителем

Функциональные возможности контроллера ТРМ133М

  • Автоматическое регулирование температуры приточного воздуха в соответствии с заданной уставкой или по графику (от температуры наружного воздуха)
  • Измерение, контроль и регулирование следующих основных параметров:
    – температуры воды, возвращаемой в теплосеть, в соответствии с графиком (для ТРМ133М-02);
    – температуры комнатного воздуха.
  • Измерение дополнительных физических параметров:
    – влажности;
    – положения задвижек.
  • Формирование сигналов управления внешними исполнительными механизмами и устройствами: водяным либо фреоновым калориферами охлаждения, калорифером нагрева, ТЭНом воздушного клапана, приточным/вытяжным вентилятором, насосами в контурах нагрева и охлаждения, воздушным клапаном, устройствами сигнализации
  • Диагностика аварийных ситуаций
  • Задание значений программируемых рабочих параметров с помощью встроенной клавиатуры управления, а также от ПК по сети RS-485 и RS-232
  • Поддержка протоколов обмена: ОВЕН, Modbus-RTU и Modbus-ASCI

Входы и выходы контроллера ОВЕН ТРМ133М

  • 8 аланоговых входов (ТСМ 50/100, ТСП 50/100, ТСП 500/1000, ТСН 100/1000, ТХА, ТХК, 0-5 мА, 0-20 мА, 4-20 мА, -50...+50 мВ, 0...1 В, резестивный сигнал до 2 кОм)
  • 8 дискретных входов
  • 6 выходов - типы выходов определяются модификацией контроллера (см. ниже)
  • Число выходов с помощью модуля  МР1 увеличивается на 8

Питание контроллера ОВЕН ТРМ 133М

  • Импульсный источник питания 90-245 В с частотой 47-63 Гц
  • Потребляемая мощность - 10 Вт

Обозначение ТРМ133М

При заказе спецификация ТРМ133М-02 выглядит следующим образом:

ТРМ133М-РXXYYР.02

где

  • XX - тип управления клапаном нагревателя (РР - дискретное, ИО - аналоговое 4-20 мА, УО - аналоговое 0-10 В)
  • YY - тип управления клапаном охладителя (РР - дискретное, ИО - аналоговое 4-20 мА, УО - аналоговое 0-10 В)
При заказе спецификация ТРМ133М-04 выглядит следующим образом:

ТРМ132М-ABCDDE.04

где

  • A - тип управления электрокалорифером (Р - ступенчатое, О - аналоговое)
  • B - тип управления электрокалорифером (Р - струпенчатое, И - аналоговое 4-20 мА, У - аналоговое 0-10 В)
  • C - тип управления вентилятором (Р - дискретное, И - аналоговое 4-20 мА, У - аналоговое 0-10 В)
  • DD - тип управления клапаном охладителя (РР - дискретное, ИО - аналоговое 4-20 мА, УО - аналоговое 0-10 В)
  • E - тип управления электрокалорифером (Р - ступенчатое, О - аналоговое)

Программирование контроллера ОВЕН ТРМ133М

  • С помощью кнопок на лицевой панели
  • С помощью утилиты конфигуратора: скачать

Документация на ОВЕН ТРМ133М

Руководство по эксплуатации контроллера ОВЕН ТРМ132М-02: скачать

Руководство по эксплуатации контроллера ОВЕН ТРМ132М-04: скачать

Фото
Модель
Фирма
Описание
Цена
ТРМ133М-ОИИИОО.04 Овен Предназначен для управления системами приточной вентиляции с электрическим калорифером и фреоновым или водяным охладителем, обеспечивает аналоговое (4-20 мА) управления охладителем, нагревателем и вентилятором. Внимание! Срок поставки 3 недели.
14278.00 q
Купить
ТРМ133М-ОУРУОО.04 Овен Предназначен для управления системами приточной вентиляции с электрическим калорифером и фреоновым или водяным охладителем, обеспечивает аналоговое (0-10 В) управления охладителем и нагревателем и дискретное управление вентилятором. Внимание! Срок поставки 3 недели.
14278.00 q
Купить
ТРМ133М-ОУУРРО.04 Овен Предназначен для управления системами приточной вентиляции с электрическим калорифером и фреоновым или водяным охладителем, обеспечивает аналоговое управление (0-10 В) нагревателем и вентилятором и дискретное управление охладителем. Внимание! Срок поставки 3 недели.
14278.00 q
Купить
ТРМ133М-ОУУУОО.04 Овен Предназначен для управления системами приточной вентиляции с электрическим калорифером и фреоновым или водяным охладителем, обеспечивает аналоговое (0-10 В) управления охладителем, нагревателем и вентилятором. Внимание! Срок поставки 3 недели.
14278.00 q
Купить
ТРМ133М-РИОИОР.02 Овен Предназначен для управления системами приточной вентиляции с водяным калорифером и фреоновым или водяным охладителем, обеспечивает аналоговое (4-20 мА) управления нагревателем и охладителем. Внимание! Срок поставки 3 недели.
14278.00 q
Купить
ТРМ133М-РИОРРР.02 Овен Предназначен для управления системами приточной вентиляции с водяным калорифером и фреоновым или водяным охладителем, обеспечивает аналоговое (4-20 мА) управления нагревателем и дискретное управление охладителем. Внимание! Срок поставки 3 недели.
14278.00 q
Купить
ТРМ133М-РРРИОР.02 Овен Предназначен для управления системами приточной вентиляции с водяным калорифером и фреоновым или водяным охладителем, обеспечивает дискретное управления нагревателем и аналоговое (4-20 мА)управление охладителем. Внимание! Срок поставки 3 недели.
14278.00 q
Купить
ТРМ133М-РРРРРР.02 Овен Предназначен для управления системами приточной вентиляции с водяным калорифером и фреоновым или водяным охладителем, обеспечивает дискретное управления нагревателем и охладителем
13570.00 q
Купить
ТРМ133М-РРРРРР.04 Овен Предназначен для управления системами приточной вентиляции с электрическим калорифером и фреоновым или водяным охладителем, обеспечивает дискретное управления охладителем и ступенчатое управление нагревателем
13570.00 q
Купить
ТРМ133М-РРРУОР.02 Овен Предназначен для управления системами приточной вентиляции с водяным калорифером и фреоновым или водяным охладителем, обеспечивает дискретное управления нагревателем и аналоговое (0-10 В) управление охладителем. Внимание! Срок поставки 3 недели.
14278.00 q
Купить
ТРМ133М-РРРУОР.04 Овен Предназначен для управления системами приточной вентиляции с электрическим калорифером и фреоновым или водяным охладителем, обеспечивает аналоговое (0-10 В) управления охладителем и ступенчатое управление нагревателем. Внимание! Срок поставки 3 недели.
14278.00 q
Купить
ТРМ133М-РУОУОР.02 Овен Предназначен для управления системами приточной вентиляции с водяным калорифером и фреоновым или водяным охладителем, обеспечивает аналоговое (0-10 В) управления нагревателем и охладителем
14278.00 q
Купить
