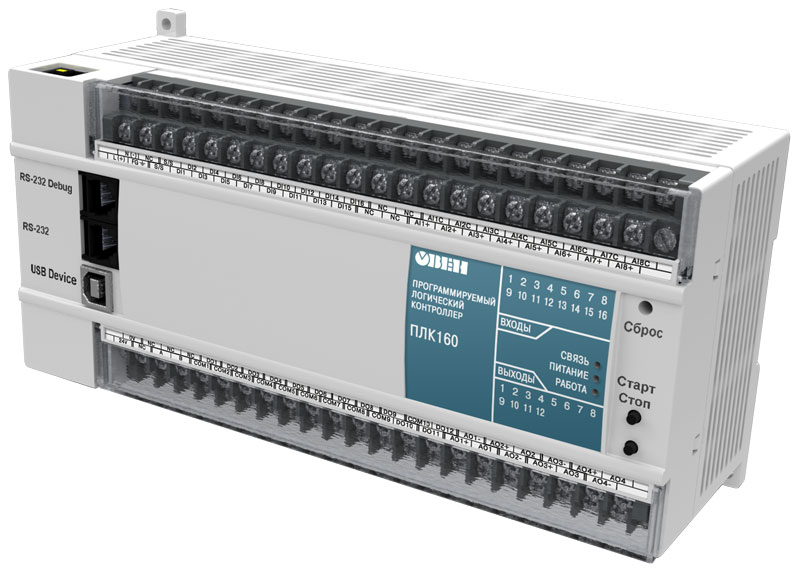

ПЛК 160 ОВЕН (ПЛК160)

Программируемые логические контроллеры ОВЕН ПЛК160 выполнены в полном соответствии со стандартом ГОСТ Р 51840-2001 (IEC 61131-2), что обеспечивает высокую аппаратную надежность.

По электромагнитной совместимости контроллеры ОВЕН ПЛК160 соответствуют классу А по ГОСТ Р 51522-99 (МЭК 61326-1-97) и ГОСТ Р 51841-2001, что подтверждено неоднократными испытаниями изделия.

Вычислительные ресурсы

В контроллере изначально заложены мощные вычислительные ресурсы при отсутствии операционной системы:

  • высокопроизводительный процессор RISC архитектуры ARM9, с частотой 200МГц компании Atmel;
  • большой объем оперативной памяти - 8МБ;
  • большой объем постоянной памяти - Flash память, 4МБ;
  • объем энергонезависимой памяти, для хранения значений переменных - до 16КБ;
  • время цикла по умолчанию составляет 1мс при 50 логических операциях, при отсутствии сетевого обмена.

Условия эксплуатации


  • Расширенный температурный рабочий диапазон окружающего воздуха: от минус 10 °С до +50 °С
  • Закрытые взрывобезопасные помещения или шкафы электрооборудования без агрессивных паров и газов
  • Верхний предел относительной влажности воздуха - 80 % при 25 °С и более низких температурах без конденсации влаги
  • Атмосферное давление от 84 до 106,7 кПа

По устойчивости к климатическим воздействиям при эксплуатации ПЛК160 соответствует группе исполнения В4 по ГОСТ 12997-84.

По устойчивости к механическим воздействиям при эксплуатации ПЛК160 соответствует группе исполнения N2 по ГОСТ 12997.

По устойчивости к воспламенению и распространению пламени FV1 корпус контроллера соответствует ГОСТ Р 51841, разделу 6.

Конструктивные особенности

  • Контроллер выполнен в компактном DIN-реечном корпусе;
  • Степень защиты корпуса – IP20 со сторон передней панели, IP00 со стороны клемм;
  • Габаритные размеры – 208х110х73 мм.

Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.

Параметры питания контроллера

Два варианта питания для каждого контроллера:

  • переменный ток: (90-265)В, (47...63)Гц;
  • постоянный ток: (18-29)В.

Небольшая потребляемая мощность до 10Вт.

Входы и выходы контроллера

Тип входа/выхода

Количество

Дискретные входы

16

Дискретные выходы

12

Аналоговые входы

8

Аналоговые выходы

4


Все дискретные входы контроллера измеряют сигнал 24В.

Тип сигнала может быть как n-p-n, так и p-n-p.

Количество «быстрых» дискретных входов зависит от модификации контроллера.

Дискретные выходы бывают двух типов: Р - реле, или К - транзистор

Количество быстрых дискретных выходов зависит от модификации контроллера.

Дискретные выходы контроллеров данной линейки могут быть настроены на выдачу ШИМ, или генератора с высокой точностью.

Аналоговые выходы различаются

  • По току 4-20мА
  • По напряжению 0-10В
  • Универсальные - программно переключаемые токнапряжение

Интерфейсы и протоколы

Все контроллеры данной линейки имеют большое количество интерфейсов на борту, работающих независимо друг от друга:

  • Ethernet 10/100 Mbps;
  • До трех последовательных портов;
  • USB Device для программирования контроллера.

Протокол

Интерфейс

Применение

ОВЕН

RS-232, RS-485

Поддержка модулей ОВЕН Мх110.

Работа в сетях ОВЕН совместно с ТРМ2хх, ТРМ151, ТРМ148, ТРМ133 и т.д.

Modbus RTU/ASCII

RS-232, RS-485

Поддержка модулей ввода/вывода и операторских панелей, связь со SCADA-системами

Modbus TCP

Ethernet

Поддержка модулей ввода/вывода, например ADAM-6000, связь со SCADA-системами

DCON

RS-232,RS-485

Поддержка модулей ввода/вывода I-7000, АDAM-4000, операторских панелей

GateWay (протокол CoDeSys)

RS-232,

Ethernet,

USB

Программирование контроллера, отладка пользовательской программы (в т.ч. высокоскоростная отладка в режиме Realtime по Ethernet).

Работа с файлами на встроенном Flash-диске. Связь с контроллерами других производителей, сделанных на базе CoDeSys.

Работа с OPC-сервером CoDeSys

Mass Storage Device

USB

Представление Flash-диска ПЛК как внешнего файлового накопителя.

Работа с файлами архивов данных и файлами проекта

Так же в контроллерах данной линейки поддержана возможность работы по любому нестандартному протоколу по любому из портов, что позволяет подключать устройства с нестандартным протоколом (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.).

Дополнительнительные характеристики ПЛК160

  • Широкие возможности самодиагностики контроллера.
  • Встроенный аккумулятор, позволяющий «пережидать» пропадание питания - выполнять программу при пропадании питания, и переводить выходные элементы в «безопасное состояние». Время «пережидания» настраивается пользователем при создании проекта.
  • Встроенные часы реального времени.
  • Возможность создавать и сохранять архивы на Flash контроллера.

Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде CoDeSys v.2.3.x, максимально соответствующей стандарту МЭК 61131:

  • поддержка 5 языков программирования, для специалистов любой отрасли;
  • мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров;
  • функции документирования проектов;
  • количество логических операций ограничивается только количеством свободной памяти контроллера;
  • практически неограниченное количество используемых в проекте счетчиков, триггеров, генераторов.

Получить более подробную информацию по системе программирования CoDeSys можно скачав архив.zip

Фото
Модель
Фирма
Описание
Цена
ПЛК160-220.A-L Овен Контроллер имеет 16 дискретных входов и 12 дискретных выходов (электромагнитных реле) , 8 аналоговых входов и 4 аналоговых выхода, оснащен интерфейсами Ethernet, RS-232, RS-485, USB. Питание - переменное напряжение 220 В. Объем памяти ввода/вывода 360 байт.
29854.00 q
Купить
ПЛК160-220.A-M Овен Контроллер имеет 16 дискретных входов и 12 дискретных выходов (электромагнитных реле) , 8 аналоговых входов и 4 аналоговых выхода, оснащен интерфейсами Ethernet, RS-232, RS-485, USB. Питание - переменное напряжение 220 В. Без ограничения размера памяти области ввода/вывода.
31860.00 q
Купить
ПЛК160-220.И-L Овен Контроллер имеет 16 дискретных входов и 12 дискретных выходов (электромагнитных реле) , 8 аналоговых входов и 4 аналоговых выхода, оснащен интерфейсами Ethernet, RS-232, RS-485, USB. Питание - переменное напряжение 220 В. Объем памяти ввода/вывода 360 байт.
28792.00 q
Купить
ПЛК160-220.И-M Овен Контроллер имеет 16 дискретных входов и 12 дискретных выходов (электромагнитных реле) , 8 аналоговых входов и 4 аналоговых выхода, оснащен интерфейсами Ethernet, RS-232, RS-485, USB. Питание - переменное напряжение 220 В. Без ограничения размера памяти области ввода/вывода.
30798.00 q
Купить
ПЛК160-220.У-L Овен Контроллер имеет 16 дискретных входов и 12 дискретных выходов (электромагнитных реле) , 8 аналоговых входов и 4 аналоговых выхода, оснащен интерфейсами Ethernet, RS-232, RS-485, USB. Питание - переменное напряжение 220 В. Объем памяти ввода/вывода 360 байт.
28792.00 q
Купить
ПЛК160-220.У-M Овен Контроллер имеет 16 дискретных входов и 12 дискретных выходов (электромагнитных реле) , 8 аналоговых входов и 4 аналоговых выхода, оснащен интерфейсами Ethernet, RS-232, RS-485, USB. Питание - переменное напряжение 220 В. Без ограничения размера памяти области ввода/вывода.
30798.00 q
Купить
ПЛК160-24.A-L Овен Контроллер имеет 16 дискретных входов и 12 дискретных выходов (электромагнитных реле) , 8 аналоговых входов и 4 аналоговых выхода, оснащен интерфейсами Ethernet, RS-232, RS-485, USB. Питание - постоянное напряжение 24 В. Объем памяти ввода/вывода 360 байт.
29854.00 q
Купить
ПЛК160-24.A-M Овен Контроллер имеет 16 дискретных входов и 12 дискретных выходов (электромагнитных реле) , 8 аналоговых входов и 4 аналоговых выхода, оснащен интерфейсами Ethernet, RS-232, RS-485, USB. Питание - постоянное напряжение 24 В. Без ограничения размера памяти области ввода/вывода.
31860.00 q
Купить
ПЛК160-24.И-L Овен Контроллер имеет 16 дискретных входов и 12 дискретных выходов (электромагнитных реле) , 8 аналоговых входов и 4 аналоговых выхода, оснащен интерфейсами Ethernet, RS-232, RS-485, USB. Питание - постоянное напряжение 24 В. Объем памяти ввода/вывода 360 байт.
28792.00 q
Купить
ПЛК160-24.И-M Овен Контроллер имеет 16 дискретных входов и 12 дискретных выходов (электромагнитных реле) , 8 аналоговых входов и 4 аналоговых выхода, оснащен интерфейсами Ethernet, RS-232, RS-485, USB. Питание - постоянное напряжение 24 В. Без ограничения размера памяти области ввода/вывода.
30798.00 q
Купить
ПЛК160-24.У-L Овен Контроллер имеет 16 дискретных входов и 12 дискретных выходов (электромагнитных реле) , 8 аналоговых входов и 4 аналоговых выхода, оснащен интерфейсами Ethernet, RS-232, RS-485, USB. Питание - постоянное напряжение 24 В. Объем памяти ввода/вывода 360 байт.
28792.00 q
Купить
ПЛК160-24.У-M Овен Контроллер имеет 16 дискретных входов и 12 дискретных выходов (электромагнитных реле) , 8 аналоговых входов и 4 аналоговых выхода, оснащен интерфейсами Ethernet, RS-232, RS-485, USB. Питание - постоянное напряжение 24 В. Без ограничения размера памяти области ввода/вывода.
30798.00 q
