Контроллеры SMH 2G(i)

  • Отображение каталога:
Позиций на странице:
Производитель
ЦЕНА,

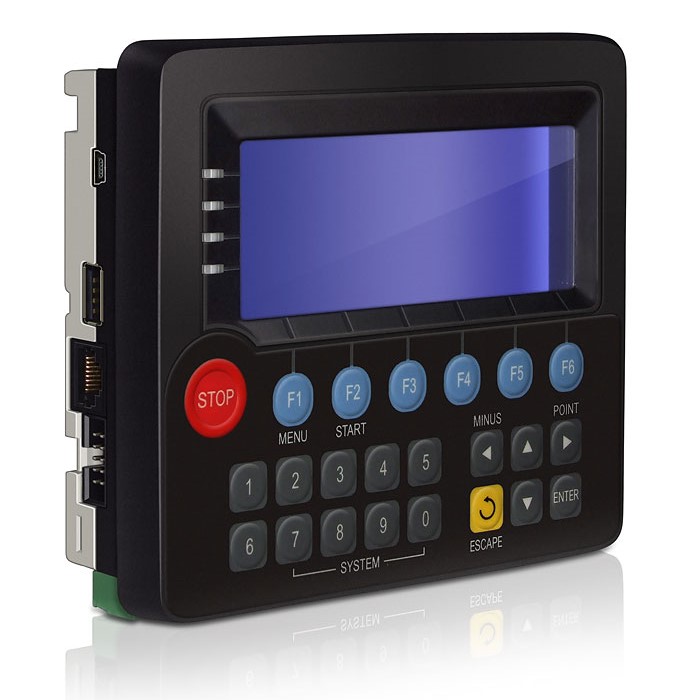

Segnetics SMH 2G

К основному достоинству панельного контроллера — высокой интегрированности — добавилась модульность. Это предоставляет дополнительную гибкость при проектировании систем автоматизации. Модульность касается, прежде всего, каналов связи и ввода/вывода.
Например, кроме встроенныех COM-портов RS485 и RS232, можно выбрать сетевой модуль Ethernet или LON (технология NETcard).

Без модуля MC с универсальными и точными измерительными каналами (технология UHAM), SMH 2G экономически выгодно использовать как операторскую панель. При необходимости ресурсы I/O можно нарастить с помощью модулей расширения Pixel-MR (технология SCALIO).

У второго поколения SMH появился монохромный графический дисплей. Разрешение дисплея позволяет создавать понятные и привлекательные интерфейсы. Графика "рисуется" при помощи пакета ПО с использованием технологий Adobe Flash. Поскольку дисплей интегрирован в контроллер SMH 2G и обмен осуществляется через внутренний поток данных, а не через внешние тэги, отладка проектов с использованием элементов ЧМИ происходит намного проще и быстрее. Особенно это заметно при дистанционной отладке. К средствам ЧМИ (HMI) SMH 2G можно также отнести программируемые светодиоды и звуковой сигнал.

Процессор, используемый в контроллере SMH 2G, — Atmega256 с увеличенным объемом памяти. Благодаря ему, в SMH 2G реализован системный режим, облегчающий пуско-наладочные работы..

Технические характеристики:

Дискретные входы

  • Количество - 4 гальванически развязанных входа (групповая развязка)

Дискретные выходы

  • Количество -  4 оптореле
  • Коммутируемое напряжение - До 42VAC / 60VDC
  • Коммутируемый ток, не более - 400mА
  • Время переключения, не более - 1,5мс
  • Ресурс «контактов», переключений, не менее - Не ограничен

Питание

  • Номинальное напряжение - 18…36VDC
  • Потребляемая мощность, не более - 10Вт
Интерфейсы
  • RS 232 - Встроенный Гальванически развязанный Протокол Modbus RTU
  • RS 485 - Встроенный Гальванически развязанный Протокол Modbus RTU
  • Сетевая карта (опционально) - Ethernet 10Mbit или LONWorks

HMI

  • Клавиатура - 32 кнопки
  • Графический дисплей - Тип – STN, одноцветный 192х64, диагональ – 4,1"
  • Световая индикация - 4 светодиода
  • Звуковая сигнализация - электромагнитный звукоизлучатель

Документация  по прибору

Руководство по эксплуатации SMH 2G  Скачать..

Фото
Модель
Фирма
Описание
Цена
SMH 2G 4222-01-2 Segnetics Панельный контроллер. Монохромный графический дисплей 4,1", 23-х кнопочная клавиатура
181.50 €
Купить
SMH 2Gi 0020-01-2 Segnetics Панельный контроллер. Монохромный графический дисплей 4,1", 23-х кнопочная клавиатура, наличие Ethernet
245.52 €
Купить
