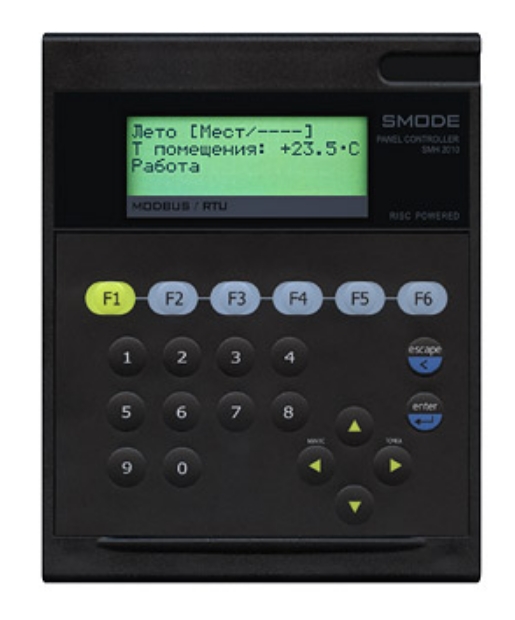

Segnetics SMH 2010

Контроллер предназначен для применения в сетях на основе интерфейса RS485, как ведущий контроллер для подсети интеллектуальных датчиков и контроллеров нижнего уровня.

Благодаря наличию микроконтроллера ATMega128 с большим объемом памяти и поддержке расширенной арифметики, контроллер может выполнять сложные вычислительные задачи, поддерживать разветвленные алгоритмы.

Кроме этого, контроллер имеет два независимых канала RS485 и может работать в режиме подчиненного по одному из них. Таким образом, он может применятся как узловой контроллер в большой технологической сети. Имея на борту достаточный объем энергонезависимой памяти, контроллер позволяет накапливать данные, приходящие из сети, для хранения и выдачи их для дальнейшего использования контроллерам или компьютерам верхнего уровня. Часы реального времени в составе контроллера дают возможность создавать программы контроля технологических процессов с привязкой к точному времени.

В сборе контроллер SMH 2010 представляет собой пластмассовый корпус с габаритными размерами 169х138х32 мм, состоящий из пластмассового корпуса (и одновременно – передняя панель), металлической крышки сзади и группы разъемов под винт. Крышка привинчена к корпусу 4-мя винтами. Разъемы под винт в съемном исполнении.

Технические характеристики SMH 2010

Дискретные выходы

  • Количество дискретных ыходов - 8
  • Тип дискретных выходов - Транзистор с открытым стоком
  • Максимальный ток нагрузки выходов - 1 А, (продолжительная работа ), 5 А, (импульс 300 мкс, скваж. 50)
  • Напряжение выходной нагрузки - 50 В постоянный ток (макс.)

Дискретные входы

  • Количество дискретных входов (max) - 12
  • Уровень напряжения сигнала дискретных входов - Логический «0» - от 0 до 3.4 VDC, Логическая «1» - от 4.0 до 50 VDC
  • Частота по входам - 100 Гц

Аналоговые входы

  • Количество аналоговых входов - для термометров сопротивления (max) - 4 канала, для сигнала 0...10 В - 6 каналов, для сигнала 4...20 мА - 6 каналов
  • Разрешение аналоговых входов -10 бит

Аналоговые выходы

  • Количество аналоговых выходов (max) - 4 ( 0 – 10 в)
  • Разрешение аналоговых выходов - 10 бит
  • Нагрузочная способность аналогового выхода - 3 мА

Интерфейсы

  • RS 485 - Скорость от 2400 до 115200 bod. Разъем – клеммная колодка Modbus RTU
HMI
  • Клавиатура - 22 кнопки, 6 функциональных
  • Графический дисплей - 4 строки х 20 символов, LED - подсветка
Применение SMH 2010

  • Автономный контроллер
  • Мастер – контроллер, управляющий любым другим устройством, поддерживающим Modbus
  • Слейв – ведомый контроллер в сети (получает команды верхнего уровня)
  • Узловой контроллер сети Modbus – принимает и обрабатывает данные, одновременно работает с верхним и нижним уровнем Modbus
  • Удаленный терминал – работает как пульт управления (функции дисплея, клавиатуры)

Документация  по прибору

Руководство по эксплуатации SMH 2010  Скачать..

Фото
Модель
Фирма
Описание
Цена
SMH 2010 SMH 2010 Segnetics Панельный контроллер Сегнетикс (Segnetics) SMH C2010, 4-х строчный дисплей, 22-х кнопочная клавиатура
