Система диспетчеризации для РТС и ЦТП

Заказчик: филиал «Северо-Западный» №9 ОАО «МОЭК», г. Москва.

Объект диспетчеризации: РТС и ЦТП, а также отдельные узлы учета.

Решаемые задачи: система диспетчеризации осуществляет информационное обеспечение оперативного персонала, специалистов и руководителей, позволяет своевременно предупреждать и выявлять аварийные ситуации, обеспечивает формирование отчётных документов непосредственно на рабочих местах специалистов.

Состав и структура системы диспетчеризации:

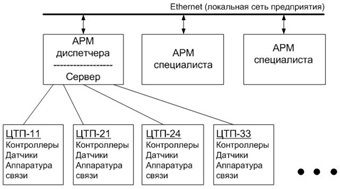

Распределённая двухуровневая система.

 Внедрения Master SCADA

Нижний уровень предназначен для сбора и первичной обработки информации с датчиков, построен на тепло- и электросчетчиках, контроллерах. С них на верхний уровень передается текущая и архивная информация. Технические средства первого уровня - датчики, контроллеры и средства передачи информации – размещаются в помещениях ЦТП. Технические средства первого уровня каждого ЦТП образуют отдельную подсистему, обеспечивающую также автономную работу. При восстановлении связи с верхним уровнем накопленная за время автономной работы архивная информация автоматически передаётся на верхний уровень.
Второй уровень (верхний), построен на базе РС и предназначен для сбора информации с первого уровня, ее обработки, формирования архивов и отчетных документов, представления информации персоналу. Верхний уровень включает в себя АРМ диспетчера (компьютер в промышленном исполнении), на базе которого реализованы серверные функции. АРМ диспетчера подключается к локальной сети предприятия для обеспечения возможности доступа к базе данных со стороны рабочих мест специалистов. Технические средства второго уровня размещаются в помещении центрального пульта управления РТС. Для больших распределённых систем функции АРМ диспетчера и сервера могут быть разделены между различными компьютерами в системе может быть несколько серверов.

Для работы системы диспетчеризации на АРМ диспетчера установлено следующее ПО:


  • пакет «Энергоресурсы» (НТЦ «Арго») с СУБД FireBird (Borland)
  • Master SCADA
  • «Отчёты-НН» («Технезис») и Microsoft Excel

Для предоставления информации на рабочих местах специалистов на них устанавливаются Master SCADA (для оперативной технологической информации) и/или «Отчёты-НН» и Microsoft Excel (для формирования отчётных документов по узлам учёта тепловой и электрической энергий).

Реализованные функции:

  • автоматический сбор текущих и архивных данных с приборов учёта тепловой и электрической энергии, установленных на удалённых ЦТП с возможностью просмотра, формирования выборок и пр.

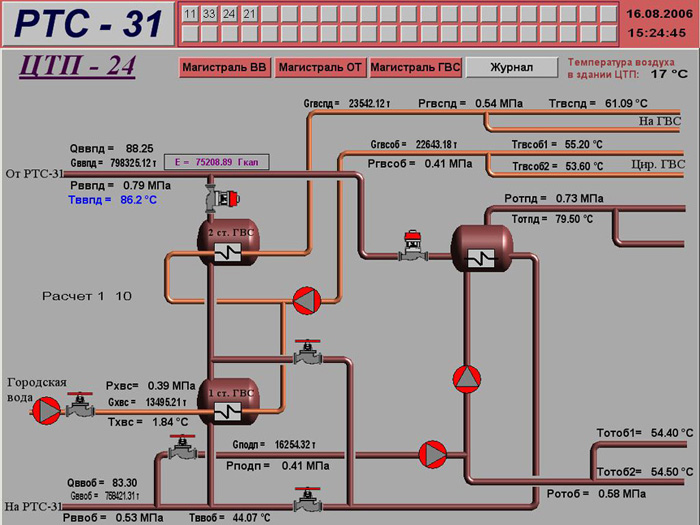

  • оперативный контроль параметров и оборудования ЦТП с помощью мнемосхем
  • формирование журналов сообщений
  • просмотр и печать графиков трендов за интересующий отрезок времени
  • автоматизированное формирование (на АРМах диспетчера и/или специалистов) отчётных документов по коммерческому учёту тепловой и электрической энергии на основании часовых и суточных архивов приборов учёта.

Система является расширяемой и позволяет подключение новых узлов контроля и учёта тепловой и электрической энергии (установленных на ЦТП и пр.), может использоваться также для диспетчеризации ИТП, отдельных узлов учёта и т.п.

Внедрения Master SCADA

Сроки выполнения проекта: система (для 5 ЦТП, включая нижний и верхний уровни) разработана в течение 1,5 месяца.

Разработчик: ООО НПФ «ГИДРОМАТИК»
