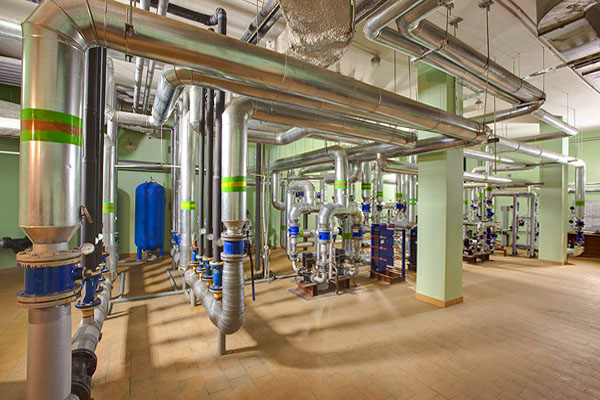

Автоматизация зданий. Диспетчеризация инженерных систем зданий

Системы автоматизации зданий. Диспетчеризация инженерных систем зданий

Данный раздел посвящен проектам систем диспетчеризации и автоматизации инженерных систем зданий. Здесь представлены программное обеспечение и оборудование, которые поставляет ИнСАТ для подобных систем, а также услуги, которые ИнСАТ может оказать по их разработке и внедрению.


MasterSCADA - программное обеспечение для систем автоматизации и диспетчеризации зданийПрограммное обеспечение для автоматизации зданий - MasterSCADA

Для создания систем автоматизации и диспетчеризации инженерных систем зданий компания ИнСАТ предлагает MasterSCADA - один из лидирующих на российском рынке продуктов. Это вертикально интегрированный и объектно ориентированный программный комплекс для разработки систем управления и диспетчеризации.

MasterSCADA имеет ряд специализированных средств для автоматизации зданий:

Ниже приведены примеры проектов, реализованных на MasterSCADA. Набор примеров не является исчерпывающим. Список ведрений MasterSCADA насчитывает уже много тысяч систем, которые успешно работают на территории СНГ. Подробное описание MasterSCADA представлено в разделе Программное обеспечение.


Оборудование для систем автоматизации и диспетчеризации инженерных систем зданий Оборудование для автоматизации и диспетчеризации зданий

Компания ИнСАТ поставляет широкий спектр оборудования для автоматизации и диспетчеризации инженерных систем зданий. В большенстве приведенных ниже примеров используются аппаратные средства, поставляемые ИнСАТ. Подробную информацию о номенклатуре и стоимости предлагаемого нами оборудования для систем диспетчеризации и энергоучета можно получить в разделе Оборудование .


Разработка и внедрение систем автоматизации и диспетчеризации зданийИнжиниринг в области диспетчеризации и автоматизации зданий

Компания ИнСАТ имеет богатый опыт проектирования и внедрения таких систем, наработанные комплексные решения, готовые проекты узлов учета, шкафов управления приточно-вытяжными установками и т.п. Мы можем выполнить весь комплекс работ по разработке и внедрению систем управления и диспетчеризации зданий. С перечнем оказываемых услуг можно познакомиться в разделе Услуги.





Примеры интерфейсов систем автоматизации зданий и диспетчеризации инженерных систем зданий

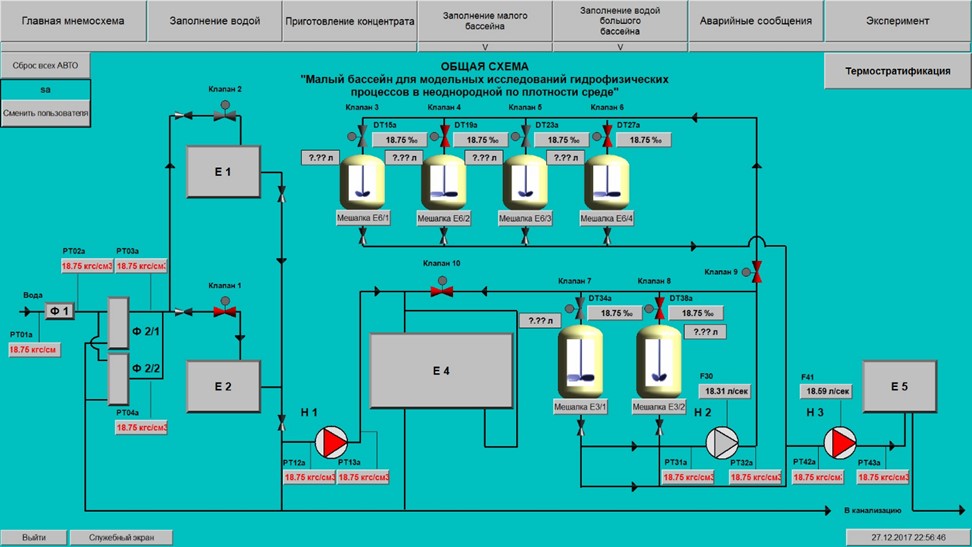

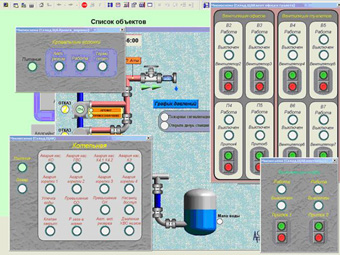

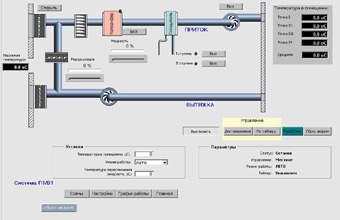

Пример мнемосхемы автоматизации здания и диспетчеризации инженерных систем   Пример мнемосхемы диспетчеризации здания на Master SCADA

Примеры проектов автоматизации зданий, выполненных на MasterSCADA

На сегодняшний день MasterSCADA применяется в огромном количестве проектов автоматизации и диспетчеризации инженерных систем зданий. Здесь приведены лишь несколько примеров таки проектов.

Система диспетчеризации инженерного оборудования СЭЗ Турка

Состав оборудования системы: Всего в системе 15 дизель-генераторных установок, разбросанных по территории СЭЗ. Управляют дизель-генераторными установками контроллеры «President-Neva» с протоколом MODBUS. На 9-ти трансформаторных подстанциях применено оборудование Schneider-Electric (по три переключателя нагрузки MasterPakt с контроллером Micrologic A). В качестве устройств преобразования интерфейсов Заказчиком выбраны MOXA Nport и коммутатор с оптическими портами Moxa EDS-305. По желанию Заказчика подсистемы разделены: опрос осуществляют разные сервера с помощью программного обеспечения Modbus Universal MasterOPC Server и MasterSCADA. Оборудование и программное обеспечение MOXA предоставляют возможность опроса контроллера через COM порт. При качественной линии связи OPC сервер не требует специальной настройки. Встроенные средства диагностики OPC сервера (в частности, возможность видеть запрос и ответ устройства) позволили найти ошибки в организации линии связи. Все ДГУ И КТП одинаковы, что позволило эффективно использовать технологию тиражирования объектов с применением шаблонов. Кроме того, состоит ДГУ из подобъектов, которые можно считать типовыми: дизель-генератор и АВР.  Структура подобъектов закрыта от просмотра и изменения, для чего использована защита и сервис внешних связей.

Результаты внедрения: Подсистемы работают непрерывно и обеспечивают эксплуатационный персонал ОЭЗ оперативной и достоверной информацией о состоянии объекта, режимах и авариях.

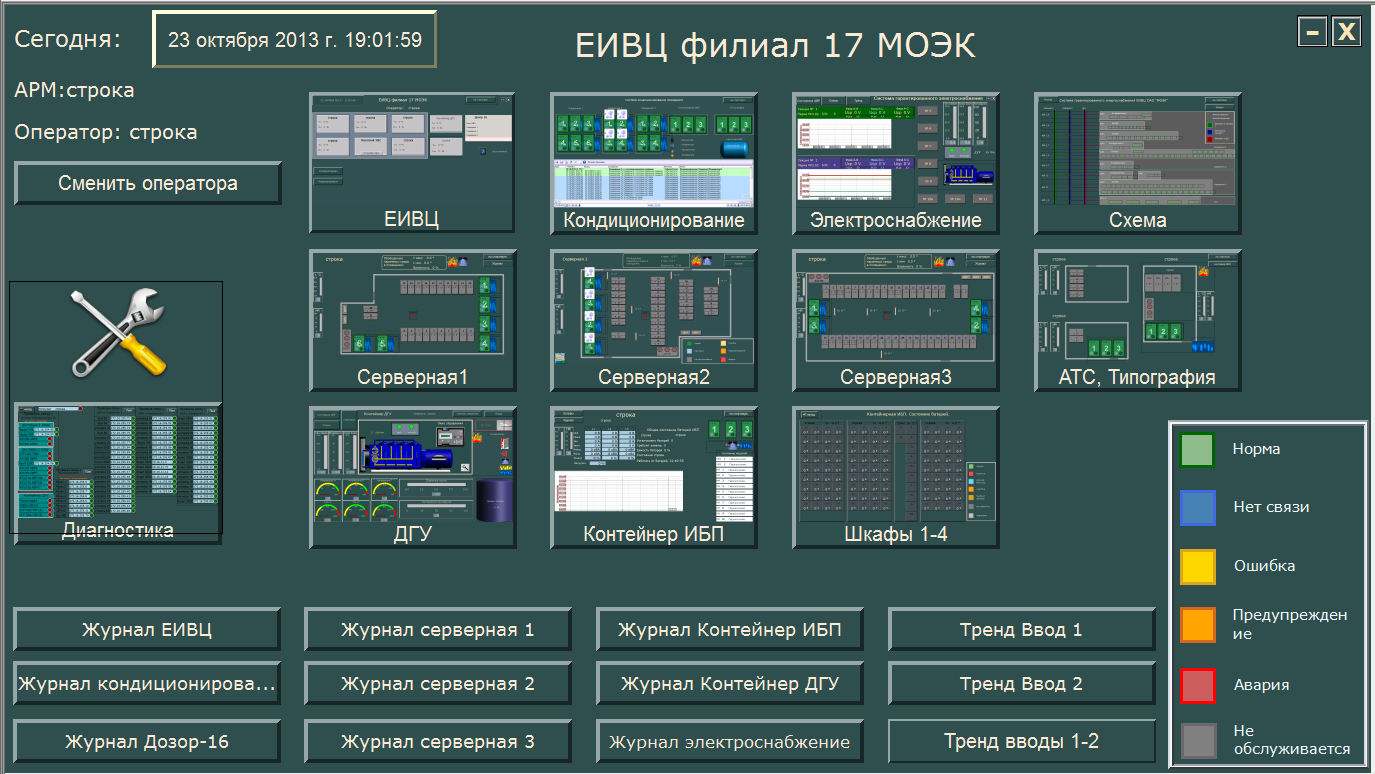

Диспетчеризация единого информационно-вычислительного центра в г. Москва

Состав оборудования системы: Система на базе MasterSCADA включает выделенный архивный сервер и 9 клиентских рабочих мест, а также видеостену на 6 экранов в центральной диспетчерской. Сбор данных и управление обеспечивают 50 контроллеров B-Tune с исполнительной системой MasterPLC, 15 модулей M-7000, к которым подключено 560 сигналов от датчиков. Оборудование, поддерживающее стандартнтые протоколы, опрашивается при помощи OPC северов. Modbus Universal MasterOPC server опрашивает дизель-генераторную установку FG Wilson с панелью Power Wizard, автоматы ввода резерва AtyS, модули ввода сигналов ICP DAS и ОВЕН, согласователь работы кондиционеров СРК-М, регистраторы параметров качества электроэнергии Парма – всего более 400 сигналов. MasterOPC SNMP server опрашивает источники бесперебойного питания APC Symmetra, в т.ч. Symmetra PX160kW – всего 3320 сигналов. Сигналы системы пожаротушения Дозор-16 через мультипортовую плату RS485 (MOXA) поступают в сервер, где обрабатываются в MasterSCADA c помощью M-PLC-SmartLink - универсального  модуля обмена данными с внешними устройствами. Средствами MasterSCADA было реализовано получение информации о состоянии кондиционеров Liebert-Hiross, имеющих проприетарный протокол.

Результаты внедрения: Улучшение технического обслуживания систем жизнеобеспечения ЕИВЦ.Оперативному персоналу, в первую очередь, диспетчерам, обеспечено своевременное предоставление достаточной и достоверной информации о состоянии оборудования, нарушениях в режимах функционирования и неисправностях блоков бесперебойного питания, нарушениях в работе систем охлаждения, энергоснабжения. Эксплуатирующий персонал обеспечен ретроспективной информацией для анализа, оптимизации и планирования работы оборудования, а также его ремонта.

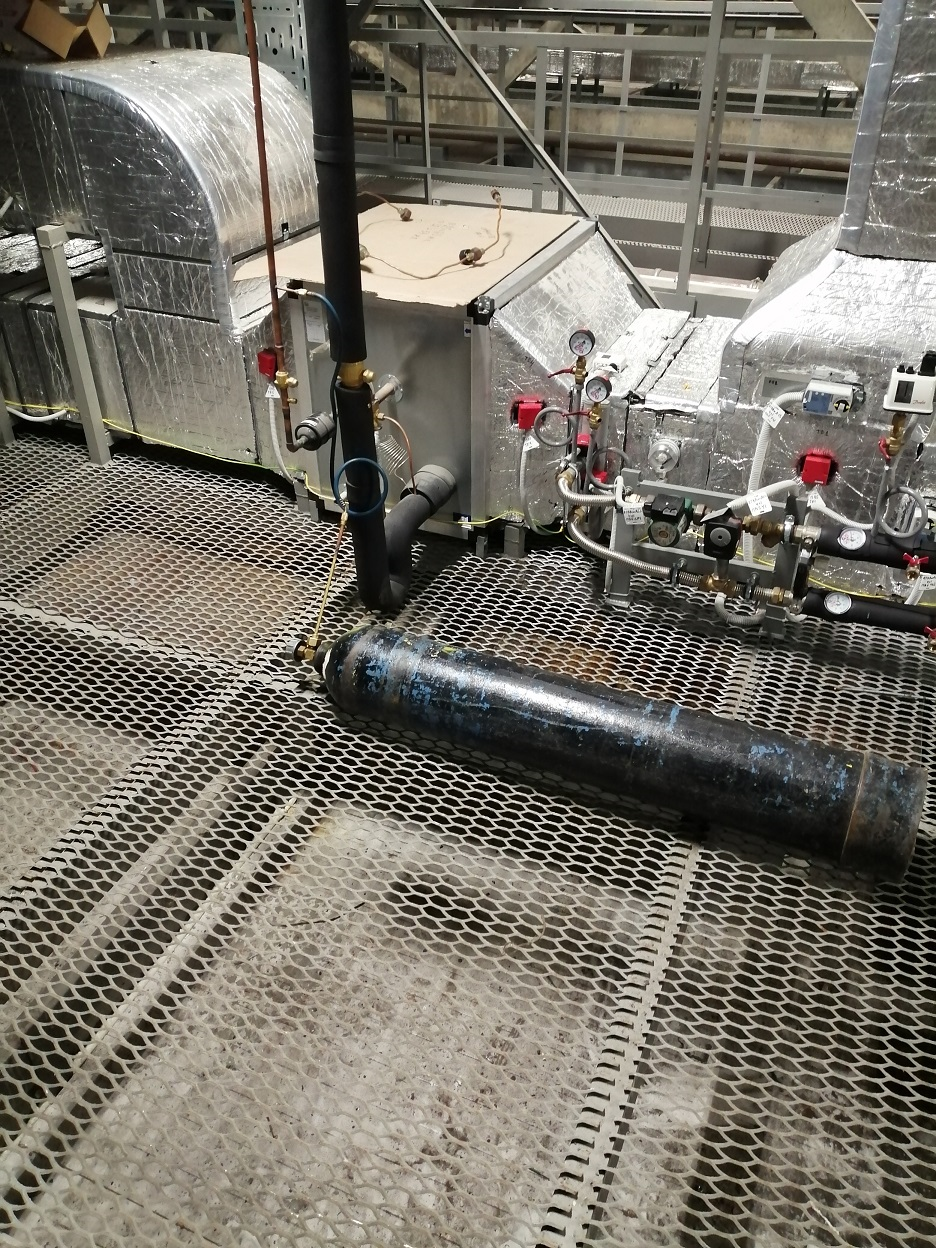

Система диспетчеризации офисного здания в г. Москва

Состав системы: Система на базе MasterSCADA включает 1 АРМ диспетчера с двумя мониторами 24”. Вентиляционные установки VTS.  Средний уровень системы – технологические контроллеры Segnetics Pixel с модулями ввода-вывода дискретных и аналоговых сигналов Segnetics MR-XXX и ОВЕН ПЛК100 с модулями ввода-вывода дискретных сигналов ОВЕН МВ110-16Д, МУ110-8Р и МК110-8Д.4Р.  Для чтения данных с контроллеров использовался Modbus Universal MasterOPC Server.

Результаты внедрения: Улучшение качества обслуживания системы вентиляции и кондиционирования, ИТП и пр. подсистем задния. Обеспечение оперативной информацией  диспетчеров о состоянии системы, а также о возникших неисправностях в системах диспетчеризации здания. Эксплуатирующий персонал обеспечен ретроспективной информацией для анализа, оптимизации и планирования работы оборудования, а также его ремонта.

Диспетчеризация многоэтажного жилого комплекса в Бирюлево

Состав системы: Верхний уровень системы на базе MasterSCADA включает 1 АРМ диспетчера с монитором 20”.  Средний уровень системы – технологические контроллеры Segnetics Pixel с модулями дискретного ввода MR120. Общее количество контроллеров 303. Количество переменных ~2500. Для чтения данных с контроллеров использовался Modbus Universal MasterOPC Server

Результаты внедрения: Улучшение технического обслуживания систем жизнеобеспечения здания. Оперативному персоналу, в первую очередь, диспетчерам, обеспечено своевременное предоставление достаточной и достоверной информации о состоянии большого числа разбросанного по этажам и секциям оборудования, нарушениях в режимах функционирования и неисправностях вентиляционных установок, дренажных насосов, канализационных затворов. Обеспечение эксплуатирующего персонала информацией для анализа, оптимизации и планирования работы оборудования, а также его ремонта.

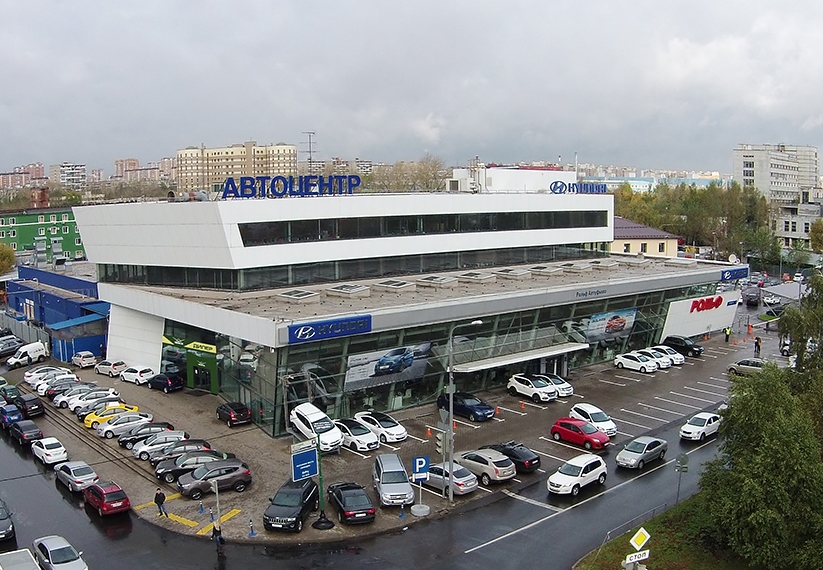

Диспетчеризация автомобильного салона «Рольф Алтуфьево»

Состав системы: Программное обеспечение системы построено на стандартном пакете MasterSCADA. Кроме того, для сбора данных с устройств используются Modbus Universal MasterOPC server, Mercury MasterOPC server  (компания «ИнСАТ»), OPC сервер ВИС.Т, полученный от призводителя теплосчетчика. Для диспетчеризации общеобменной вентиляции MasterSCADA-Vent

Оборудование среднего уровня: панель управления ДГУ Power Wizard 2.1, контроллеры управления вентиляционными установками фирмы Segnetics, Pixel 2511, счетчики электроэнергии Меркурий 230-ART с CAN интерфейсом, устройство плавного пуска для управления шкафом дымоудаления Altistart22. Для организации сети передачи данных применено коммуникационное оборудование MOXA: преобразователи интерфейса Nport5450, Nport5250, коммутатор EDS408A

Результаты внедрения: Улучшение показателей оперативности получения информации почти о всех системах в здании. Диспетчеру обеспечено своевременное предоставление достаточной и достоверной информации о состоянии оборудования и авариях. Упрощён процесс обработки информации с электросчетчиков и усовершенствована система резервного энергоснабжения

Система мониторинга здания правления ОАО "Роснефть"

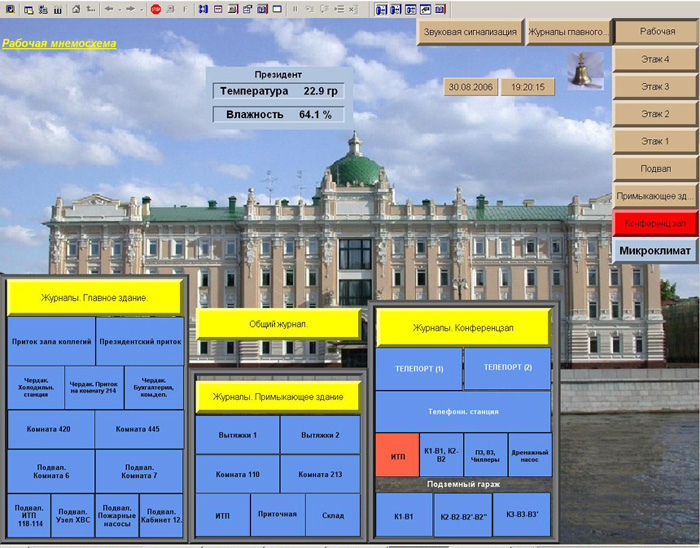

Диспетчеризация зданий. ОАО РОСНЕФТЬСтруктура и состав системы: Сбор данных на местах производится модулями дискретного ввода серии I-7000 (ICP DAS) и контроллерами измерения температуры и влажности ИВА-6Б ("Микрофор"). Система является полностью территориально распределенной. Все модули и контроллеры расположены по месту в стандартных пластиковых электротехнических боксах. На каждом этаже модули и контроллеры по интерфейсу RS485 подключены к серверу NPort (Moxa), соединенному напрямую с линией Ethernet.

Результаты внедрения: Создана единая диспетчерская, обеспечивающая централизованный контроль. Это позволило отказаться от проверок оборудования путем его обхода эксплутационным персоналом. Система диспетчеризации  позволила предотвратить залив помещения в момент аварии сантехнического оборудования (стоимость отделки одного помещения по экспертным оценкам выше, чем стоимость всей подсистемы контроля протечек). По данным мониторинга удалось диагносцироваать отказ технологического оборудования системы кондиционирования (увлажнителя).



Автоматизация системы вентиляции и кондиционирования торгового центра

Диспетчеризация здания - системы вентиляции и кондиционирования

Состав и структура системы: Система состоит из 7-ми контроллеров SMH2010 (Segnetics) и АРМа диспетчера. Система распределенная: линии связи – RS485, протокол – Modbus RTU. Программное обеспечение АРМа – система Master SCADA, контроллеров – SMLogix.

Сроки выполнения проекта: Система автоматизации вентиляции и кондиционирования разработана в течение 1 месяца, из них разработка проекта на Master SCADA 2 недели.

Результаты и эффект внедрения: Внедренная система автоматизации здания существенно снизила издержки по обслуживанию системы кондиционирования торгового центра.



Автоматизация комплекса зданий

Автоматизация зданийОбъект: Автоматизация комплекса зданий (22 корпуса жилых и служебных помещений, пос. Солнечное Ленинградской области), принадлежащий управленческому центру религиозной организации "Свидетели Иеговы в России"

Состав системы: В состав системы входят одно рабочее место оператора и 2 Интернет-клиента. На «нижнем» уровне используются модули ввода-вывода данных серии ADAM-4000 производства фирмы Advantech. Вся логика контроля и управления реализована в Master SCADA, работающей на операторской станции.

Результаты внедрения: Экономический эффект от автоматизации за счет обеспечения круглосуточного обслуживания всех инженерных подсистем комплекса зданий небольшим по численности оперативным персоналом.



Система мониторинга и управления электрооборудованием складского комплекса

Автоматизация зданий

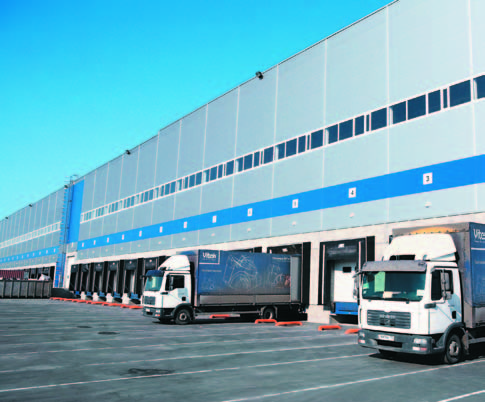

Объект автоматизации: Реализована диспетчеризация и удаленное управление системами электрооборудования и отдельными агрегатами складского комплекса площадью 12000м2.

Описание системы: Система автоматизации здания склада позволяет управлять отдельными функциональными комплексами и агрегатами от АРМ диспетчера. При отказе АРМ диспетчера или нарушении связи с ним управление возможно от релейных шкафов автоматики, располагаемых в комнате охраны. При нарушении связи с этими шкафами управление системами возможно от панелей силовых шкафов этих систем, на которых световыми индикаторами отображается состояние систем. Таким образом, система предусматривает три уровня управления и информационного обеспечения.

Сроки выполнения проекта: Разработка и наладка программного обеспечения нижнего и верхнего уровней были произведены в течение 2,5 месяцев. На разработку АРМ диспетчера потрачено всего 1 месяц.

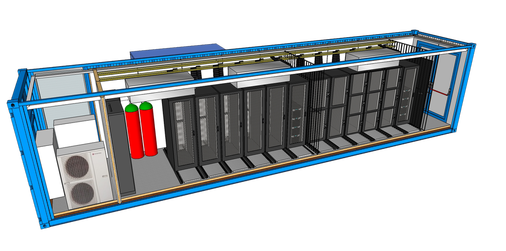

Автоматизированная система управления мобильным центром обработки данных компании

Автоматизация зданий

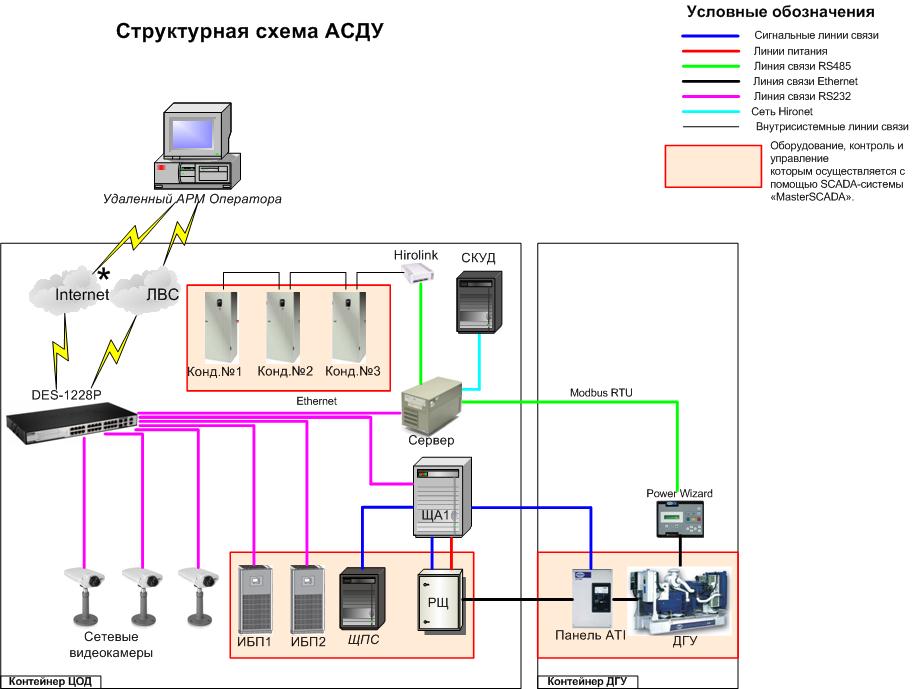

Характеристика объекта управления: МЦОД имеетряд преимуществ по сравнению со стандартным дата-центром, таких как: мобильность, возможность быстрого запуска в случае перемещения на новое место и использования в качестве модульного, легко масштабируемого решения. Чтобы гарантировать стабильную работу активного оборудования дата-центра (серверы, системы хранения данных), необходимо обеспечить нормальные условия (климат, электропитание, безопасность) для его функционирования. Достичь таких условий позволяет инженерный комплекс здания (помещения), состоящий из систем прецизионного кондиционирования, бесперебойного энергоснабжения, контроля доступа и пожаротушения.

Результаты внедрения: С помощью системы MasterSCADA компании ЧЕРУС удалось реализовать концепцию «необитаемого» ЦОД. Система диспетчерского управления позволяет дистанционно контролировать работу инженерных систем мобильного ЦОД, оперативно отслеживать сбои, предупреждая развитие аварийных ситуаций в превентивном режиме.
