Система диспетчеризации инженерного оборудования свободной экономической зоны Турка

Система диспетчеризации инженерного оборудования

Генеральный Заказчик: Филиал ОАО «Особые экономические зоны» в республике Бурятия

Заказчик: ООО «Флекс-Инжиниринг ДИО»

Объект: Система диспетчеризации инженерного оборудования свободной экономической зоны Турка.

Назначение системы:

В 2012 -2013 годах сдана в промышленную эксплуатацию подсистема диспетчеризации дизель-генераторных установок и подсистема диспетчеризации комплектных трансформаторных подстанций, составляющих систему гарантированного элетроснабжения свободной экономической зоны «Турка» (пос. Турка, республика Бурятия). Системы предназначены для обеспечения непрерывного контроля параметров технологического процесса и быстрого выявления неисправностей, ведения статистического учета.

Состав оборудования системы:

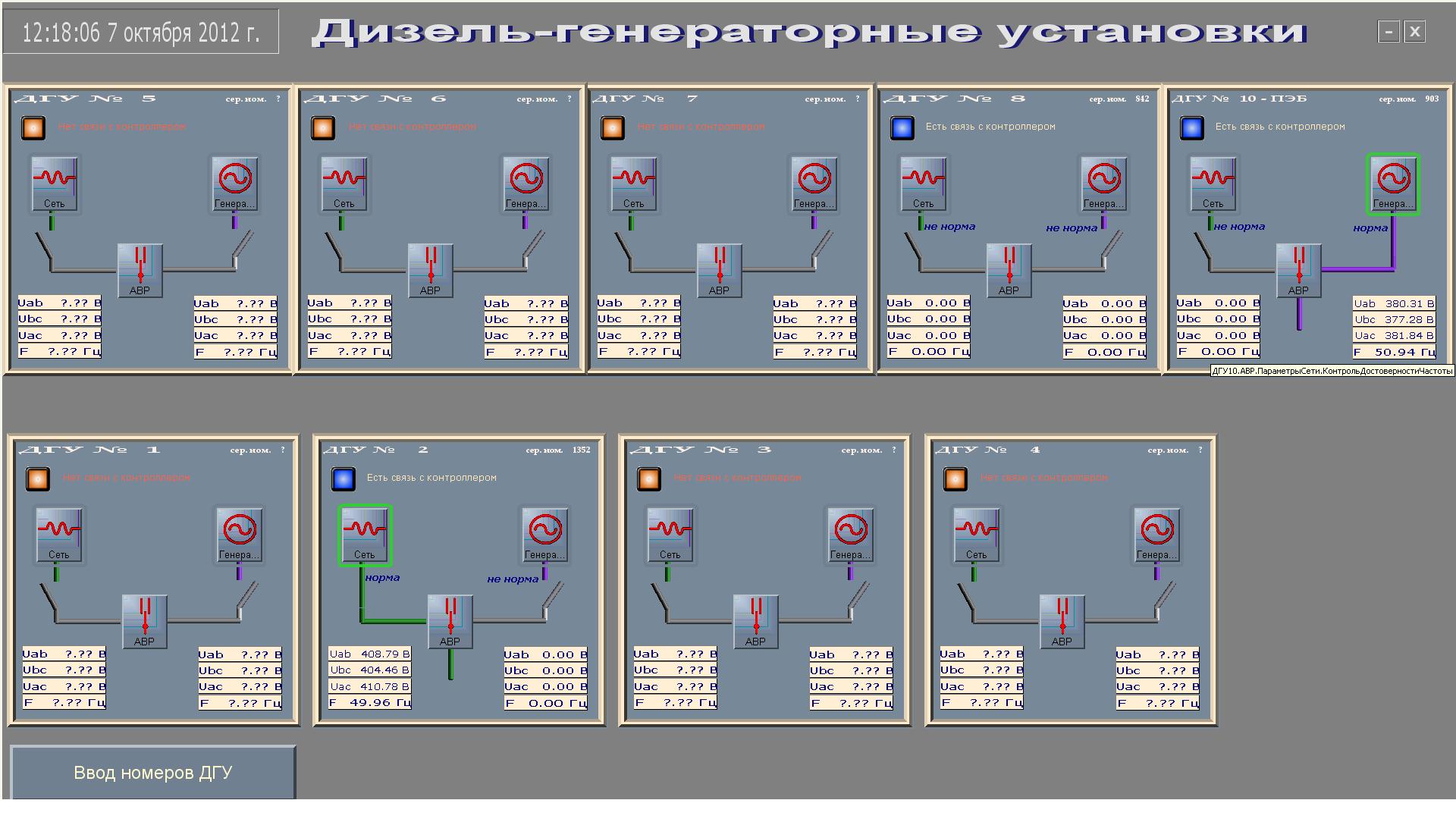

Всего в системе 15 дизель-генераторных установок, разбросанных по территории СЭЗ. Управляют дизель-генераторными установками контроллеры «President-Neva» с протоколом MODBUS. На 9-ти трансформаторных подстанциях применено оборудование Schneider-Electric (по три переключателя нагрузки MasterPakt с контроллером Micrologic A). В качестве устройств преобразования интерфейсов Заказчиком выбраны MOXA Nport и коммутатор с оптическими портами Moxa EDS-305. По желанию Заказчика подсистемы разделены: опрос осуществляют разные сервера с помощью программного обеспечения Modbus Universal MasterOPC Server и MasterSCADA.
Оборудование и программное обеспечение MOXA предоставляют возможность опроса контроллера через COM порт. При качественной линии связи OPC сервер не требует специальной настройки. Встроенные средства диагностики OPC сервера (в частности, возможность видеть запрос и ответ устройства) позволили найти ошибки в организации линии связи.
Все ДГУ И КТП одинаковы, что позволило эффективно использовать технологию тиражирования объектов с применением шаблонов. Кроме того, состоит ДГУ из подобъектов, которые можно считать типовыми: дизель-генератор и АВР.  Структура подобъектов закрыта от просмотра и изменения, для чего использована защита и сервис внешних связей.

Функции системы:

Измерение и регистрация следующих параметров:

  • Контроль параметров внешней промышленной сети (токи, напряжения) в соответствии с возможностями контроллера Micrologic_A
  • Контроль состояния переключателей КТП MasterPakt
  • Состояние дизель-генераторной установки (параметры сети, режимы, состояния агрегата)
  • Контроль состояния АВР (параметры сети, режимы, состояния агрегата)
  • Чтение внутрених журналов оборудования
  • Отображение трендов параметров
  • Диагностика наличия связи с оборудованием.

Сроки внедрения:

Договор на создание верхнего уровня системы диспетчеризации для ДГУ подписан 15 августа 2012 года, разработка Технического Задания и создание проекта в среде MasterSCADA заняло 1,5 месяца, пусконаладочные работы непосредственно на объекте потребовали 2-х дней, один из которых ушел на диагностику неполадок линий связи и их исправление. Подсистема ДГУ заработала 01 ноября 2012. Дальнейшее расширение системы (увеличение числа ДГУ) производилось через удаленный доступ. Проект в среде MasterSCADA для подсистемы диспетчеризации КТП был сделан в 2013 году за 1 месяц. Пусконаладка производилась только удаленно и заключалась в преодолении проблем связи по протоколу MODBUS с контроллерами Micrologic.

Результаты внедрения:

Подсистемы работают непрерывно и обеспечивают эксплуатационный персонал ОЭЗ оперативной и достоверной информацией о состоянии объекта, режимах и авариях.

Отзыв эксплуатирующей организации

Ссылка на статью в журнале ИСУП: http://isup.ru/articles/43/7070/

Разработчик: ООО «ИнСАТ»
