Cистема диспетчеризации тепличного комплекса

Заказчик: тепличный комплекс «Овощевод», г. Тольятти

Описание технологического процесса:
Объектом управления является тепличный комплекс, который состоит из двух бригад, к одной из которых относятся четыре теплицы, ко второй - пять. Задача управления для каждой теплицы состоит в поддержании заданного уровня

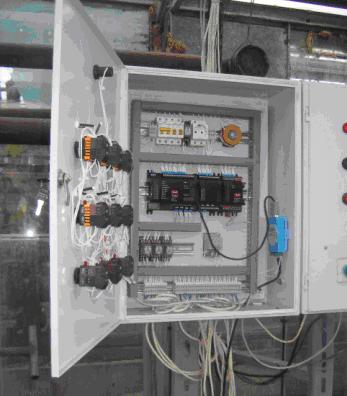

Рис. 1. Шкаф автоматики теплицы с контроллером, преобразователем интерфейса и источником питания



температуры воздуха в ключевых точках теплицы в пределах допусков.

Состав и структура системы:
Система включает две объединенных между собой диспетчерских, в соответствии с числом производственных бригад. Каждая теплица оснащена шкафом управления с индивидуальным контроллером Apex 10, дополненным модулем ЕСА ХМ 101. Такая конфигурация оказалась оптимальной для управления 3-мя – 4-мя отопительными контурами одной теплицы и позволила унифицировать электрические решения по шкафам автоматики в рамках проекта. Связь диспетчерских с контроллерами осуществляется по витым парам стандарта RS485 в структурах типа «звезда». Связь между диспетчерскими и удаленными абонентами управленческих подразделений осуществляется по локальной сети Ethernet. Обмен информацией обеспечивается фирменным ОРС сервером Данфосс. Визуализация процесса, ведение архива, генерация диагностических сообщений на пунктах оператора согласно современным стандартам обеспечивается SCADA системой MasterComfort, адаптированной и поставленной ООО Данфосс. Для обеспечения сетевых соединений продукт дополнен Интернет клиентами Inet-5.

Разработчики:
компания «Сатон», г. Тольятти
компания «Данфосс», г. Москва


Рис. 3.
Основной экран оператора с представлением информации о состоянии основных технологических параметров. Могут вызываться дополнительные окна предупредительных и аварийных сообщений, ввода настроек и заданий.

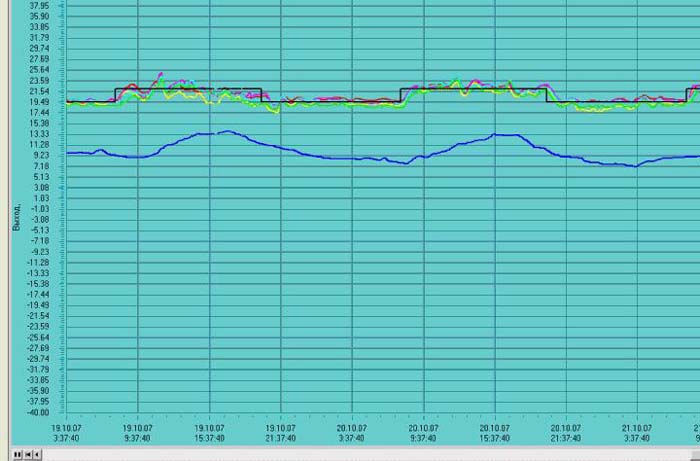

Рис. 4. Фрагмент тренда, снятый системой. Синий: наружная температура; черный: задание внутренней температуры; красный, желтый, зеленый: внутренняя температура в 3-х точках.
Заметны значительные колебания внутренних температур . Они фактически вызваны влиянием погодных факторов, прежде всего, ветра и, во вторую очередь, солнца. Эти колебания могут быть скомпенсированы при включении функций коррекции по сигналам датчиков ветровой и солнечной активности. По финансовым причинам эти датчики в рассматриваемой системе заказчиком не были приобретены.

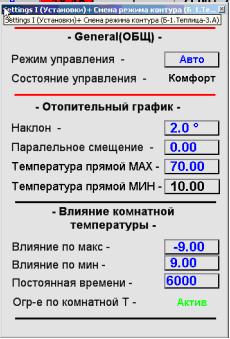

Рис. 5. Одно из дополнительных окон ввода настроек и заданий.
