Автоматизированная система температурного контроля (АСТК) энергетического котла

Автоматизированная система температурного контроля энергетического котла ТП-80



Заказчик: ТЭЦ-12 ОАО “Мосэнерго”

Описание технологического объекта:
Энергетический котел ТП-80 ст. № 7. Основной вид сжигания топлива – природный газ, резервное топливо-мазут. Паропроизводительность -420т/час. Рабочее давление пара (избыточное)-14 МПа . Температура пара - 5400С . Расход газа -30000н м3 /час Количество горелок 6.

Решаемые задачи:
При выполнении работ по реконструкции систем газоснабжения и мазутоснабжения котла ст. №7 тэц-12 ОАО «Мосэнерго» с приведением их в соответствие с правилами взрывобезопасности было принято решение модернизировать систему температурного контроля котла и реализовать ее на микропроцессорной технике.
Температурный контроль включает контроль поверхностей нагрева котла и электродвигателей собственных нужд (дымососы и дутьевые вентиляторы). Кроме того, в информационную подсистему был включен ряд каналов измерения давления и расхода.
Одно из основных требований к системе – невысокая стоимость программно-технического комплекса и проекта в целом. Поэтому было решено реализовать проект в виде распределенной системы (для снижения затрат на кабельную продукцию) на базе модулей ADAM-4000.

Состав и структура системы автоматизации:

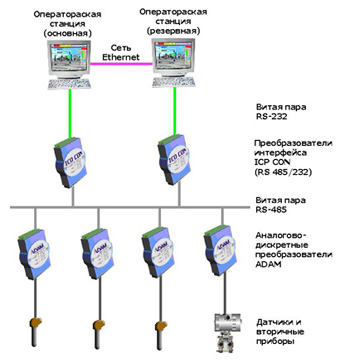

Автоматизированная система температурного контроля (АСТК) котлоагрегата состоит из 3-х уровней:

  • датчики измеряемых аналоговых сигналов (термопары, термосопротивления датчики с унифицированным токовым выходом 4-20 мА)
  • микропроцессорные модули автоматического сбора и первичной обработки измеряемых параметров ADAM-4017, ADAM-4018, ADAM-4015 (Advantech), средства связи операторских станций с модулями (преобразователи RS232/RS485)
  • две операторские станции (основная и дублирующая) c программным обеспечением MasterSCADA (резервированная версия) и ОРС-сервером (Advantech). ОС соединяются по Ethernet

Внедрения Master SCADA



Отображение состояния технологического процесса и архивирование информации ведется на ОС. Модули расположены в шкафах, находящихся в непосредственной близости к технологическому оборудованию.

Внедрения Master SCADA

Функции АСТК:

  • сбор и первичная обработка входной информации, контроль достоверности информации

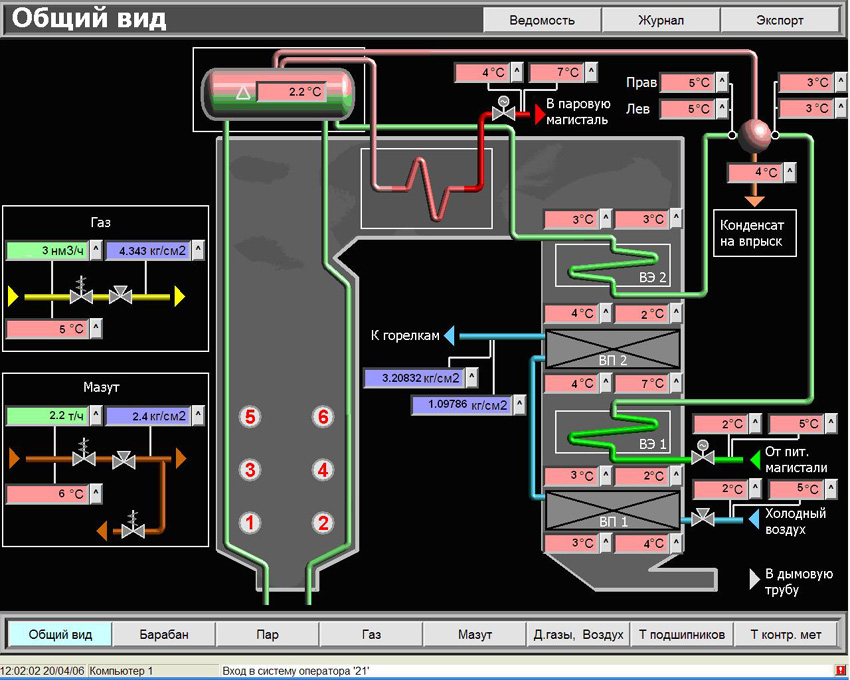

  • отображение оперативной и расчетной информации на экранах операторских станций
  • технологическая сигнализация
  • архивация информации, хранение и предоставление ретроспективной информации
  • регистрация аварийных ситуаций
  • контроль действий оперативного персонала
  • протоколирование информации

Сроки выполнения проекта:
Проект для котла №7 внедрен в 2005 г. Срок разработки проекта – около 2 месяцев. Срок разработки аналогичной системы для котла №8 (2006 г.) – 1 неделя.

Результаты и эффект внедрения:
Повышение надежности системы и снижение эксплуатационных затрат за счет замены устаревших приборов (показывающие и самопишущие приборы, табло сигнализации) на современные вычислительные средства.

Разработчик: ОАО ЦКБ Энергоремонт
