АСУ ТП головных водозаборных сооружений

Описание технологического процесса:
Объектом управления и контроля является технологическое оборудование артезианских скважин (общее число 80 скважин), находящееся в павильонах над артезианскими скважинами и водоводы (5 водоводов) системы водозабора. Технологическое оборудование павильонов над артезианскими скважинами подразделяется на основное и вспомогательное. Основное - это скважный насос со шкафом управления (ШУ) и приборами контроля технологических параметров (уровень в скважине, температура в скважине, расход воды, ток статора, температура в водоводе и давление в водоводе). Вспомогательное – это системы электроснабжения и отопления, охрана (наличие питания в ШУ, температура в павильоне, состояние дверей).

Решаемые задачи:
АСУ ТП включает в себя систему автоматического управления (САУ) скважного насоса, систему блокировок и защит, а также систему технического учета воды. АСУ ТП осуществляет информационное обеспечение работы оперативного персонала, специалистов и руководителей, автоматическое управление работой оборудования артезианской скважины, дает возможность задавать параметры автоматического режима, а также позволяет включать (выключать) скважный насос дистанционно с АРМа диспетчера головных водозаборных сооружений.

Состав и структура системы автоматизации:

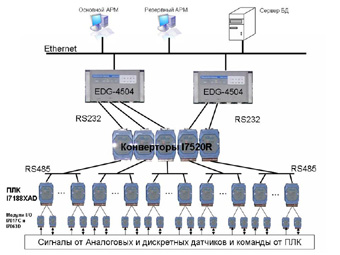

Система состоит из 2 АРМов на базе промышленных компьютеров фирмы ICP Electronics с двумя мониторами каждый. Один АРМ является основным, а второй – резервным. К обоим АРМам по сети Industrial Ethernet (через промышленные коммутаторы EDG-4504 фирмы Advantech и конвертеры RS232/485 I7520R фирмы ICP DAS подключены контроллеры I7188XAD, соединенные с модулями аналогового ввода I7017C и дискретного ввода-вывода I7063D (все производства фирмы ICP DAS).

Внедрения Master SCADA



Программное обеспечение контроллеров – программа на СИ. ПО АРМ – резервированная SCADA система Master SCADA. Дополнительно установлен сервер базы данных, также на базе промышленного компьютера фирмы ICP Electronics с ПО MS SQL Server 2000.

Реализованные функции:
Автоматизированная система позволила реализовать следующие функции:

  • автоматизированное управление оборудованием артезианских скважин
  • логическое управление технологическим оборудованием
  • безопасное отключение основного оборудования при возникновении аварийных ситуаций (технологические защиты)
  • дистанционное управление скважным насосом
  • непрерывный контроль за технологическим оборудованием
  • оперативное оповещение о предаварийных и аварийных ситуациях на наблюдаемых объектах
  • экспорт данных в систему верхнего уровня
  • экспорт технологических данных в архив

Внедрения Master SCADA

Сроки выполнения проекта:
Система разработана в течение 3 месяцев, из них разработка ПО (в том числе и проекта на Master SCADA) заняла 2 месяца.

Результаты и эффект внедрения:
Среди результатов внедрения можно отметить облегчение работы персонала, ответственного за работу скважных насосов, благодаря оперативности информации о работе артезианских скважин, а также возможности дистанционно задавать требуемое количество работающих скважин без выезда на место.

Разработчик: ООО «Центр Систем Управления»
