АСП-15-М2К5-Т5-АО-Р АВАДС ХАРД
| Производитель: | АВАДС ХАРД |
- Техническое описание
- Документация

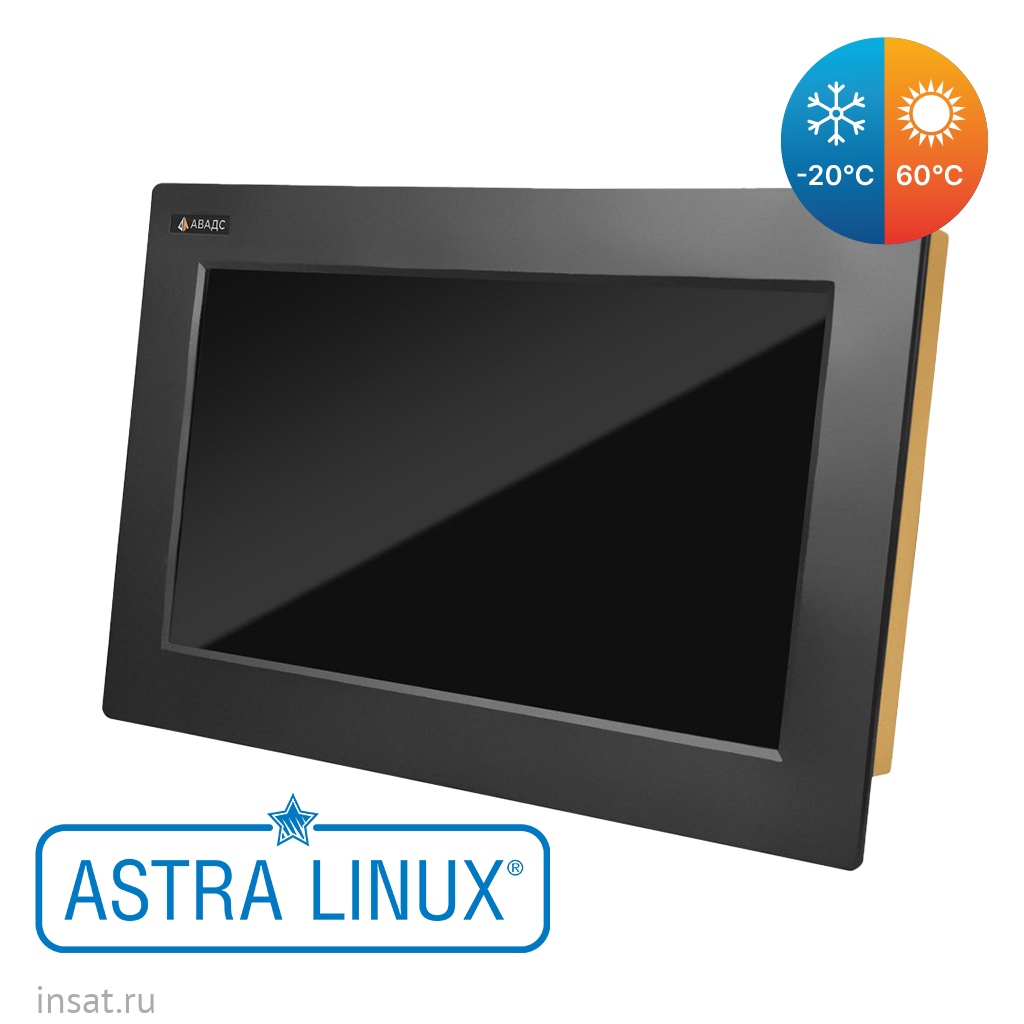

АСП-15-М2К5-Т5-АО-Р
Панели оператора АСП-15-М2К5-Т5 предназначены для визуализации и управления технологическими процессами в составе систем автоматизации, диспетчеризации и учета, построенных на базе широкого спектра аппаратного и программного обеспечения.Особенности АСП-15-М2К5-Т5:
АСП-15-М2К5-Т5 - российский продукт, разработанный и производящийся в России. В панелях оператора АВАДС АСП используется российское программное обеспечение, внесенное в реестр Минпромторга России.
Использование для программирования панели АСП-15-М2К5-Т5 полноценной SCADA-системы MasterSCADA 4D позволяет применять ее в проектах любой сложности.
Широкие возможности панелей оператора АВАДС АСП обеспечиваются мощным шестиядерным процессором, большим объемом ОЗУ и ПЗУ, огромными коммуникационными возможностями, наличием беспроводных интерфейсов BlueTooth и Wi-Fi.
Наличие гигабитного Ethernet, а так же последовательных портов RS-485 и RS-232 позволяет обеспечить взаимодействие АСП-15-М2К5-Т5 с широким спектром ПЛК и модулей ввода/вывода. Кроме того, два порта USB 3.0 обеспечивают подключение к панелям АСП широкого перечня устройств по различным интерфейсам и промышленным сетям, внешних накопителей и преобразователей интерфейсов.
АСП-15-М2К5-Т5 имеет безвентиляторное исполнение с пассивным охлаждением.
Технические характеристики:
| Центральный процессор | RockChip RK3399 (OP1) SoC |
| Количество ядер | 2 c архитектурой Cortex-A72 с частотой до 2 ГГц, 4 c архитектурой Cortex-A53 с частотой до 1,6 ГГц |
| Графический процессор | Mali-T860MP4 |
| Объём и тип ОЗУ | 4 ГБ LPDDR4 |
| Объём и тип ПЗУ | 32 ГБ EMMC |
| Часы реального времени | Есть, встроенные, на базе PMIC RK808 с питанием от батарейки типа CR2032 |
| Звук | комбинированный вход/выход mini Jack 3,5 мм |
| Дисплей | |
| Тип | Емкостной IPS LCD с поддержкой MultiTouch |
| Количество одновременных касаний | до 10 |
| Тип подсветки | LED (светодиодная) |
| MTBF подсветки, час | 30000 |
| Диагональ | 15,6 “ |
| Количество цветов | 16,7M |
| Разрешение, пикс | 1920 × 1080 |
| Яркость | 350 кд/м2 |
| Контрастность | 500:1 |
| Углы обзора | 178°/178° |
| Интерфейсы | |
| Ethernet | 1000Base-T (разъём RJ-45), до 1000 Мбит/с |
| Wi-Fi | 802.11n (до 300 Мбит/с) |
| USB 3.0 | 2 порта тип А |
| USB 2.0 |
Отсутствует |
| Bluetooth | 5.0 with BLE (до 10 м) |
| COM 1 | RS-485 гальванически изолированный |
| COM 2 | Комбинированный RS-485/232 с индивидуальной гальванической изоляцией |
| Протоколы |
Modbus RTU/TCP (master/slave), OPC UA (master/slave), межузловой обмен MasterSCADA 4D Mitsubishi SLMP, SNMP, BACnet, Profinet, OMRON FINS, МЭК 61850, МЭК 60870-5-104 Счетчики тепла и энергии: Теплоком ВКТ-5, ВКТ-7, ВКТ-9, ВЗЛЕТ TCP-024M, TCP-042, ЭСКО-Т-1, ЭСКО-Т-2, ТЭМ-104, ТЭМ-105, ТЭСМА-1, МКТС, Пульсар Счетчики электроэнергии: Меркурий 230, 234, 236 (Инкотекс), Энергомера СЕ301, СЕ303, СЕ304, ЦЭ6850 ННПО им. М.В. Фрунзе СЭТ-4ТМ, ПСЧ-4ТМ |
| Питание | |
| Питающее напряжение |
Постоянное |
| Допустимый диапазон | 9…30 В |
| Номинальное значение | 24 В |
| Потребляемый ток | 0,7 А |
| Величина пульсаций частотой 50- 100 Гц | не более 0,3 В |
| Программное обеспечение | |
| Операционная система | Astra Linux |
| MasterSCADA 4D | лицензия на 2500 точек |
| АВАДС Сервер архивирования | лицензия на 2500 тегов |
| Корпус | |
| Материал | Пластик |
| Габаритные размеры | 422х274х69 |
| Вес, кг | 1,8 |
| Охлаждение | Безвентиляторное |
| Степень защиты корпуса по ГОСТ 14254 | |
| с лицевой стороны | IP65 |
| со стороны разъёмов | IP20 |
Условия эксплуатации:
-
закрытые взрывобезопасные помещения без агрессивных паров и газов;
-
температура окружающего воздуха в диапазоне -20…+60°С;
-
относительная влажность воздуха от 10 до 90 % без конденсации влаги;
-
атмосферное давление от 84 до 106,7 кПа.
Комплект поставки:
-
Наименование
Количество
Панель оператора АСП
1шт
Паспорт и гарантийный талон
1 экз.
Шаблон для врезки в шкаф
1шт
Комплект крепёжных элементов
1 к-т
