АВК-МК5-АС АВАДС ХАРД
| Производитель: | АВАДС ХАРД |
- Техническое описание
- Документация

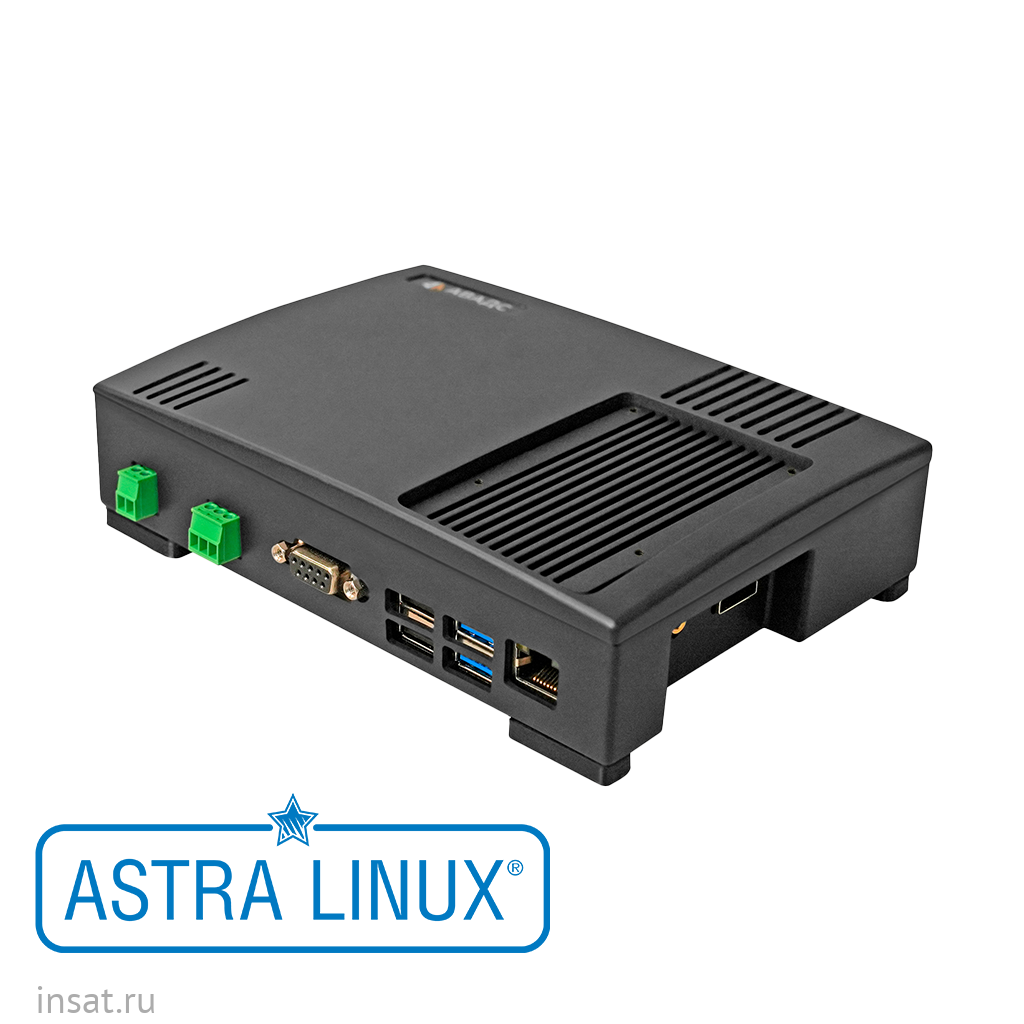

АВК-МК5-АС
Контроллер АВК-МК5 предназначен для управления технологическими процессами в составе программно-технических комплексов на базе по MasterSCADA 4D.Особенности:
АВК-МК5 - российский промышленный контроллер, он разработан и производится в России. В его состав входит российское программное обеспечение, внесенное в реестр Минпромторга России.
Наличие полноценной SCADA-системы позволяет применять АВК-МК5 в проектах любой сложности. Это поддержано также мощным шестиядерным процессором, большим объемом ОЗУ и ПЗУ, огромными коммуникационными возможностями, наличием беспроводных интерфейсов BlueTooth и Wi-Fi. Два порта USB 3.0 и два порта USB 2.0 обеспечивают подключение широкого перечня устройств по различным интерфейсам и промышленным сетям, внешних накопителей и преобразователей интерфейсов.
Контроллер имеет универсальный видеовыход HDMI 2.0. Это позволяет реализовать в нем функции визуализации данных и оперативного управления.
АВК-МК5 имеет безвентиляторное исполнение с пассивным охлаждением.
Технические характеристики:
| Центральный процессор | RockChip RK3399 (OP1) SoC |
| Количество ядер | 2 c архитектурой Cortex-A72 с частотой до 2 ГГц, 4 c архитектурой Cortex-A53 с частотой до 1,6 ГГц |
| Графический процессор | Mali-T860MP4 |
| Объём и тип ОЗУ | 4 ГБ LPDDR4 |
| Объём и тип ПЗУ | 32 ГБ EMMC |
| Часы реального времени | Есть, встроенные, на базе PMIC RK808 с питанием от батарейки типа CR2032 |
| Звук | комбинированный вход/выход mini Jack 3,5 мм |
| Видеовыход | HDMI v.2.0 |
| Дисплей | Отсутствует |
| Интерфейсы | |
| Ethernet | 1000Base-T (разъём RJ-45), до 1000 Мбит/с |
| Wi-Fi | 802.11n (до 300 Мбит/с) |
| USB 3.0 | 2 порта тип А |
| USB 2.0 | 2 порта тип А |
| Bluetooth | 5.0 with BLE (до 10 м) |
| COM 1 | RS-485 гальванически изолированный |
| COM 2 | Комбинированный RS-485/232 с индивидуальной гальванической изоляцией |
| Протоколы |
Modbus RTU/TCP (master/slave), OPC UA (master/slave), межузловой обмен MasterSCADA 4D |
| Питание | |
| Питающее напряжение |
Постоянное |
| Допустимый диапазон | 9…30 В |
| Номинальное значение | 24 В |
| Потребляемый ток | 0,5 А |
| Величина пульсаций частотой 50- 100 Гц | не более 0,3 В |
| Программное обеспечение | |
| Операционная система | ОС Astra Linux |
| MasterSCADA 4D | лицензия на 500 точек |
| АВАДС Сервер архивирования | - |
| Корпус | |
| Материал | Пластик |
| Габаритные размеры | 176х130х44 |
| Вес, кг | 0,4 |
| Охлаждение | Безвентиляторное |
| Степень защиты корпуса по ГОСТ 14254 | |
| с лицевой стороны | IP20 |
| со стороны разъёмов | IP20 |
Условия эксплуатации:
-
закрытые взрывобезопасные помещения без агрессивных паров и газов;
-
температура окружающего воздуха в диапазоне от 0 до +60 °С;
-
температура хранения -20…+60°С
-
относительная влажность воздуха от 10 до 90 % без конденсации влаги;
-
атмосферное давление от 84 до 106,7 кПа.
Комплект поставки:
-
Наименование
Количество
Прибор
1шт
Паспорт и гарантийный талон
1 экз.
