227-230-15 GRUNER

227-230-15

Электропривод  для воздушных и водяных клапанов

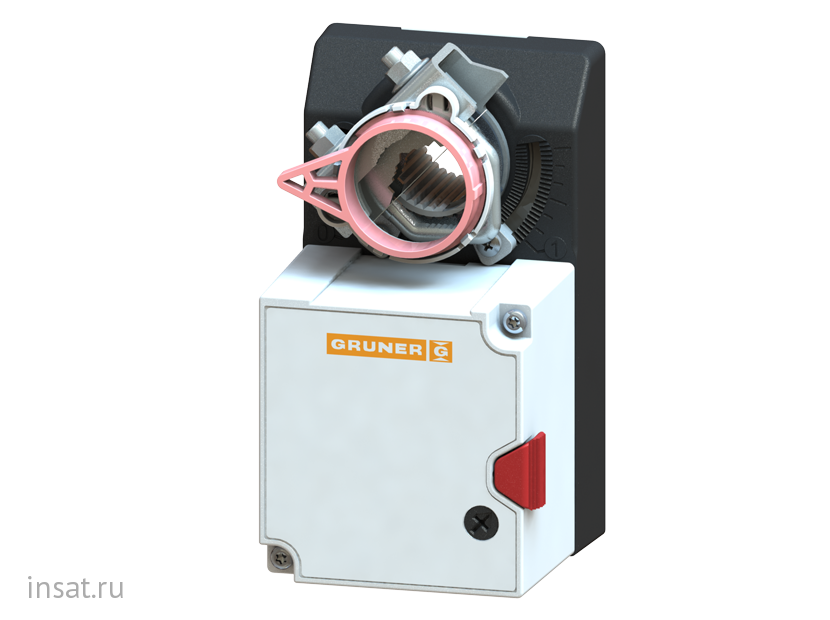

Электропривод GRUNER 227-230-15 специально разработан для использования с воздушными заслонками и вентилями в системах вентиляции, имеет кнопку ручного управления, механический ограничитель угла поворота, кнопку установки направления вращения.
Электропривод с универсальным креплением скобой.
Работа регулируется 2-х позиционным переключением, т.е. открыто/закрыто.

Основные особенности:

• благодаря малым размерам и продуманной компактной конструкции электропривод легко устанавливать в ограниченном
• монтажном пространстве;
• 2-х позиционное управление;
• привод снабжен винтовыми клеммами: не требуются разъемы;
• удобный универсальный фиксатор вала;
• индикация положения;
• возможно ручное управление;
• выбор направления вращения;
• возможность параллельного подключения приводов;
• ограничение угла поворота;
• не требуется обслуживание;

Применение:

Электропривод GRUNER 227-230-15 предназначен для настройки и управления клапанами. Привод должен устанавливаться в сухой среде, абсолютно свободной от агрессивных веществ. В случае наружного монтажа привод должен быть соответствующим образом защищен от внешних воздействий.

Безопасность:

Все работы с приводом (монтаж, электрические соединения, модификация и ремонт) должны производиться при отключенном электропитании. Подвод электропитания должен выполняться компетентным персоналом при соблюдении нормативных требований.

Версии:
Тип 227 / 227S / 227C / 227CS - с зажимом для вала и антиторсионной дугой.
Тип 227Z / 227SZ / 227CZ / 227CSZ - под квадратный вал с фланцевым креплением.

S1 = 1 вспомогательный переключатель в качестве перекидного контакта, напр. 227-024-05-S1 (кроме плавно- го управления)
(05 – момент вращения в Нм)
P5 = потенциометр 4,7 кОм, напр. 227-024-05-Р5 (кроме плавного управления)
S1 + P5 вместе невозможны!
R1.X= переключатель с твердотельным реле, срабатывающий в точке Х% угла вращения

Технические характеристики

Тип оборудования	Электропривод
Бренд (страна)	GRUNER (Германия)
Назначение	для воздушных и водяных клапанов
Управление	2-х позиционное (on/off)
Модель	227-230-15
Температура окружающей среды, °C	-20…+50
Напряжение	~230
Вес, кг	0,7
Габаритные размеры, мм	115x65x89
Рабочий угол поворота, °	95
Момент вращения, Нм	15
Время срабатывания, с	150
