I-7565 ICP DAS

Спецификация I-7565

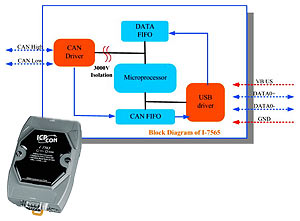

Модуль I-7565 служит для подключения устройств в сети CAN к стандартному USB-интерфейсу. Если установить подключение между I-7565 и ПК во время работы последнего, ПК автоматически активизирует драйвер подключенного устройства («горячий» plug & play). Также модуль I-7565 обеспечивает развитый инструментарий для конфигурирования CAN-приложений, что позволяет использовать его в приложениях с использованием сети CAN в различных задачах мониторинга и управления.

• Совместимость с USB 1.1/2.0 (Полная скорость)
• Питание I-7565 по USB, не требуется дополнительного блока питания
• Встроенный микропроцессор 20 МГц
• 82C250 CAN приемопередатчик
• Встроенное фирменное программное обеспечение
• Скорость передачи I-7565 до 1Mбод для CAN и 921.6кбод для USB
• Программная настройка параметров связи CAN и USB. Максимальное расстояние передачи - свыше 1000м (см. спецификацию CAN)
• Поддержка CAN 2.0A и CAN 2.0B. Встроенные терминальные резисторы 120 Ом, подключаются перемычкой
• Монтаж на DIN-рейку
• Индикаторы питания, передачи данных и ошибки CAN и USB
• Разъемы I-7565: USB Type B и DB-9 (CAN)
• Встроенный сторожевой таймер

Документация I-7565

Руководство по эксплуатации I-7565: скачать

Спецификация I-7565: скачать
