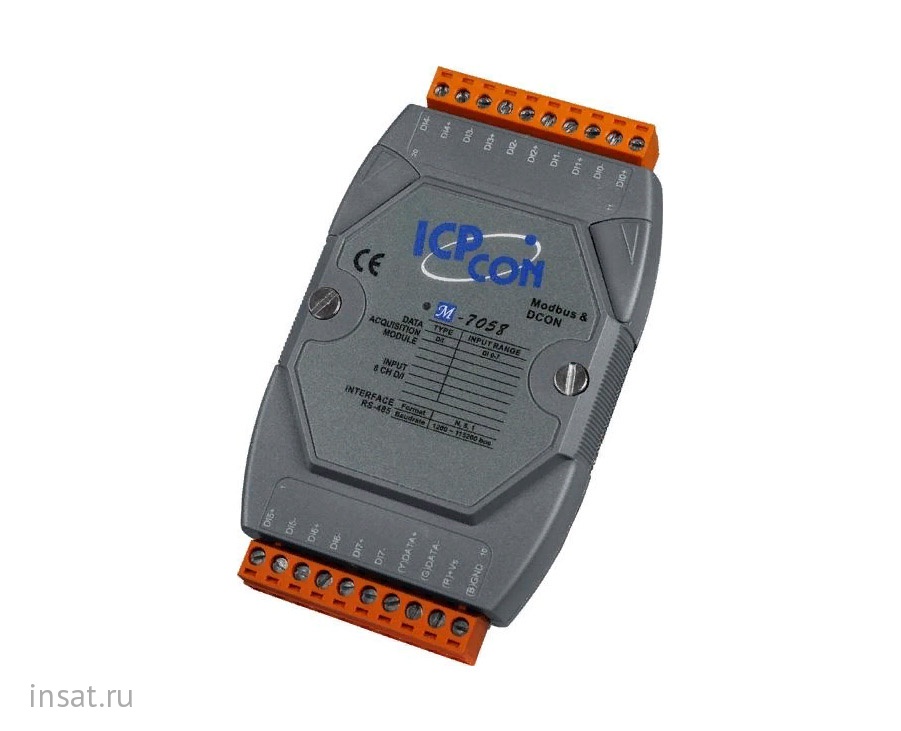

M-7058D ICP DAS

ICP DAS M-7058D

M-7058D - 8-канальный модуль изолированного дискретного ввода 80...250 В переменного тока. M-7058D имеет 8-канальный счётчик 16 бит. Связь по протоколу DCON и Modbus через RS-485.

Основные характеристики

• Количество дискретных вводов M-7058D: 8
• Тип каналов ввода: дифференциальный, изолированный, AC
• Напряжение логического "0": 0...30 В (перем.)
• Напряжение логической "1": 80...250 B (перем.)
• Изоляция M-7058D: 5000 В
• Индикация: светодиоды на каждый канал
• Счетчик-таймер: каналов – 8; макс. частота счета – 100 Гц; разрядность 16 бит
• Рабочая температура M-7058D: -25...+75° C

Спецификация M-7058D

Реализация корпуса

• Внешний вид и материал: Пластик
• Монтаж: На стену, На DIN-рейку

Экран

• Тип экрана: LED (светодиодный)

Порты ввода-вывода

• Количество разъемов RS-485: 1
• Скорость RS-485 (максимум): 115200 Бит/с

Полевые протоколы

• Протокол Modbus RTU: Slave
• Протокол DCON: Slave

Цифровой ввод

• Количество каналов DI: 8
• Тип DI: Мокрый контакт, Дифференциальный
• Высокий уровень для контакта с внешним питанием: 80 ... 250 В (AC)
• Низкий уровень для контакта с внешним питанием: 0 ... 30 В (AC)
• Параметры счетчика: 100 Гц, 16 бит
• Изоляция DI: 3750 В

Порты и кабели в комплекте

• Тип коннектора: Винтовые клеммы

Сторожевой таймер

• Аппаратный: Да
• Программный: Да

Электропитание

• Требования по напряжению DC: 10 ... 30 В
• Мощность потребления: 0.7 Вт

Требования к условиям использования

• Требования к температуре при работе: -25 ... 75 °С
• Требования к влажности: 5 ... 95 %

Требования к условиям хранения

• Требования к температуре хранения: -40 ... 85 °С

Размеры

• Ширина: 72 мм
• Высота: 123 мм
• Глубина: 35 мм

Сертификация и поддерживаемые стандарты

• Стандарты ЭМС: МЭК 61000-4-2, МЭК 61000-4-4
