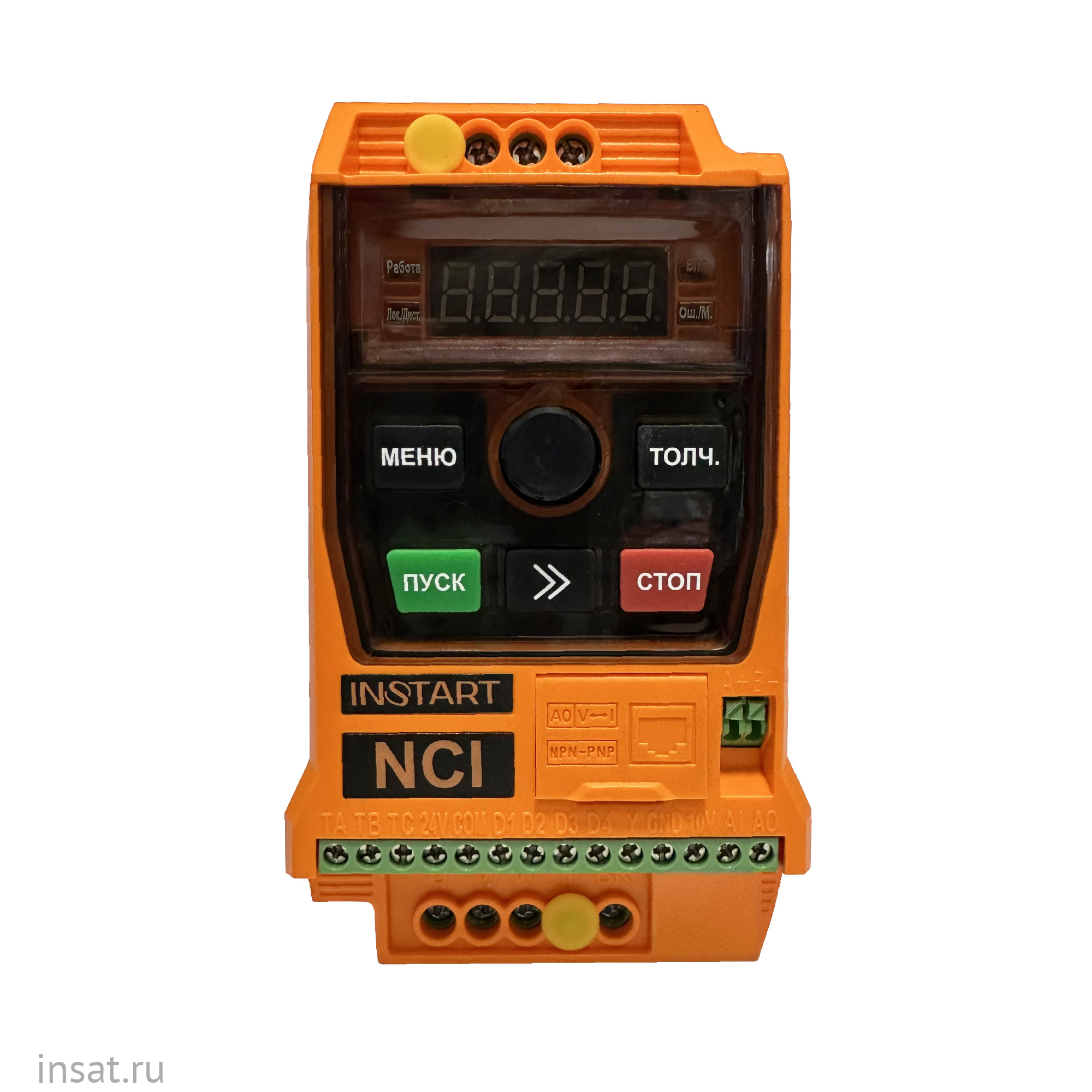

NCI-G11/P15-4B INSTART

NCI-G11/P15-4B

Универсальные преобразователи частоты серии NCI широко применяются в разных отраслях промышленности, в том числе в системах вентиляции и насосном оборудовании.
Основные преимущества:

• Установка на DIN-рейку или монтажную панель;
• Возможность монтажа без воздушных зазоров;
• Нестираемое обозначение клемм;
• Оптимальные габаритные размеры;
• Функция "быстрый пуск";
• Встроенный сетевой протокол Modbus;
• Встроенный пожарный режим;
• NPN/PNP логика;
• Векторный режим;
• Встроенный ЭМС фильтр.

Технические характеристики

Применение	насосы/вентиляторы/общепром
Мощность, кВт	11
Номинальный ток, А	25.0
Напряжение питания, В	198-253 В (+5% не более 20 мс), 50/60 Гц ± 2%
Фазность (количество фаз):	3
Выходная частота, Гц	0-599
Степень защиты	IP20
Перегрузка, % в течение 1 минуты	G: 150% от номинального тока в течение 60 с;  180% от номинального тока в течение 3 с P: 120% от номинального тока в течение 60 с; 150% от номинального тока в течение 3 с
Характеристика разгона/ замедления	4 линейных, S-кривая 1 и S-кривая 2
Характеристика зависимости U/f	Прямая. Квадратичная. Ломаная по нескольким точкам.
ЭМС фильтр	встроен
Функция AVR	автоматическая стабилизация выходного напряжения
Точность постоянной скорости	±0,5% (V/F), ±0,2% (SVC)
Точность отображения выходной частоты	Цифровое задание: 0.01 Гц Аналоговое задание: максимальная частота х 0.1%
Диапазон скоростей	1:50 (V/F); 1:200 (SVC);
Пусковой момент	0,5 Гц: 150% (V/F ) 0,25 Гц: 180% (SVC)
Несущая частота	1-15 кГц; несущая частота может автоматически регулироваться в зависимости от особенностей нагрузки
Методы управления	V/F – скалярный SVC – векторный с разомкнутым контуром
Панель управления	Несъемная LCD-панель. Выносная панель управления – опция
Управление в векторном режиме	По скорости/по моменту
Встроенные расширенные функции	Пожарный режим, таймер, встроенное ПИД-регулирование, простой ПЛК, компенсация отклонения скорости, вызванного повышением нагрузки, функция управления частотой колебаний (применяется в оборудовании намотки текстильной нити)
Динамическое торможение	Торможение постоянным током
Толчковый режим	Диапазон частоты: 0.0…максимальная частота Отдельное время разгона/замедления для толчкового режима
Простой ПЛК	Задание скорости и времени работы на каждой из 16 ступеней
Входы управления	4 цифровых (DI), поддерживают PNP/NPN логику 1 аналоговый (AI) с диапазоном 0…10 В или 0/4…20 мА
Выходы управления	1 цифровой (Y) 10 В, 20 мА (можно использовать как импульсный – до 50 кГц) 1 релейный (Т): AC – до 250 В, 3.0 А; DC – до 30 В, 1А 1 аналоговый (АО) с диапазоном 0…10 В или 0/4…20 мА
Место установки	В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата
Температура окружающей среды при работе ПЧ	От -10 до +40 °С (эксплуатация со сниженными номинальными характеристиками 1.5% на каждый градус до +50 °С)
Охлаждение	Принудительное воздушное
Температура хранения	От -40 до +70 °С
Вес, кг	3,5
Габарит, ВхШхГ, мм	228х135х160
