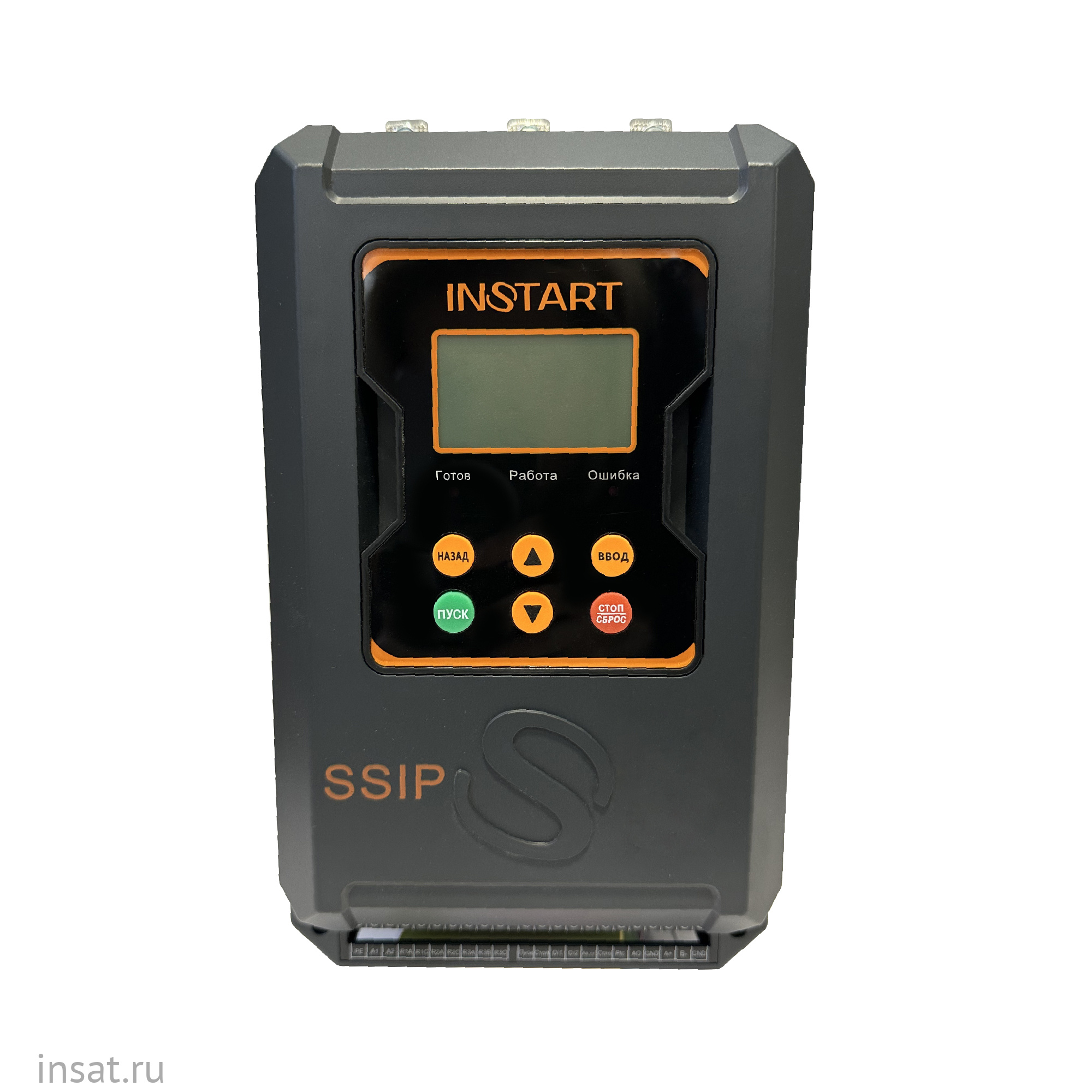

SSIP-450/900-04 INSTART

SSIP-450/900-04

Устройства плавного пуска Instart серии SSIP, применяются практически в любых отраслях промышленности и не только, там где требуется плавный запуск и останов электродвигателей. Серия SSIP применяется с внешним байпасным контактором, что упрощает техническое обслуживание и позволяет применять любой вид и тип контактора

Основные технические характеристики устройства плавного пуска :

• Силовые шины открытого типа для простоты подключения;
• Установка без воздушного зазора;
• ЖК дисплей с русскоязычным меню;
• Встроенный протокол ModBus RTU;
• Журнал событий с хронологией;
• Съемная выносная панель;
• Пофазный контроль тока, напряжения и температуры;
• Подключение РТС-датчика электродвигателя;
• Независимое бесперебойное питание управляющий части устройства.

Технические характеристики

Применение	Насосы / вентиляторы / лифты / общепром
Мощность, кВт	450
Номинальный ток, А	900
Частота электропитания	50/60 Гц
Применяемые электродвигатели	Трехфазные асинхронные с короткозамкнутым ротором
Частота пусков	Не более 5 раз в час (не чаще 1 раза в 12 минут)
Пусковое напряжение	30-70%
Ограничение пускового тока	50-500%
Время пуска	2-60 с
Время останова	0-60
Максимальные рабочий ток	50 - 200 %
Режим пуска	- Режим ограничения тока - Режим рампы по напряжению - Запуск рывком в режиме ограничения тока - Запуск рывком в режиме рампы по напряжению
Режимы останова	- Останов по инерции; - Останов с линейным снижением напряжения
Наличие шунтирующего контактора (Бейпас)	Отсутствует (необходимо использовать внешний контактор)
Релейные выходы	R1: 250 В АС до 3 А; 30 В DC до 3 А; (Работа по байпасу) R2: 250 В АС до 3 А; 30 В DC до 3 А; (программируемое) R3: НО до 3 А, НЗ до 1 A 250 В АС; НО до 3 А, НЗ до 1 A 30 В DC (программируемое)
Входы управления	5 цифровых (3 непрограммируемых и 2 программируемых входа) 1 вход для датчика PTC
Аналоговый выход	1 аналоговый выход 0(4) – 20 мА
Сетевой протокол	Modbus RTU (RS-485)
Функции защиты	Оптимальный комплект защит
Защитное покрытие плат	С2С базовое, С3С опция
Температура о окружающего воздуха	-30…+55°C
Степень защиты	IP00
Система охлаждения	Естественное охлаждение воздухом
Внешние условия	Размещение на высоте до 1000 м. При размещении выше 1000 м следует использовать устройство большей мощности.  Температура окружающего воздуха от -20 до +50°С, влажность воздуха – не более 90%, без конденсата. Размещение устройства – в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5G.
Габарит, ВхШхГ, мм	590х350х230
Вес	29 кг
