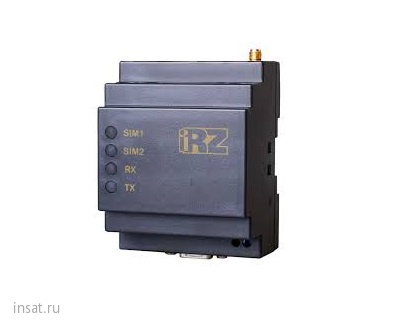

ATM21.B IRZ

Беспроводной GSM/GPRS-модемы ATM21.B обеспечивает передачу данных в сети GPRS по стеку протоколов TCP/IP. Модем автоматически подключается к сети GPRS и устанавливает соединение с заданным сервером. Обеспечивается прозрачное взаимодействие между сторонним программным обеспечением и внешним устройством, подключенным к модему по интерфейсу RS485 и/или RS232. Модем отслеживает состояние GPRS-соединения и в случае его потери самостоятельно восстанавливает соединение.

Модем ATM21.B имеет встроенный блок питания ~220В.

Основные функции и возможности модема:

• возможность одновременной работы с 5-ю соединениями;
• возможность одновременной работы в режимах «клиент» и «сервер»;
• прозрачный режим TCP/IP-to-COM;
• возможность одновременной работы с двумя интерфейсами (RS232 и RS485);
• возможность работы с резервным IP-адресом сервера или резервным сервером;
• возможность резервной работы через CSD;
• две SIM-карты для резервирования услуг, предоставляемых операторами связи;
• отправка SMS-сообщения на заданный номер при потере соединения с сервером;
• различные режимы работы с сервером (всегда на связи, выход на связь по расписанию, звонку или SMS-команде);
• автоматическое отслеживание состояния GSM-модуля и два вида сторожевых таймеров для защиты от зависания;
• интерфейсы RS485 и RS232, 3 входа/выхода GPIO, 1 силовой выход GPO для питания стороннего оборудования;
• управление внешними входами/выходами по SMS-командам или через Интернет;
• отправка SMS-сообщения на заданный номер по сигналам с внешних выводов;
• простота настройки множества модемов со сходными параметрами через программу ATM Control SE;
• поддержка работы со специализированным серверным программным обеспечением iRZ Collector;
• удаленные настройка и обновление встроенного программного обеспечения при работе с iRZ Collector;
• устойчивость к сбоям при обновлении встроенного программного обеспечения;
• корпус с креплением на DIN-рейку

Технические характеристики  ATM21.А

Диапазон рабочих частот:

• 850/900/1800/1900 МГц

Выходная мощность передатчика:

• На частоте 850/900 МГц — 2 Вт
• На частоте 1800/1900 МГц — 1 Вт

Технологии передачи данных:

• GPRS
• CSD
• SMS
• USSD

Характеристики аппаратной части:

• Количество SIM-карт — 2
• Micro-USB для настройки и протоколирования работы модема
• Количество последовательных интерфейсов – 2 (RS232 и RS485)
• Варианты питания модема — 7-40 В DC или ~220 В AC


Электрические характеристики:

От внутреннего блока питания (только ревизия ATM21.B):

• Напряжение питания AC от 90 до 264 В
• Частота напряжения питания 50/60 Гц

От внешнего блока питания:

• Напряжение питания DC от 7 до 40 В
• Ток потребления в режиме GPRS, не более:
• при напряжении питания +12 В — 250 мА
• при напряжении питания +24 В — 125 мА
• Ток потребления в ждущем режиме, не более:
• при напряжении питания +12 В — 80 мА
• при напряжении питания +24 В — 40 мА

Разъёмы и интерфейсы:

• 10-контактный разрывной коннектор (интерфейс RS485, 1 GPO, 3 GPIO, питание модема 7-40 В)
• Разъем DB9-F (интерфейс RS232)
• Разъем Micro-USB (интерфейс USB 2.0)
• Разъем SMA-F для подключения GSM-антенны
• Винтовой клеммный коннектор (питание модема ~220В/50Гц, только ревизия ATM21.B)

Физические характеристики:

• Пластиковый корпус с креплением на DIN-рейку
• Габаритные размеры корпуса (без учета разъемов) — не более 91 x 71 x 59 (Д x Ш x В), (±1мм)
• Габаритные размеры устройства (с учетом разъемов) — не более 102 x 71 x 59 (Д x Ш x В), (±1мм)
• Вес изделия — не более 150 гр.
• Диапазон рабочих температур: от –40°С до +70°С
• Диапазон температур хранения: от –40°С до +85°С
• Допустимая влажность — устройство сохраняет свою работоспособность при относительной влажности не более 80% при температуре 25°С
