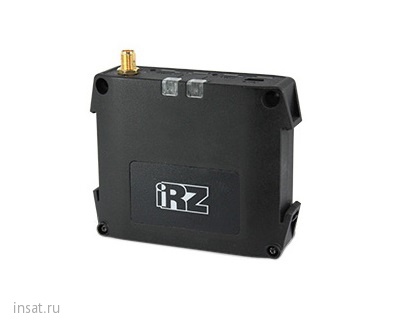

ATM3-485 IRZ

iRZ ATM3-485 представляет собой трехдиапазонный (900/1800/2100 МГц) GSM/3G-модем, разработанный для передачи данных по сетям сотовой связи. Модем поддержива­ет HSDPA/HSUPA/UMTS/EDGE/GPRS и стек протоколов TCP/IP.

При работе iRZ ATM3-485 автоматически подключается к сети Интернет и устанавли­вает соединение с сервером, поддерживая постоянное соединение с ним или рабо­ту по расписанию. Обеспечивается прозрачное взаимодействие между конечным программным обеспечением и внешним устройством, подключенным к модему. Для удобства интеграции модема в существующие системы сбора данных может применяться специализированное серверное приложение iRZ Collector.

Модем оснащен последовательным портом RS485 (так же поддерживается интерфейс RS422) для подключения коммуникационного кабеля и тремя дополнительными выводами GPIO для управ­ления внешними устройствами. Работа выводов GPIO контролируется посред­ством SMS.

В iRZ ATM3-485 предусмотрено резервирование операторов связи путем переклю­чения на вторую SIM-карту. Поддерживается переключение на резервный сервер как при потере соединения с основным, так и по сигналу с внешних выводов моде­ма или посредством SMS-команд.

Модем оснащен настраиваемым сторожевым таймером и способен работать в ши­роком диапазоне входных напряжений питания и температур.

iRZ ATM3-485 предназначен для применения в системах сбора данных, системах управления технологическими процессами, системах телеметрии и телемеханики, а также для использования в автоматизированных системах учета энергоресурсов.

Основные функции и возможности модема:

• поддержка режимов client и server;
• прозрачный режим TCP/IP-to-COM;
• режим Modbus RTU, ASCII;
• возможность работы с резервным IP-адресом сервера или резервным сервером;
• работа с двумя SIM-картами;
• режим CSD;
• отправка SMS-сообщения на заданный номер при потере соединения с сервером;
• различные режимы работы с сервером (всегда на связи, выход на связь по расписанию, звонку или SMS-команде);
• автоматическое отслеживание состояния GSM-модуля и два вида сторожевых таймеров для защиты от зависания;
• управление внешними выводами по SMS-командам;
• отправка SMS-сообщения на заданный номер по сигналам с внешних выводов;
• программа настройки ATM Control с визуальным интерфейсом;
• простота настройки множества модемов со сходными параметрами;
• поддержка работы со специализированным серверным программным обеспечением iRZ Collector;
• удаленная настройка и обновление встроенного программного обеспечения при работе с iRZ Collector;
• устойчивость к сбоям при обновлении встроенного программного обеспечения

Диапазоны частот:

• GSM/GPRS 900/1800 МГц
• UMTS 900/2100МГц

Стандарты связи:

• HSDPA – до 7.2 Мбит/с
• HSUPA – до 5.76 Мбит/с
• UMTS PS – до 384 Кбит/с
• EDGE класс 12 – до 236.8 Кбит/с
• GPRS класс 12 – до 85.6 Кбит/с
• SMS
• USSD

Разъёмы и интерфейсы:

• Разрывной клеммный коннектор (интер­фейс RS485/422, 2 GPIO + 1 GPO (до 500мА), выход 3.3В питания)
• Разъём mini-USB
• Разъём питания MicroFit4
• Разъём SMA для подключения GSM-антенны

Электрические характеристики:

Напряжение питания: от 7 до 40 В;

Ток потребления не более:

• При напряжении питания 12В – 250мА
• При напряжении питания 24В – 125мА

Физические характеристики:

Пластиковый корпус с креплением на DIN-рейку;
Габариты, не более: 75 х 83 х 25 мм
Вес, не более 100 г
Диапазон рабочих температур: -40°C …+65°C
