LA08-45.1P4.U1.K KIPPRIBOR
| Производитель: | KIPPRIBOR |
- Техническое описание
- Документация
KIPPRIBOR LA08-45.1P4.U1.K. Бесконтактный индуктивный датчик. Диаметр корпуса 8 мм. Длина корпуса 45 мм.

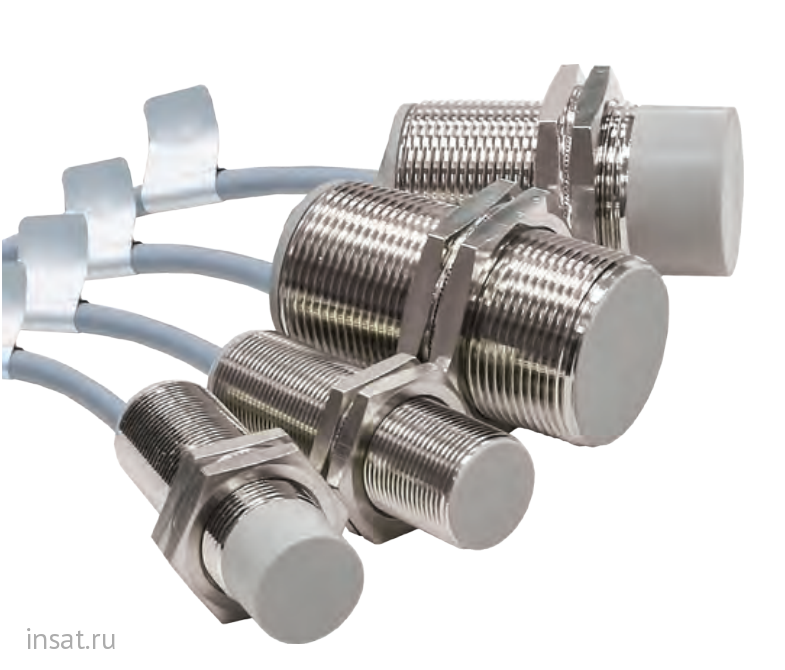

Индуктивные бесконтактные выключатели KIPPRIBOR серии LA – это датчики, выполненные в цилиндрическом корпусе, реагирующие на приближение металлического предмета (объекта) к их чувствительной части. Чувствительная часть индуктивного датчика KIPPRIBOR серии LA расположена с торца и защищена пластиковым колпачком. Номинальное расстояние срабатывания (Sn) датчиков LA зависит от модификации и может составлять 2, 4, 5, 8, 10, 15 мм.К основным особенностям индуктивных датчиков серии LA можно отнести их способность реагировать исключительно на металлические объекты при отсутствии механического контакта с объектом (т.е. на расстоянии). Эта особенность позволяет применять датчики серии LA для мониторинга промежуточных или конечных положений металлических частей, узлов и механизмов. Частота переключения индуктивных датчиков KIPPRIBOR серии LA достаточно высока, что позволяет успешно применять их как первичные датчики скорости в комплексе со счетчиками импульсов и тахометрами.
Наиболее широко индуктивные выключатели используются как альтернатива механическим концевым выключателям. Отсутствие трущихся и подвижных деталей в датчиках KIPPRIBOR серии LA, а также их способность бесконтактно реагировать на объект, увеличивает ресурс работы отдельных узлов и повышает степень надежности оборудования.
Диаметр корпуса 8 мм
|
Напряжение питания |
Схема подключения |
Коммутационная функция |
Номинальное расстояние срабатывания |
Максимальная частота срабатывания |
Модификация |
|
Утапливаемое исполнение |
|||||
|
10…30 VDC |
NPN 3-проводная |
NO |
1 мм |
500 Гц |
LA08-45.1N1.U1.K |
|
NC |
LA08-45.1N2.U1.K |
||||
|
NPN 4-проводная |
NO+NC |
LA08-45.1N4.U1.K |
|||
|
PNP 3-проводная |
NO |
LA08-45.1P1.U1.K |
|||
|
NC |
LA08-45.1P2.U1.K |
||||
|
PNP 4-проводная |
NO+NC |
LA08-45.1P4.U1.K |
|||
|
Неутапливаемое исполнение |
|||||
|
10…30 VDC |
NPN 3-проводная |
NO |
2 мм |
300 Гц |
LA08M-45.2N1.U1.K |
|
NC |
LA08M-45.2N2.U1.K |
||||
|
NPN 4-проводная |
NO+NC |
LA08M-45.2N4.U1.K |
|||
|
PNP 3-проводная |
NO |
LA08M-45.2P1.U1.K |
|||
|
NC |
LA08M-45.2P2.U1.K |
||||
|
PNP 4-проводная |
NO+NC |
LA08M-45.2P4.U1.K |
|||
Технические характеристики
|
Параметр |
Значение параметра |
||||||
|
М08 |
М12 |
М18 |
М30 |
||||
|
DC |
DC |
AC |
DC |
AC |
DC |
AC |
|
|
Напряжение питания |
10…30 VDC |
10…30 VDC; 10…60 VDC; |
20…250 VAC |
10…30 VDC; 10…60 VDC; |
20…250 VAC |
10…30 VDC; 10…60 VDC; |
20…250 VAC |
|
Номинальный ток нагрузки |
≤ 200 мА |
≤ 200 мА |
≤ 400 мА |
≤ 200 мА |
≤ 400 мА |
≤ 200 мА |
≤ 400 мА |
|
Минимальный ток нагрузки |
- |
- |
≥ 5 мА |
- |
≥ 5 мА |
- |
≥ 5 мА |
|
Ток утечки |
≤ 0,01 мА |
≤ 0,01 мА |
≤ 1,8 мА |
≤ 0,01 мА |
≤ 1,8 мА |
≤ 0,01 мА |
≤ 1,8 мА |
|
Падение напряжения |
≤ 2 В |
≤ 1,5 В |
≤ 8 В |
≤ 1,5 В |
≤ 8 В |
≤ 1,5 В |
≤ 8 В |
|
Защита от перегрузки |
да |
да |
нет |
да |
нет |
да |
нет |
|
Точка срабатывания защиты |
220 мА |
220 мА |
- |
220 мА |
- |
220 мА |
- |
|
Защита от переполюсовки |
да |
да |
- |
да |
- |
да |
- |
|
Защита от короткого замыкания |
нет |
||||||
|
Гистерезис переключения |
≤ 15 % Sr(1) |
||||||
|
Точность повторения |
≤ 1 % Sr(1) |
||||||
|
Индикация срабатывания |
Светодиод |
||||||
|
Материал корпуса |
Никелированная латунь |
||||||
|
Материал активной части |
Ударопрочный конструкционный пластик |
||||||
|
Температура эксплуатации |
-25…+70 °C |
||||||
|
Температурная погрешность |
≤ 10 % Sr(1) |
||||||
|
Степень защиты |
IP67 |
||||||
|
Электрическое подключение |
Кабельный вывод, длина 2 м |
||||||
Модификации
