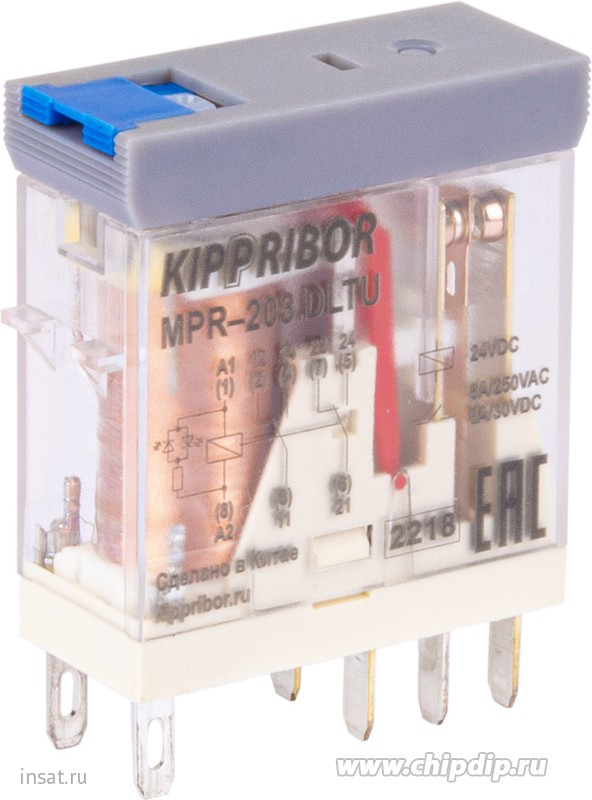

MPR-203.DLTU KIPPRIBOR

MPR-203.DLTU
Производитель: KIPPRIBOR
Номер по каталогу: 154341 Производитель: KIPPRIBOR Цена: 276.00 q ( с НДС )
Купить Добавить в сравнение Перейти к сравнению
Описание: 2-контактное силовое промежуточное реле с напряжением питания 24VDC, светодиодным индикатором, ручным дублером и механическом индикатором срабатывания
  • Техническое описание
  • Документация

MPR-203.DLTU

Промежуточные реле в компактном корпусе
Реле серии MPR позволяют коммутировать как управляющие,так и силовые цепи. В корпусе компактного размера смонтированы две группы переключающих контактов, рассчитанных на токи до 8 А.

Преимущества силовых реле серии MPR:
  • Мощные силовые контакты;
  • Полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82);
  • Прозрачный корпус, позволяющий четко видеть состояние контактов реле;
  • Яркий светодиод индикации срабатывания реле.

Степень защиты силовых реле KIPPRIBOR серии MPR:

  • IP40 – со стороны корпуса;
  • IP00 – со стороны клемм.

Для монтажа на DIN-рейку или плоскость:

Технические характеристики силовых реле KIPPRIBOR серии MPR:

Характеристика Значение
Время включения (при Uном) не более 20 мс
Время выключения (при Uном) не более 10 мс
Диапазон рабочих температур –40...+55 °С
Относительная влажность 5%...85% RH
Атмосферное давление 86...106 кПа
Ударопрочность 10g (длительность полуволны синусоиды ударного импульса 11 мс)
Виброустойчивость 10...55 Гц (удвоенная амплитуда 1,0 мм)
Масса не более 20 г

 Электрические характеристики контактов:

Характеристика Значение
постоянный ток (DC) переменный ток (AC)
Номинальные ток и напряжение 8 A при 30 В 8 A при 250 В
Минимальная коммутируемая нагрузка 1000 мВт (10В/10мА)
Начальное сопротивление не более 50 мОм
Материал контакта серебряный сплав (AgNi)
Электрический ресурс не менее 105
Механический ресурс (при 300 вкл./мин) не менее 107
Электрическая прочность изоляции между группами контактов ≥ 3000 VAC в течение 1 мин (ток утечки 1 мА)

Электротехнические характеристики катушки:

Характеристика Постоянный ток (DС) Переменный ток (АС)
Номинальное напряжение питания Uном 24 В 220 В
Напряжение включения (при 25 °С), не менее 0,75Uном 0,8Uном
Напряжение выключения (при 25 °С), не более 0,10Uном 0,30Uном
Предельное напряжение питания (при 25 °С) 1,10Uном
Мощность катушки 0,53 Вт 1 ВА
Электрическая прочность изоляции между контактами и катушкой ≥ 2000 VAC в течение 1 мин (ток утечки 1 мА)

Модификации

модификации MPR.png
