КонтрАвт ИНТЕГРАФ-3410 - видеографический безбумажный регистратор-контроллер управления электротермическим оборудованием

Видеографический безбумажный регистратор-контроллер ИНТЕГРАФ-3410 представляет собой сертифицированный измерительно-вычислительный комплекс (ИВК) с распределенной архитектурой. Предназначен для управления температурно-временным режимом обработки изделий в электротермическом оборудовании, а также для регистрации, отображения и архивирования всех происходящих процессов и событий. В состав регистратора-контроллера входят:

• Панель оператора - полноцветная сенсорная (Touch screen) панель с диагональю 7” и 10”  - общее управление комплексом, отображение  данных, архивирование данных, создание  и реализация библиотеки рецептур (набор технологических параметров, задающих технологический процесс обработки), передача данных на верхний уровень
• Блоки Р1-Р3 регулирования - измерители-регуляторы МЕТАКОН-6305  - измерение и управление температурой в каждой отдельной зоне по алгоритму "разогрев-выдержка-охлаждение", сигнализация по 3 уровням температуры,  формирование сигналов 3 таймеров. Один регулятор на 1 зону, число зон от 1 до 3
• Блок НК независимого контроля и защиты электротермического оборудования от перегрева - измеритель-регулятор МЕТАКОН-1105 - независимый канал измерения температуры, сигнализация в случае превышения предельно допустимого уровня, используется для защиты электротермического оборудования от перегрева (только для модификаций с Блоком НК)
• Блок КТ контрольных точек - модуль ввода-вывода MDS AIO-4 - измерение 4 дополнительных технологических параметров и сигнализация/управление с выходом на реле (например, дополнительный  контроль температуры  в электротермическом оборудовании, во вспомогательном оборудовании (закалочные ванны), контроль напряжения, тока, уровня вакуума, давления и т.п.), а также регистрация 4 дискретных сигналов (только для модификаций с Блоком КТ)
• Блок питания PSM-36-24 - питание комплекса

Видеографический безбумажный регистратор-контроллер ИНТЕГРАФ-3410 оптимизирован для управления технологическим процессом термообработки изделий по двум широко распространенным температурно-временным алгоритмам:

• процесс термической выдержки материала (изделия) при определенной температуре заданное время

• процесс разогрева, выдержки и охлаждения изделия вместе с термическим оборудованием

Безбумажный регистратор-контроллер ИНТЕГРАФ-3410 выполняет следующие функции:

• Измерение, регулирование и регистрация температуры в зонах электротермического оборудования (1/2/3 зоны)
• ПИД-регулирование температуры по алгоритму «разогрев-выдержка-охлаждение». Сигнализация об окончании времени выдержки. По окончании времени выдержки возможно отключение нагрева, либо поддержание заданной температуры. Регуляторы имеют дискретные ШИМ и аналоговые токовые сигналы управления
• Формирование дискретных сигналов сигнализации с помощью 4 компараторов на каждую зону регулирования (2 компаратора с фиксированными функциями для сигнализации "Выход температуры за пределы технологического допуска" и "Аварийный перегрев в зоне", 2 – свободно конфигурируемые функции). Для всех функций компараторов доступны настройки задержки включения/выключения и отложенной сигнализации при первом выполнении условия срабатывания. Сигналы компараторов могут быть поданы на выходы на реле (до 3 выходов).
• Формирование сигналов 3 таймеров: таймер "Пуска", таймер "Выдержка", таймер "Готовность". Сигналы могут быть поданы на выходы на реле (до 3 выходов)
• Настройка техпроцесса путем выбора рецептур из библиотеки. Объем библиотеки - 20 рецептов. Рецептуры задаются с помощью встроенного редактора.
• Независимый контроль и защита оборудования от аварийного перегрева (измерение по отдельному каналу,  сигнализация с выходом на реле) (только для модификаций с Блоком НК ИНТЕГРАФ-3410-Х-ХХ1-Х- Х-M0)
• Измерение 4 дополнительных аналоговых сигналов (контрольные точки), сигнализация/управление с выходами на реле (для модификаций с Блоком КТ ИНТЕГРАФ-3410-Х-Х4Х-Х- Х-M0). Большой выбор сигналов: температурные, унифицированные сигналы тока и напряжения,  сигналы пирометров, измерителей вакуума и влажности). Функции сигнализации конфигурируются
• Контроль состояния 4 дополнительных дискретных сигналов с возможностью подачи сигналов на выход на реле (для модификаций с Блоком КТ ИНТЕГРАФ-3410-Х-Х4Х-Х- Х-M0). Могут использоваться для записи данных о состоянии оборудования, мехнизмов и т.п. Регистрация и архивирование этих сигналов.
• Возможность управления процессом термообработки внешними кнопками (дублирование экранных кнопок)
• Запись и архивирование  идентификаторов изделий (названий, номеров)
• Архивирование на USB flash  накопитель («Флешку») всех зарегистрированных аналоговых и дискретных сигналов
• Визуализация в виде графиков (трендов) и цифровых индикаторов на панели оператора
• Групповое отображение  сигналов
• Просмотр архивных данных в виде графиков (трендов)
• Формирование, архивирование и просмотр журнала событий
• Связь с верхним уровнем по интерфейсу RS- 485 и Ethernet
• Поддержка протоколов FTP (сервер), VNC (сервер)
• Возможность удаленного управления работой станции с ПК
• Конфигурирование оборудования, входящего в ИВК ИНТЕГРАФ, с панели оператора

Состав видеографического регистратора-контроллера ИНТЕГРАФ-3410

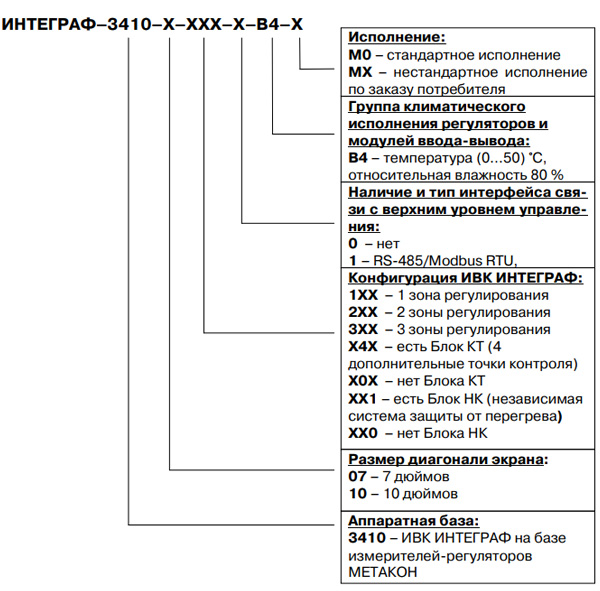

Модификация	Блоки Р (регулирование в зонах) Регулятор МЕТАКОН-6305	Блок КТ (дополнительный контроль и управление по 4 контрольным точкам (параметрам)) Модуль ввода-вывода MDS AIO-4/4R	Блок НК (независимый контроль и защита оборудования от перегрева) Регулятор МЕТАКОН-1105
ИНТЕГРАФ-3410-Х-100-Х-Х-M0	1	0	0
ИНТЕГРАФ-3410-Х-200-Х-Х-M0	2	0	0
ИНТЕГРАФ-3410-Х-300-Х-Х-M0	3	0	0
ИНТЕГРАФ-3410-Х-140-Х-Х-M0	1	1	0
ИНТЕГРАФ-3410-Х-240-Х-Х-M0	2	1	0
ИНТЕГРАФ-3410-Х-340-Х-Х-M0	3	1	0
ИНТЕГРАФ-3410-Х-101-Х-Х-M0	1	0	1
ИНТЕГРАФ-3410-Х-201-Х-Х-M0	2	0	1
ИНТЕГРАФ-3410-Х-301-Х-Х-M0	3	0	1
ИНТЕГРАФ-3410-Х-141-Х-Х-M0	1	1	1
ИНТЕГРАФ-3410-Х-241-Х-Х-M0	2	1	1
ИНТЕГРАФ-3410-Х-341-Х-Х-M0	3	1	1

Технические характеристики безбумажного регистратора-контроллера технологических процессов

Параметр	Значение параметра
Характеристики входных и выходных сигналов
Тип сигналов аналогового ввода задается пользователем независимо для каждого канала	Тип	НСХ	Диапазон измерения	Погрешность
	ТХА	ХА(K)	(-100…+1300) °C	± 0,1 %
	ТХК	ХК(L)	(-100…+750) °C	± 0,1 %
	ТНН	НН(N)	(-50…+1300) °C	± 0,1 %
	ТЖК	ЖК(J)	(-100…+900) °C	± 0,1 %
	ТПП	ПП(S)	(0…1600) °C	± 0,25 %
	ТПП	ПР(R)	(0…1600) °C	± 0,25 %
	ТПП	ПП(B)	(300…1700) °C	± 0,25 %
	ТМК	МК(Т)	(-220... +400) °С (-270... -220) °С	± 0,1 % ± 0,5 %
	ТХКн	ХКн(Е)	(-220... +1000) °С (-270... -220) °С	± 0,1 % ± 0,5 %
	ТВР	ВР(А-1)	(0…2200) °C	± 0,25 %
	ТВР	ВР(А-2)	(0…1800) °C	± 0,25 %
	ТВР	ВР(А-3)	(0…1800) °C	± 0,25 %
	РК-15	РК-15	(400...1500) °С	± 0,15 %
	РС-20	РС-20	(900...2000) °С	± 0,1 %
	ПМТ-2	(0,1…500) мкм рт. ст.	(0…100) %	± 0,5 %
	ПМТ-4	(0,1…200) мкм рт. ст.	(0…100) %	± 0,5 %
	ТСМ	100М (α=0,00428 °C-1)	(-180... +200) °С	± 0,1 %
	ТСМ	50М (α=0,00428 °C-1)	(-180... +200) °С	± 0,1 %
	ТСП	100П(α=0,00391°C-1)	(-200... +850) °С	± 0,1 %
	ТСП	50П(α=0,00391°C-1)	(-200... +850) °С	± 0,1 %
	ТСП	Pt100 (α=0,00385 °C-1)	(-200... +850) °С	± 0,1 %
	Напряжение	(-75…+75) мВ	(0…100) %	± 0,1 %
	Напряжение	(0…50) мВ	(0…100) %	± 0,1 %
	Напряжение	(0…1000) мВ	(0…100) %	± 0,1 %
	Ток	(0…5) мА	(0…100) %	± 0,1 %
	Ток	(0…20) мА	(0…100) %	± 0,1 %
	Ток	(4…20) мА	(0…100) %	± 0,1 %
	Сопротивление	(0…100) Ом	(0…100) %	± 0,1 %
	Сопротивление	(0…250) Ом	(0…100) %	± 0,1 %
	Сопротивление	(0…500) Ом	(0…100) %	± 0,1 %
Число дискретных каналов ввода (дискретных сигналов/тахометров/счетчиков импульсов)	2 - входы управления "Пуск / Стоп" и "Таймер" 4 - для модификаций с дополнительными точками контроля и управления по 4 параметрам
Характеристики дискретных каналов ввода:
гальваническая изоляция	1500 В
уровень лог. 1	(4…30) В
уровень лог. 0	(0…1) В
Число и тип каналов вывода	1. В каждом Блоке Р1...Р3 (регулирование в зонах):  - 2 электромеханических реле с одной группой контактов на переключение (~250 В, 5 А, =120 В, 5 А)  - 2 электромеханических реле с одной группой контактов на замыкание (~250 В, 5 А, =120 В, 5 А)  - 1 токовый выход (активный) 0…5 мА, 0…20 мА, 4…20 мА   2. В Блоке КТ (дополнительный контроль и управление по 4 контрольным точкам (параметрам)):  - 4 электромеханических реле с одной группой контактов на переключение (~250 В, 3 А, =30 В, 3 А) 3. В Блоке НК (независимый контроль и защита оборудования от перегрева):  - 1 электромеханическое реле с одной группой контактов на переключение (~250 В, 5 А, =120 В, 5 А)  - 1 выход типа "открытый коллектор" (=60 В, 150 мА)
Характеристики архива данных
Период выборки	(1…600) с
Объём памяти USB flash "флешка", не менее	8 Гб (FAT32)
Глубина архива данных	60 суток
Характеристики питания
Номинальное напряжение питания	(220 +22/-33) В, 50 Гц
Допустимый диапазон напряжений питания	~(85…264) В, 50 Гц =(120…370) В
Потребляемая мощность, не более	25 В·А
Характеристики интерфейса внешней связи:  панель оператора – верхний уровень
Тип интерфейса	RS-485
Тип линии связи	Экранированная витая пара
Структура сети	Общая шина
Длина линии связи, не более	500 м
Скорость обмена	38400 бит/с
Протокол	Modbus RTU (8N2)
Адресция	Программируется (1…247)
Тип интерфейса	Ethernet 10/100 BaseTX
Тип линии связи	Экранированная витая пара
Структура сети	Общая шина
Длина линии связи, не более	100 м
Скорость обмена	100 Mбит/с
Протокол	Modbus TCP (Port no: 502)
Адресация	Программируется
Характеристики интерфейса внутренней связи: панель оператора – модули ввода-вывода, регуляторы
Тип интерфейса	RS-485
Тип линии связи	Экранированная витая пара
Структура сети	Общая шина
Длина линии связи, не более	500 м
Скорость обмена	38400 бит/с
Протокол	Modbus RTU (8N2)
Условия эксплуатации панели оператора	Температура: (0…45) °С Влажность: 90 % при 35 °С Атмосферное давление (84…106) кПа
Условия эксплуатации регуляторов	Температура: (0…50) °С Влажность: 80 % при 35 °С Атмосферное давление (86…106,7) кПа
Условия эксплуатации модулей ввода-вывода			ИНТЕГРАФ-3410-X-X-X-B4-M0
			Температура: (0…50) °С Влажность: 80 % при 35 °С
Масса комплекта, не более	3 кг
