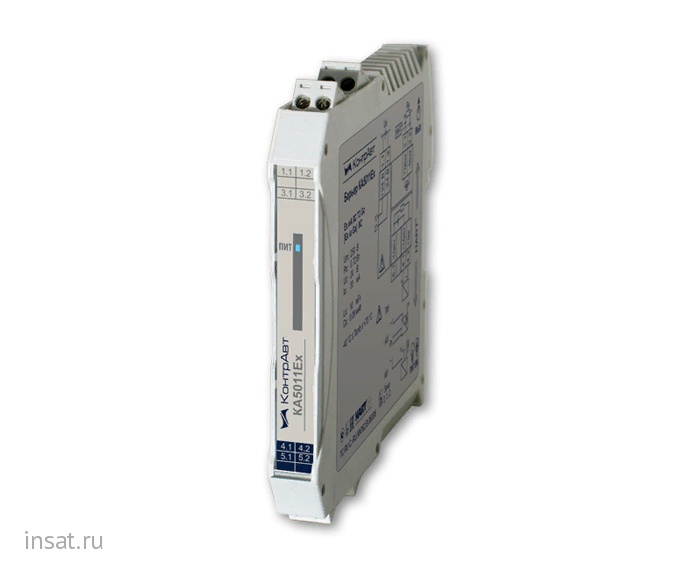

КА5011Ex-00 КонтрАвт
| Производитель: | КонтрАвт |
- Техническое описание
- Документация
КА5011Ex-00
Барьеры могут работать как с активными, так и с пассивными источниками сигнала. Барьеры искрозащиты обеспечивают питанием (18…24) В пассивные источники по двухпроводной или по трёхпроводной схеме подключения.
Выходной сигнал барьера искрозащиты ‒ токовый активный (4…20) мА, дополнительный источник питания для питания выходных цепей не требуется.
Барьеры искрозащиты обеспечивают гальваническое разделение входных сигнальных цепей, выходных сигнальных цепей и цепей питания между собой.
Модификации барьеров искробезопасности КА5011Ех-01 и -11 поддерживают двунаправленную передачу цифровых сигналов по протоколу HART.
Питание на барьеры искробезопасности может подаваться как через клеммы, так и через специально предназначенные шинные соединители (модификации КА5011Ех-10 и -11). Питание через шинные соединители целесообразно применять, когда в шкафу НКУ на одной DIN-рейке рядом располагается много барьеров искробезопасности.
Применение узких барьеров искрозащиты КА5011Ех (ширина корпуса 12,5 мм) обеспечивает значительную экономию места на DIN-рейке в шкафах
Функции барьеров искрозащиты
- Измерение входного активного или пассивного унифицированного сигнала постоянного тока (4…20) мА и его преобразование в активный унифицированный выходной сигнал постоянного тока (4…20) мА. Дополнительное питание выходного сигнала не требуется
- Питание пассивных источников входных сигналов напряжением постоянного тока (18…24) В по двухпроводной или по трёхпроводной схеме подключения
- Гальваническая изоляция входных и выходных сигнальных цепей, а также цепей питания барьера между собой, электрическая прочность изоляции ~1500 В, 50 Гц
- Передача цифровых сигналов по протоколу HART из взрывоопасной зоны во взрывобезопасную и наоборот
Общие сведения
- Высокая точность преобразования ±0,1 %
- Расширенный диапазон рабочих температур от минус 40 до плюс 70 °C
- Защита от электромагнитных помех при передаче сигналов на большие расстояния
- Передача сигнала (4…20) мА на удаленные вторичные приборы по стандартным электротехническим проводам
- Монтаж на DIN-рейку по EN 50022 внутри шкафов автоматики и в шкафах низковольтных комплектных устройств
- Экономию места в монтажном шкафу ‒ ширина корпуса 12,5 мм
- Простой монтаж/демонтаж за счёт применения разъёмных винтовых клемм
- Простота и удобство монтажа при использовании шинных соединителей для питания групп барьеров
Область применения барьеров искрозащиты (барьеров искробезопасности)
Системы измерения, сбора и регистрации данных, контроля и регулирования в технологических процессах, в системах транспортировки и хранения в нефтяной, газовой, химической отраслях промышленности, при производстве лакокрасочной и спиртосодержащей продукции.
Технические характеристики
| Тип входного сигнала | ток (4…20) мА, активный или пассивный | |
| Тип выходного сигнала | ток (4…20) мА, активный | |
| Диапазон линейности выходного тока | (3,6…22) мА | |
| Количество каналов | 1 | |
|
Предел основной допускаемой погрешности преобразования, не более |
±0,1 % | |
|
Дополнительная погрешность в диапазоне рабочих температур от -40 до +70 °С |
0,006 % / градус | |
|
Время изменения выходного сигнала при ступенчатом изменении входного с 10 до 90 %, не более |
35 мс | |
|
Номинальное значение сопротивления нагрузки токового выхода |
100 Ом | |
|
Допустимый диапазон сопротивлений нагрузки токового выхода |
(0…500) Ом | |
|
Характеристики встроенного в барьер источника питания для питания источника сигнала:
Напряжение источника питания |
(18…24) В 20 мВ |
|
|
Гальваническая изоляция входных цепей/выходных цепей/цепей питания барьера |
~1500 В, 50 Гц | |
|
Характеристики искробезопасных цепей с маркировкой взрывозащиты [Ex ia Ga] IIC:
Максимальное напряжение Um |
250 В |
|
| Номинальное напряжение питания барьера искробезопасности |
= 24 В |
|
| Допустимый диапазон напряжений питания барьера искробезопасности |
(18…30) В |
|
| Потребляемая мощность, не более | 3,5 Вт | |
|
Защита от смены полярности по питанию и возможность работы |
да | |
|
Характеристика помехозащищенности:
Устойчивость к воздействию микросекундных импульсных помех по ГОСТ Р 51317.4.5 |
Степень жёсткости испытаний 3 Критерий А |
|
|
Установление режимов:
Время установления рабочего режима (предварительный прогрев), не более |
|
|
|
Условия эксплуатации:
Группа по ГОСТ Р 52931 |
||
|
С4 |
||
| Масса, не более | 100 г | |
| Габаритные размеры, не более | (114,5 х 112,5 х 12,5) мм | |
| Гарантия | 36 месяцев | |
Модификации и обозначение при заказе
