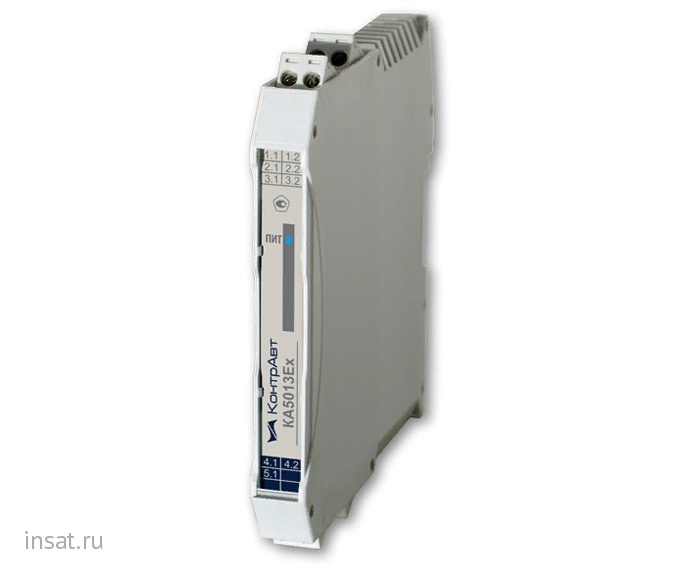

Барьеры рассчитаны на работу с активными или пассивными источниками сигнала по двух- и трёхпроводной схеме подключения.
Выходные сигналы барьера искрозащиты ‒ два токовых активных сигнала (4…20) мА (разветвление сигнала 1 в 2), дополнительный источник питания для питания выходных цепей не требуется.
Барьеры искрозащиты обеспечивают гальваническое разделение входных сигнальных цепей, каждой из двух выходных сигнальных цепей и цепей питания между собой.
Модификации барьеров искробезопасности КА5013Ех-01 и -11 поддерживают двунаправленную передачу цифровых сигналов по протоколу HART (по одному выходу).
Питание на барьеры искробезопасности может подаваться как через клеммы, так и через специально предназначенные шинные соединители (модификации КА5013Ех-10 и -11). Питание через шинные соединители целесообразно применять, когда в шкафу НКУ на одной DIN-рейке рядом располагается много барьеров искробезопасности.
Применение узких барьеров искрозащиты КА5013Ех (ширина корпуса 12,5 мм) обеспечивает значительную экономию места на DIN-рейке в шкафах
Системы измерения, сбора и регистрации данных, контроля и регулирования в технологических процессах, в системах транспортировки и хранения в нефтяной, газовой, химической отраслях промышленности, при производстве лакокрасочной и спиртосодержащей продукции.
| Количество входных каналов преобразования | 1 | |
| Тип входного сигнала | ток (4…20) мА, активный/пассивный | |
| Пределы основной допускаемой погрешности преобразования, не более | ±0,1 % | |
| Дополнительная погрешность в диапазоне рабочих температур от -40 до +70 °С | 0,006 % / °С | |
| Падение напряжения на входе при входном токе 22 мА |
КА5013Ex-Х1: 9,1 В КА5013Ex-Х0: 6,7 В |
|
|
Характеристики искробезопасных цепей с маркировкой взрывозащиты [Ex ia Ga] IIC:
Максимальное напряжение Um |
250 В |
|
| Количество выходных сигналов | 2 (разветвление 1 в 2) | |
| Тип выходного сигнала | ток (4…20) мА, активный | |
| Диапазон линейности выходного тока | (3,6…22) мА | |
| Максимальный выходной ток | 22 мА | |
| Время изменения выходного сигнала при ступенчатом изменении входного с 10 до 70 %, не более | 35 мс | |
| Номинальное значение сопротивления нагрузки токового выхода | 100 Ом | |
| Допустимый диапазон сопротивлений нагрузки токового выхода |
КА5013Ex-Х1: (0…300) Ом КА5013Ex-Х0: (0…400) Ом |
|
| Гальваническая изоляция между входными и выходными сигнальными цепями, двумя выходными цепями и цепями питания | ~1500 В, 50 Гц | |
| Номинальное напряжение питания барьера искробезопасности | =24 В | |
| Допустимый диапазон напряжений питания барьера искробезопасности | (18…30) В | |
| Потребляемая мощность, не более | 4,5 Вт | |
| Защита от смены полярности по питанию и возможность работы | да | |
|
Характеристика помехозащищенности:
Устойчивость к воздействию микросекундных импульсных помех по ГОСТ Р 51317.4.5 |
|
|
|
Установление режимов:
Время установления рабочего режима (предварительный прогрев), не более |
5 мин |
|
|
Условия эксплуатации:
Группа по ГОСТ Р 52931 |
|
|
| Масса, не более | 150 г | |
| Габаритные размеры, не более | (114,5×112,5×12,5) мм | |
| Гарантия | 36 месяцев | |
Барьеры рассчитаны на работу с активными или пассивными источниками сигнала по двух- и трёхпроводной схеме подключения.
Выходные сигналы барьера искрозащиты ‒ два токовых активных сигнала (4…20) мА (разветвление сигнала 1 в 2), дополнительный источник питания для питания выходных цепей не требуется.
Барьеры искрозащиты обеспечивают гальваническое разделение входных сигнальных цепей, каждой из двух выходных сигнальных цепей и цепей питания между собой.
Модификации барьеров искробезопасности КА5013Ех-01 и -11 поддерживают двунаправленную передачу цифровых сигналов по протоколу HART по выходу 1.
Питание на барьеры искробезопасности может подаваться как через клеммы, так и через специально предназначенные шинные соединители (модификации КА5013Ех-10 и -11). Питание через шинные соединители целесообразно применять, когда в шкафу НКУ на одной DIN-рейке рядом располагается много барьеров искробезопасности.
