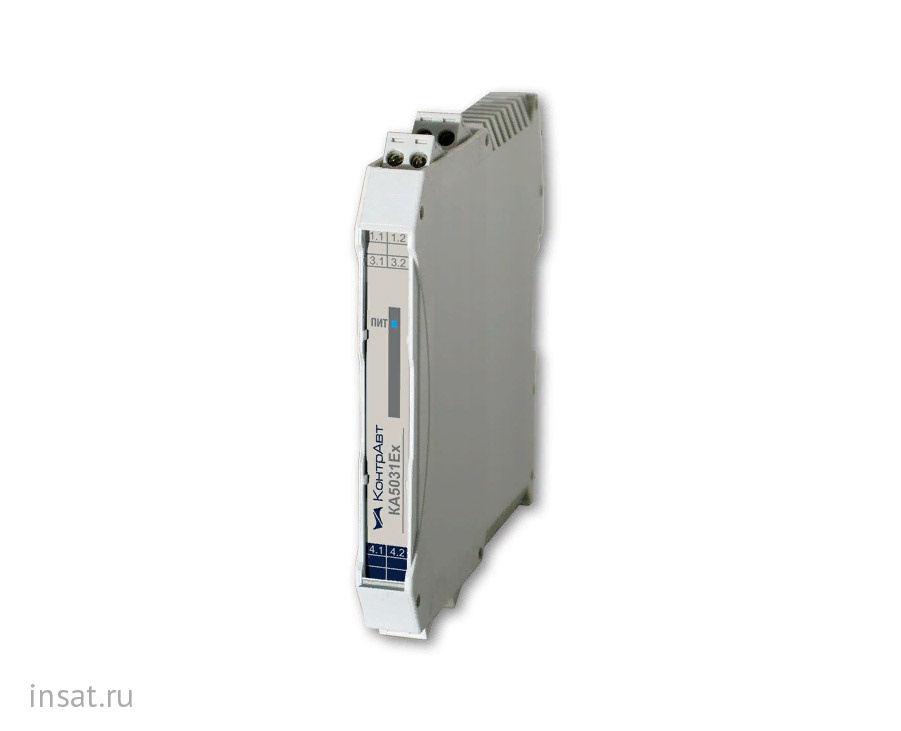

КА5031Ex КонтрАвт

Цены на доступные модификации КонтрАвт КА5031Ex

Внимание! Цена указана для модификации  без шины питания, без поддержки протокола HART.

Для подбора и заказа нужной конфигурации, обратитесь к менеджеру ИнСАТ по телефону +7(495) 989-22-49

Модель	Цена с НДС, руб.
КА5031Ex-00	6 600
КА5031Ex-10	7 560
КА5031Ex-01	7 200
КА5031Ex-11	7 740

Функции барьеров искрозащиты

• Измерение входного активного унифицированного сигнала постоянного тока (4…20) мА и его преобразование в активный унифицированный выходной сигнал постоянного тока (4…20) мА. Дополнительное питание выходного сигнала не требуется
• Гальваническая изоляция входных и выходных сигнальных цепей, а также цепей питания барьера между собой, электрическая прочность изоляции ~1500 В, 50 Гц
• Передача цифровых сигналов по протоколу HART из взрывоопасной зоны во взрывобезопасную и наоборот

Общие сведения

• Высокая точность преобразования ±0,1 %
• Расширенный диапазон рабочих температур от минус 40 до плюс 70 °C
• Защита от электромагнитных помех при передаче сигналов на большие расстояния
• Передача сигнала (4…20) мА на удаленные вторичные приборы по стандартным электротехническим проводам
• Монтаж на DIN-рейку по EN 50022 внутри шкафов автоматики и в шкафах низковольтных комплектных устройств
• Экономию места в монтажном шкафу ‒ ширина корпуса  12,5 мм
• Простой монтаж/демонтаж за счёт применения разъёмных винтовых клемм
• Простота и удобство монтажа при использовании шинных соединителей для питания групп барьеров

Область применения барьеров искрозащиты (барьеров искробезопасности)

Системы измерения, сбора и регистрации данных, контроля и регулирования в технологических процессах, в системах транспортировки и хранения в нефтяной, газовой, химической отраслях промышленности, при производстве лакокрасочной и спиртосодержащей продукции.

Технические характеристики КА5031Ex

Тип входного сигнала	ток (4…20) мА, активный
Тип выходного сигнала	ток (4…20) мА, активный
Диапазон линейности выходного тока	(3,6…22) мА
Количество каналов	1
Предел основной допускаемой погрешности преобразования, не более	±0,1 %
Дополнительная погрешность в диапазоне рабочих температур от -40 до +70 °С	0,006 % / градус
Время изменения выходного сигнала при ступенчатом изменении входного с 10 до 90 %, не более	35  мс
Номинальное значение сопротивления нагрузки токового выхода	100 Ом
Допустимый диапазон сопротивлений нагрузки токового выхода	(0…500) Ом
Гальваническая изоляция входных цепей/выходных цепей/цепей питания барьера	~1500 В, 50 Гц
Характеристики искробезопасных цепей с маркировкой взрывозащиты [Ex ia Ga] IIC: Максимальное напряжение Um Максимальное выходное напряжение Uo Максимальный выходной ток Io Максимальная выходная мощность Po Максимальная внешняя емкость Co Максимальная внешняя индуктивность Lo	250 В 25,2 В 98 мА 0,62 Вт 0,09 мкФ 2 мГн
Номинальное напряжение питания барьера искробезопасности	= 24 В
Допустимый диапазон напряжений питания барьера искробезопасности	(18…30) В
Потребляемая мощность, не более	3 Вт
Защита от смены полярности по питанию и возможность работы	да
Характеристика помехозащищенности: Устойчивость к воздействию микросекундных импульсных помех по ГОСТ Р 51317.4.5 Устойчивость к воздействию наносекундных импульсных помех по ГОСТ 30804.4.4	Степень жёсткости испытаний 3 Критерий А
Установление режимов: Время установления рабочего режима (предварительный прогрев), не более Время непрерывной работы	5 мин круглосуточно
Условия эксплуатации: Группа по ГОСТ Р 52931 Температура Влажность (с конденсацией влаги)
	С4 (-40…+70) °С 100 % при 30 °С
Масса, не более	150 г
Габаритные размеры, не более	(114,5 х 112,5 х 12,5) мм
Гарантия	36 месяцев

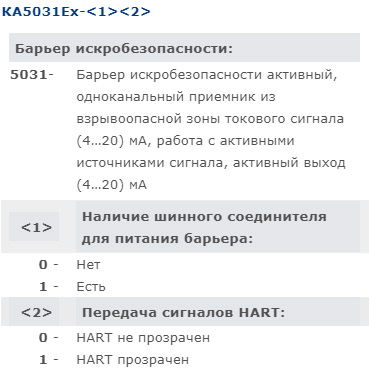

Обозначения при заказе

КА5031Ех-10 ‒ Барьер искробезопасности активный, одноканальный приёмник из взрывоопасной зоны токового сигнала (4…20) мА, работа с активными источниками сигнала, активный выход (4…20) мА. Модификация 10 имеет шинный соединитель для питания барьера, передачу сигнала по HART протоколу не поддерживает.
