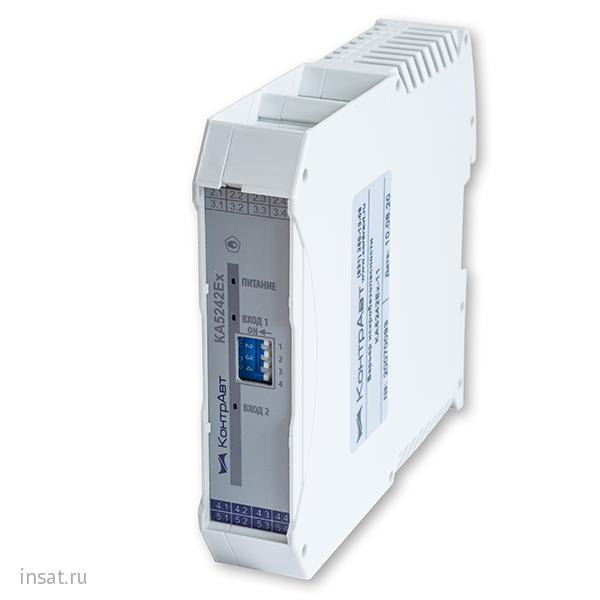

КА5242Ex-11 КонтрАвт

Name: КА5242Ex-11
Brand: КонтрАвт
SKU: 135014
Price: 16020 RUB
Availability: InStock

Номер по каталогу: 135014 Производитель: КонтрАвт Цена: 16 020.00 q ( с НДС )

Купить Добавить в сравнение Перейти к сравнению

Описание: Двухканальный приёмник дискретных сигналов: «сухой контакт» и контакт с контролем целостности цепи, сигнал стандарта NAMUR 2 входа не изолированы, 2 выхода по каждому входу Изоляция входы-выходы-попарно выходы между собой-питание Шина питания и общий сигнал ОШИБКА (опция) Маркировка взрывозащиты [Ex ia Ga] IIC и Ex nA [ia Ga] IIC Т4 Gc X

Техническое описание
Документация

КА5242Ex-11

Барьеры искробезопасности обеспечивают приём входных дискретных сигналов от источников сигнала, расположенных во взрывоопасной зоне, и его воспроизведение на своём выходе во взрывобезопасной зоне.

Барьеры искробезопасности предназначены для подключения датчиков с выходными дискретными сигналами «сухой контакт» и контакт с контролем целостности цепи, а также датчиков с выходным сигналом стандарта NAMUR.

Входы барьера не изолированы между собой.

Барьеры двухканальные, по два выхода на канал.

Барьеры искрозащиты обеспечивают гальваническое разделение входных сигнальных цепей, выходных сигнальных цепей, попарно выходов между собой, цепей питания, а также между выходом «Ошибка» на шине и всеми остальными цепями.

Питание на барьеры искробезопасности может подаваться как через клеммы, так и через специально предназначенные шинные соединители (модификации КА5242Ех-1N). Питание через шинные соединители целесообразно применять, когда в шкафу НКУ на одной DIN-рейке рядом располагается много барьеров искробезопасности.

Применение узких барьеров искрозащиты КА5242Ех (ширина корпуса 22,5 мм, 11,25 мм на канал) обеспечивает значительную экономию места на DIN-рейке в шкафах.

Функции

Преобразование дискретных сигналов датчиков в дискретные сигналы на выходе (сухой контакт или транзистор в зависимости от модификации)
Контроль входных сигналов в соответствии со стандартом NAMUR. Контроль включает в себя определение короткого замыкания или обрыва цепи входного дискретного датчика, а также индикацию и формирование выходного сигнала «Ошибка»
Формирование питания для искробезопасного датчика NAMUR
Отдельные выходы сигнала датчика и сигнала «Ошибка»
Дублирование выходного сигнала датчика на два выхода на канал (задаётся пользователем)
Дублирование сигнала «Ошибка» на шину (модификации КА5242Ех-1N)
Инверсия выходного сигнала датчика и сигнала «Ошибка» (задаётся пользователем)
Гальваническая изоляция входных и выходных сигнальных цепей, попарно выходов между собой, цепей питания барьера, а также между выходом «Ошибка» на шине и всеми остальными цепями, электрическая прочность изоляции ~1500 В, 50 Гц

Общие сведения

Расширенный диапазон рабочих температур от минус 40 до плюс 70 °C
Защита от электромагнитных помех при передаче сигналов на большие расстояния
Монтаж на DIN-рейку по EN 50022 внутри шкафов автоматики и в шкафах низковольтных комплектных устройств
Экономия места в монтажном шкафу ‒ ширина корпуса 12,5 мм (11,25 мм на канал)
Простой монтаж/демонтаж за счёт применения разъёмных винтовых клемм
Простота и удобство монтажа при использовании шинных соединителей для питания групп барьеров

Область применения

Системы сбора и регистрации данных, контроля и регулирования в технологических процессах, в системах транспортировки и хранения в нефтяной, газовой, химической отраслях промышленности.

Технические характеристики

Количество входов	2, входы не изолированы между собой
Время передачи дискретного сигнала от входных цепей к выходным цепям, не более	10 мс
Напряжение на ненагруженном входе	от 8,0 до 8,4 В
Значения силы постоянного тока в цепи датчика для состояний «включено»/«выключено»: менее 1,2 мА более 2,1 мА 1,55±0,2 мА	Состояние входа: «выключено» «включено» «переключение»
Значение силы постоянного тока в цепи датчика при определении состояния ошибки (короткого замыкания и обрыва датчика): менее 0,35 мА более 6,2 мА	Ошибка: «обрыв цепи датчика» «короткое замыкание цепи датчика»
Количество выходов	4, выходы попарно изолированы между собой
Дополнительный выход «Ошибка» на шине в КА5242Ex-1N	1, n-p-n транзистор
Выходные сигналы
Реле: Коммутируемое напряжение переменного тока, не более Коммутируемый переменный ток, не более Коммутируемое напряжение постоянного тока, не более Коммутируемый постоянный ток, не более	NO, группа контактов на замыкание 250 В 3 А 100 В (30 В) 0,2 А (3 А)
n-p-n транзистор: Максимальное постоянное напряжение на выходе Максимальный ток выхода	открытый коллектор 60 В 150 мА
n-p-n оптотранзистор, (выход сигнала "Ошибка" на шине в модификациях барьеров КА5242Ex-1N): Максимальное постоянное напряжение на выходе Максимальный ток выхода	открытый коллектор 50 В 30 мА
Гальваническая изоляция входных цепей/выходных цепей/попарно выходов между собой/цепей питания барьера/выхода «Ошибка» на шине	~1500 В, 50 Гц
Характеристики искробезопасных цепей с маркировкой взрывозащиты [Ex ia Ga] IIC: Максимальное напряжение Um Максимальное выходное напряжение Uo Максимальный выходной ток Io Максимальная выходная мощность Po Максимальная внешняя емкость Co Максимальная внешняя индуктивность Lo	250 В 11,6 В 15 мА 0,05 Вт 0,5 мкФ 140 мГн
Номинальное напряжение питания барьера	= 24 В
Допустимый диапазон напряжений питания барьера	(18…30) В
Потребляемая мощность, не более	2 Вт
Защита от смены полярности по питанию и возможность работы	да
Установление режимов: Время установления рабочего режима, не более Время непрерывной работы	0,5 с круглосуточно
Условия эксплуатации: Группа по ГОСТ Р 52931 Температура Влажность (без конденсации влаги)	С4 (-40…+70) °С 95 % при 35 °С
Масса, не более	150 г
Габаритные размеры, не более	(115х110х22,5) мм
Гарантия	36 месяцев
