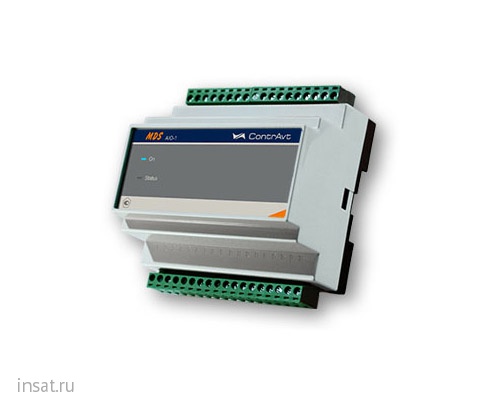

MDS AIO-1 КонтрАвт
| Производитель: | КонтрАвт |
- Техническое описание
- Документация
Внимание! Цена указана за модификацию с 4-мя реле и 2-мя драйверами симисторов, без аналоговых выходов и в климатическом исполнении B4. Стоимость других модификаций указана в таблице ниже.
Нужную модификацию уточните с менеджером ИнСАТ при заказе.
Модификации
Комбинированные MDS-модули ввода/вывода аналоговых и дискретных сигналов Кл. точности - 0.1
| Модель | Цена с НДС, руб. |
| MDS AIO-1/4R/2S/0J-B4 | по запросу |
| MDS AIO-1/4R/2S/0J-C4 | по запросу |
| MDS AIO-1/4R/2S/1J-B4 | по запросу |
| MDS AIO-1/4R/2S/1J-C4 | по запросу |
| MDS AIO-1/4R/2T/0J-B4 | по запросу |
| MDS AIO-1/4R/2T/0J-C4 | по запросу |
| MDS AIO-1/4R/2T/1J-B4 | по запросу |
| MDS AIO-1/4R/2T/1J-C4 | по запросу |
MDS AIO-1 Модули комбинированные ввода-вывода аналоговых и дискретных сигналов
MDS-модули (Modules for Distributed Systems) обеспечивают периферийный (удаленный) ввод/вывод аналоговых и дискретных сигналов в распределенных управляющих системах и системах сбора данных.
Модули имеют 1 универсальный канал измерения аналоговых сигналов термопар, термопреобразователей сопротивления, сигналов пирометров, сигналов датчиков вакуума ПМТ, унифицированных сигналов тока, напряжения, сигналов сопротивления, а также 4 независимых канала ввода дискретных сигналов.
Модули могут иметь 1 активный унифицированный токовый выход аналоговых сигналов (0…5, 0…20, 4…20) мА с индивидуальной гальванической развязкой в зависимости от модификации модуля.
Модули имеют 6 независимых каналов вывода дискретных сигналов с индивидуальной гальванической развязкой с различными типами выхода в зависимости от модификации модуля.
MDS-модули поддерживают протокол MODBUS RTU. Для интеграции модулей в SCADA систему рекомендуется использовать ОРС сервер Master OPC от фирмы Инсат.
Функции модуля ввода-вывода аналоговых и дискретных сигналов MDS АIO-1
- Измерение аналоговых сигналов от термопар, термопреобразователей сопротивления, унифицированных сигналов напряжения и тока, сигналов пирометров и датчиков вакуума ПМТ
- Программный выбор типа входного сигнала
- Линеаризация НСХ
- Автоматическая компенсация термо-ЭДС холодного спая
- Линейное масштабирование унифицированных сигналов
- Коррекция результатов измерения путем смещения на фиксированную величину
- Функция извлечения квадратного корня для унифицированных входных сигналов и сигналов сопротивления
- Цифровая фильтрация входных дискретных сигналов
- Выполнение логических функций с группой входных дискретных сигналов
- Четыре 32-битных счётчика по входным дискретным сигналам
- Выполнение встроенных функций дискретными выходами (8 функций)
- Фиксация в энергонезависимой памяти максимального и минимального значения измеренного технологического параметра с момента последнего сброса (функция логгера)
- Функция счётчика моточасов
- Обеспечение сетевого информационного обмена по интерфейсу RS-485
- Поддержка протокола MODBUS RTU
- Индикация результатов диагностики аварийных ситуаций
Общие сведения
- Высокая точность преобразования 0,1 %
- Широкий диапазон рабочих температур -40 … +60 °С
- Диапазон напряжений питания 18…36 В
- Гальваническая развязка входных и выходных цепей, RS-485 и цепей питания
- Настройка с помощью конфигуратора SetMaker
- Разъёмные клеммные соединители
Технические характеристики модулей ввода-вывода аналоговых и дискретных сигналов MDS АIO-1
| Аналоговый вход AI | 1 универсальный, гальванически изолированный | |
| Тип входного сигнала | термопары, термосопротивления, напряжение, ток, сопротивление | |
| Основная погрешность | 0,10% | |
| Период опроса | 100 мс | |
| Дискретные входы DI | 4 пассивных, групповая гальваническая изоляция | |
| Максимальная измеряемая частота последовательности импульсов | 100 Гц | |
| Диапазон счёта счётчика импульсов | 18…36 В | |
| Аналоговый выход AO | активный (0…5, 0…20, 4…20) мА, инди- видуальная гальваническая изоляция | |
| Погрешность установки тока | 0,10% | |
| Гальваническая изоляция входы–выходы–интерфейс–цепи питания | 1500 В | |
| Интерфейс / протоколы | RS-485 / MODBUS RTU | |
| Скорость передачи данных | до 115,2 кбод | |
| Время отклика на запрос (MODBUS RTU, 115,2 кбод), не более 1 | 10 мс | |
| Допустимый диапазон напряжений питания | = 18…36 В | |
| Защита от перемены полярности напряжения питания | есть | |
| Габариты, не более | 108 х 94 х 59 мм | |
| Корпус | MDS тип 1.1 (см. стр. 46) | |
| Условия эксплуатации: | закрытые взрывобезопасные помеще- ния без агрессивных паров и газов | |
| климатическое исполнение по ГОСТ Р 52931 | В4 | С4 |
| температура | 0...50 °С | -40…+60 °С |
| влажность, при 35 °С | 80% | 95% |
| Масса, не более | 500 г | |
| Гарантия | 36 месяцев | |
Обозначение при заказе:
