НПСИ-230-ПМ10 КонтрАвт

Внимание! Указана цена на базовую модификацию. Стоимость других модификаций указана в таблице ниже.
Для консультации и подбора нужной модификации обращайтесь к менеджерам ИнСАТ по телефонам +7 495 989-22-49 или +7 800 707-07-29.

Модификации

Модель

НПСИ-230-ПМ10-0С-220-М0

НПСИ-230-ПМ10-0С-24-М0

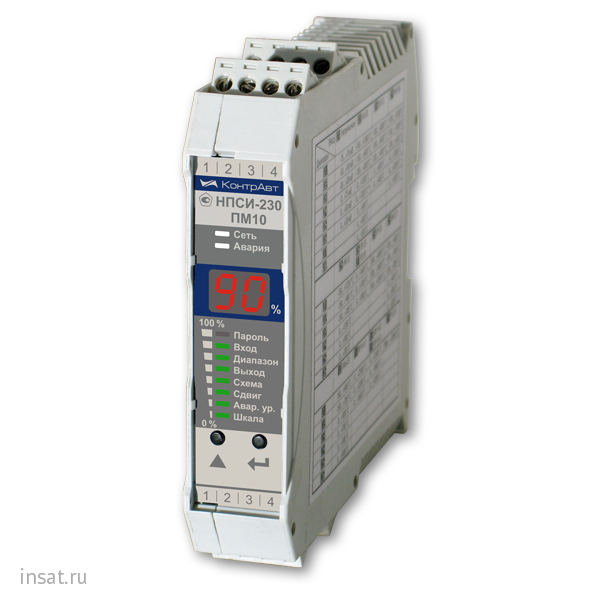

КонтрАвт НПСИ-230-ПМ10 нормирующий преобразователь сигналов потенциометров и потенциометрических датчиков

Предназначен для преобразования сигналов потенциометров (положения потенциометра) и потенциометрических датчиков в унифицированный токовый сигнал (0…5) мА, (0…20) мА, (4…20) мА

• Программный выбор типа характеристики потенциометра
• Линеаризация характеристик потенциометров – зависимость выходного сигнала от положения потенциометра линейная
• 3-проводная схема подключения потенциометра
• Внимание! Преобразователь нормирующий НПСИ-230-ПМ10 полностью заменяет снятый с производства Преобразователь нормирующий НПСИ-ПМ. Технические характеристики этих преобразователей идентичны, но Преобразователь нормирующий НПСИ-230-ПМ10 имеет увеличенный с 3 до 5 лет межповерочный интервал.

Общие сведения

• Гальваническая изоляция между собой входов, выходов, питания прибора
• Активный токовый выход
• Индикация на передней панели уровня выходного сигнала на цифровом дисплее и бар-графом
• Программный выбор (конфигурирование) типа входного сигнала, диапазона преобразования и других функций с передней панели с помощью кнопок и цифрового  светодиодного дисплея
• Задание границ преобразования сигналов потенциометрических датчиков
• Диагностика и сигнализация аварийных ситуаций:
• обрыв потенциометра (номинал больше допустимого более чем на 30 %)
• замыкание потенциометра (номинал меньше допустимого более чем на 30 %)
• обрыв выходных цепей (для тока (4…20) мА)
• выход параметра за пределы допустимого диапазона преобразования
• целостность параметров в энергонезависимой памяти
• Ограничение доступа к конфигурированию с помощью пароля
• Компактный корпус, ширина 22,5 мм – экономия места в монтажном шкафу
• Разъемные винтовые клеммы обеспечивают простой монтаж
• Высокая точность преобразования 0,1 %
• Расширенный диапазон рабочих температур (-40…+70) °С
• Высокая температурная стабильность (0,005 % / градус)
• Диапазон напряжений питания ~(85…265) В или =(12…36) В (модификация)

Конфигурирование преобразователя потенциометра с передней панели

Пользователь с передней панели выбирает:

• Тип характеристики
• Границы диапазона преобразования
• Диапазон выходного токового сигнала (0…5) мА, (0…20) мА, (4…20) мА
• Уровень выходного сигнала при возникновении аварийной ситуации (высокий/низкий)
• Наличие индикации уровня выходного сигнала бар-графом (есть/нет)

Применение измерительных преобразователей потенциометров обеспечивает

• Гальваническую изоляцию между собой входов, выходов, питания
• Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий
• Линеаризацию  характеристик потенциометра
• Гибкость при проектировании и наладке
• Унификацию сигналов в системе

Технические характеристики

Предел основной допускаемой погрешности преобразования, не более	±0,1 %
Дополнительная погрешность в диапазоне рабочих температур от -40 до +70 °С	0,005 % / градус
Дополнительная погрешность при изменении напряжения питания во всём диапазоне напряжений питания, не более	±0,02 %
Схема подключения преобразователя	3-проводная
Диапазон допустимых номинальных сопротивлений подключаемых потенциометров Rmaх	(0,1…10) кОм
Подавление помех 50 Гц последовательного/общего вида	70/90 дБ
Устойчивость к электромагнитным воздействиям по ГОСТ Р 51317	Класс 3 критерий А
Диапазоны выходного токового сигнала (программируется пользователем)	(0…5) мА (0…20) мА (4…20) мА
Диапазон линейности выходного тока (для диапазона):                 (0…5) мА                 (0…20) мА                 (4…20) мА	(0…5,1) мА (0…20,5) мА (3,8…20,5) мА
Аварийные уровни выходного сигнала (для диапазона) (уровни программируются пользователем): высокий:  (0…5) мА                 (0…20) мА                 (4…20) мА низкий:    (0…5) мА                 (0…20) мА                 (4…20) мА	5,5 мА 21,5 мА 21,5 мА 0 мА 0 мА 3,6 мА
Время установления выходного сигнала при скачкообразном изменении входного, не более	250 мс
Время установления рабочего режима, не более	5 мин
Диапазон сопротивлений нагрузки	(0…500) Ом
Гальваническая изоляция цепей питания/входа/выхода	1500 В, 50 Гц
Допустимый диапазон напряжений питания:     НПСИ-230-ПМ10-0С-220-Х     НПСИ-230-ПМ10-0С-24-Х	~(85…265) В, 50 Гц =(12…36) В
Потребляемая мощность, не более	2,5 В·А
Условия эксплуатации	Температура: (-40…70) °С Влажность: 95% при 35 °С
Габариты	(115 × 110 × 22,5) мм
Масса, не более	400 г
Гарантия	36 месяцев

НПСИ-230-ПМ10-<1>-<2>-<3>

<1> Наличие сигнализации:
0C -	Сигнализации нет
<2> Напряжение питания:
220 -	Рабочий диапазон напряжения питания переменного тока (85…265) В, 50 Гц, постоянное (110…370) В
24 -	Рабочий диапазон напряжения питания постоянного тока (12…36) В
<3> Модификация:
М0 -	стандартная (серийная) модификация
МХ -	модификация по запросу потребителя, Х – код модификации, уточняется при заказе

Пример обозначения при заказе:

НПСИ-230-ПМ10-0С-220-М0 - преобразователь с гальванической изоляцией между входом и выходом, конфигурируемый при помощи кнопок на лицевой панели с контролем по LED дисплею, тип входных сигналов – сигналы потенциометров или потенциометрических датчиков, максимально допустимое номинальное сопротивление потенциометра 10 кОм, сигнализация отсутствует, напряжение питания: номинальное значение – напряжение переменного тока 220 В, рабочий диапазон от 85 до 265 В, 50 Гц (постоянное от 110 до 370 В), стандартная (серийная) модификация
