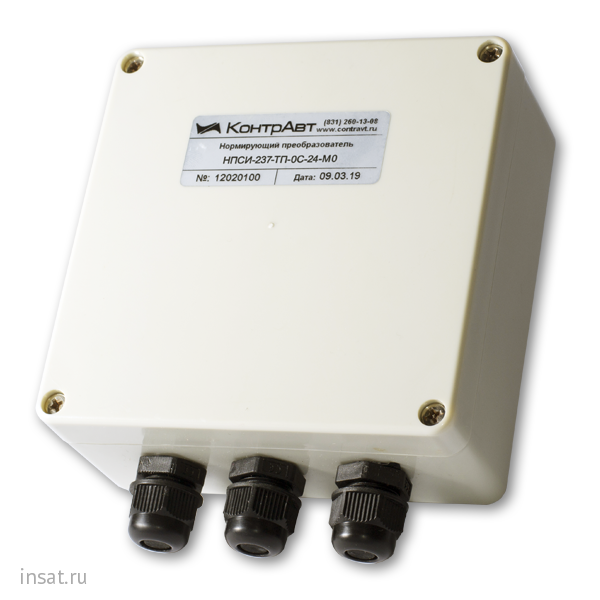

КонтрАвт НПСИ-237-ТП нормирующий преобразователь сигналов термопар и напряжения, IP65

Преобразование сигналов термопар (ТП) и напряжения в унифицированный токовый сигнал (0…5) мА, (0…20) мА, (4…20) мА

• Программный выбор 12 типов ТП (по 3-8 диапазонов)
• Линеаризация НСХ термопар
• Отключаемая функция компенсации термо-ЭДС холодного спая
• Возможность работы с термопарами с неизолированным рабочим спаем
• Крепление на стену, степень защиты IP65, группа по условиям эксплуатации Д1

Общие сведения

• Корпус К1 рассчитан на применение под открытым небом в условиях прямого воздействия атмосферных осадков, имеет степень защиты IP65 и предназначен для крепления на стену
• Гальваническая изоляция между собой входов, выходов, питания прибора
• Индикация уровня выходного сигнала на цифровом дисплее и бар-графом при снятой крышке во время монтажных и пуско-наладочных работ
• Программный выбор (конфигурирование) типа входного сигнала, диапазона преобразования и других функций с помощью кнопок и цифрового светодиодного дисплея
• Диагностика и сигнализация аварийных ситуаций: обрыв датчика, выход параметра за пределы допустимого диапазона преобразования, целостность параметров в энергонезависимой памяти
• Ограничение доступа к конфигурированию с помощью пароля
• Простой монтаж/демонтаж проводов – пружинные безвинтовые клеммники, не требующие завинчивания
• Высокая точность преобразования 0,1 %
• Высокая скорость преобразования 0,3 с / 1 с
• Расширенный диапазон рабочих температур (-40…+70) °С

• Высокая температурная стабильность (0,0025 % / °С)
• Диапазон напряжений питания (85…265) В переменного тока, (12…36) В постоянного тока

Конфигурирование нормирующего преобразователя

Пользователь с помощью кнопок и цифрового светодиодного дисплея выбирает:

• Тип входного сигнала
• Диапазон входного сигнала
• Диапазон выходного токового сигнала (0…5, 0…20, 4…20) мА
• Наличие функции компенсации термо-ЭДС холодного спая
• Уровень выходного сигнала при возникновении аварийной ситуации (высокий/низкий)
• Наличие индикации уровня выходного сигнала бар-графом (есть/нет)

Применение программируемых измерительных преобразователей обеспечивает

• Гальваническую изоляцию между собой входов, выходов, питания – не требуется гальваническая изоляция рабочего спая термопары, преобразователя и потребителя токового сигнала
• Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий
• Экономию затрат на компенсационные провода при больших расстояниях между первичным датчиком и вторичным прибором - передача измеренного сигнала на удаленные вторичные приборы происходит по стандартным электротехническим проводам
• Экономию на сокращении номенклатуры за счёт работы с большинством распространённых типов датчиков
• Гибкость при проектировании и наладке
• Унификацию сигналов в системе

Технические характеристики

Пределы основной допускаемой погрешности преобразования, не более	±0,1 %
Дополнительная погрешность в диапазоне рабочих температур от -40 до +70 °С	±0,0025 % / °С
Дополнительная погрешность компенсации термо-ЭДС холодного спая во всем диапазоне, не более	±1 °С
Дополнительная погрешность при изменении напряжения питания во всём диапазоне напряжений питания, не более	±0,02 %
Схема подключения преобразователя	2-проводная
Входное сопротивление при измерении сигнала напряжения	≥1 МОм
Подавление помех 50 Гц последовательного/общего вида	70/90 дБ
Устойчивость к электромагнитным воздействиям по ГОСТ Р 51317, ГОСТ 30804	Класс 3 критерий А
Диапазоны выходного токового сигнала (программируется пользователем)	(4…20) мА (0…20) мА (0…5) мА
Диапазон линейности выходного тока (для диапазона)	(3,8…20,5) мА ((4…20) мА) (0…20,5) мА ((0…20) мА) (0…5,1) мА ((0…5) мА)
Аварийные уровни выходного сигнала (для диапазона	Высокий: 21,5 мА ((4…20) мА) 21,5 мА ((0…20) мА) 5,5 мА ((0…5) мА)	Низкий: 3,6 мА ((4…20) мА) 0 мА ((0…20) мА) 0 мА ((0…5) мА)
Время установления (динамическое/метрологическое)* выходного сигнала при скачкообразном изменении входного, не более	0,3 с / 1 с
Время установления рабочего режима, не более	15 мин
Номинальное значение сопротивления нагрузки токового выхода	(200±10) Ом
Сопротивление нагрузки, не более	(0…500) Ом
Гальваническая изоляция цепей питания/входа/выхода	1500 В, 50 Гц, 1 мин
Допустимый диапазон напряжений питания	НПСИ-237-ТП-0С-220-Х: ~(85…265) В, 50 Гц НПСИ-237-ТП-0С-24-Х: =(12...36) В
Потребляемая мощность, не более	2,5 В·А
Условия эксплуатации	Климатическое исполнение по ГОСТ Р 52931: Д1 Температура: (-40...+70) °С Влажность: 100 % (с конденсацией влаги)
Степень защиты корпуса преобразователей	IP65
Габариты	(125×120×60) мм
Масса, не более	400 г
Гарантия	36 месяцев

НПСИ-237-ТП-0C-<1>-<2>

Серия преобразователей:
237 -	Преобразователи с гальванической изоляцией, монтаж на панель в корпусе К1,  степень защиты IP65, группа по условиям эксплуатации Д1
Тип выходного сигнала:
ТП -	Термопары, напряжение
Наличие сигнализации:
0C -	Сигнализации нет
<1> Напряжение питания:
220 -	Рабочий диапазон напряжения питания переменного тока ~(85…265) В 50 Гц
24 -	Рабочий диапазон напряжения питания постоянного тока =(12…36) В
<2> Модификация:
М0 -	Стандартная модификация

Пример обозначения при заказе:

НПСИ-237-ТП-0С-220-М0 - преобразователь сигналов измерительный нормирующий, в герметичном корпусе типа К1, тип входных сигналов – термопары и напряжение, сигнализации нет, рабочий диапазон напряжения питания переменного тока ~(85…264) В, 50 Гц, стандартная модификация
