НПСИ-237-ТС КонтрАвт

Внимание! Указана цена на базовую модификацию. Стоимость других модификаций указана в таблице ниже.
Для консультации и подбора нужной модификации обращайтесь к менеджерам ИнСАТ по телефонам +7 495 989-22-49 или +7 800 707-07-29.

Модификации

Модель	Цена с НДС, руб.
НПСИ-237-ТС-0С-24-М0	по запросу
НПСИ-237-ТС-0C-24-М1	по запросу
НПСИ-237-ТС-0C-220-М0	по запросу
НПСИ-237-ТС-0C-220-М1	по запросу

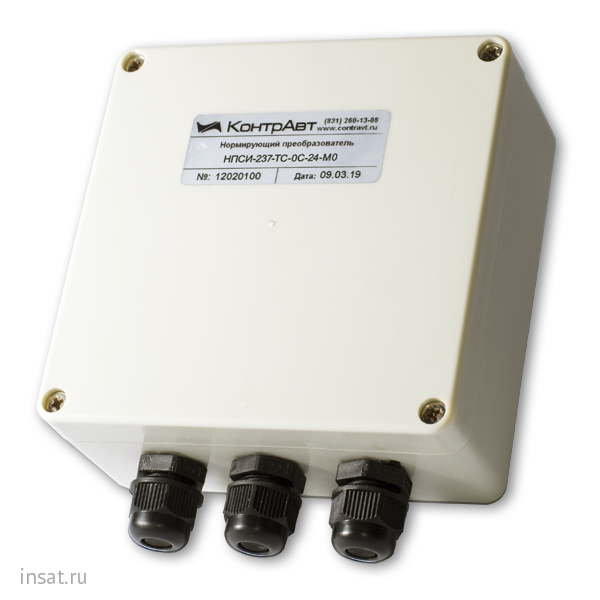

НПСИ-237-ТС нормирующий преобразователь сигналов термосопротивлений, IP65

Преобразование сигналов термометров сопротивления (ТС) и потенциометрических датчиков в унифицированный токовый сигнал (0…5) мА, (0…20) мА, (4…20) мА

• Программный выбор 10 типов ТС (по 7-13 диапазонов)
• Линеаризация НСХ термометров сопротивления
• Работа с ТС по 4-, 3- и 2-проводной схеме подлючения (cм. статью "Подключение термосопротивлений")
• Компенсация сопротивления проводов при 2-проводной схеме подключения
• Крепление на стену, степень защиты IP65, группа по условиям эксплуатации Д1

Общие сведения

• Корпус К1 рассчитан на применение под открытым небом в условиях прямого воздействия атмосферных осадков, имеет степень защиты IP65 и предназначен для крепления на стену
• Гальваническая изоляция между собой входов, выходов, питания прибора
• Индикация уровня выходного сигнала на цифровом дисплее и бар-графом при снятой крышке во время монтажных и пуско-наладочных работ
• Программный выбор (конфигурирование) типа входного сигнала, диапазона преобразования и других функций с помощью кнопок и цифрового светодиодного дисплея
• Диагностика и сигнализация аварийных ситуаций: обрыв датчика, выход параметра за пределы допустимого диапазона преобразования, целостность параметров в энергонезависимой памяти
• Ограничение доступа к конфигурированию с помощью пароля
• Простой монтаж/демонтаж проводов – пружинные безвинтовые клеммники, не требующие завинчивания
• Высокая точность преобразования 0,1 %
• Высокая скорость преобразования 0,3 с / 1 с
• Расширенный диапазон рабочих температур (-40…+70) °С
• Высокая температурная стабильность (0,005 % / градус)
• Диапазон напряжений питания (85…265) В переменного тока, (12…36) В постоянного тока

Конфигурирование преобразователя

Пользователь с помощью кнопок и цифрового светодиодного дисплея выбирает:

• Тип входного сигнала
• Диапазон входного сигнала
• Диапазон выходного токового сигнала (0…5, 0…20, 4…20) мА
• Величину компенсирующей поправки при 2-проводной схеме подключения
• Уровень выходного сигнала при возникновении аварийной ситуации (высокий/низкий)
• Наличие индикации уровня выходного сигнала бар-графом (есть/нет)

Технические характеристики

Предел основной допускаемой погрешности преобразования, не более	±0,1 %
Дополнительная погрешность в диапазоне рабочих температур от -40 до +70 °С	±0,005 % / градус
Дополнительная погрешность при изменении сопротивления нагрузки токового выхода во всём диапазоне сопротивлений нагрузки, не более	±0,005 %
Схема подключения преобразователя	4-, 3-, 2-проводная
Выбор схемы подключения	ручной, автоматический
Подавление помех 50 Гц последовательного/общего вида	70/90 дБ
Устойчивость к электромагнитным воздействиям по ГОСТ Р 51317	Класс 3 критерий А
Диапазоны выходного токового сигнала (программируется пользователем)	(0…5) мА (0…20) мА (4…20) мА
Диапазон линейности выходного тока (для диапазона)	(3,8…20,5) мА ((4…20) мА) (0…20,5) мА ((0…20) мА) (0…5,1) мА ((0…5) мА)
Аварийные уровни выходного сигнала (для диапазона)	Высокий: 21,5 мА (4…20) мА) 21,5 мА (0…20) мА) 5,5 мА (0…5) мА)	Низкий: 3,6 мА ((4…20) мА) 0 мА ((0…20) мА) 0 мА ((0…5) мА)
Время установления (динамическое/метрологическое)* выходного сигнала при скачкообразном изменении входного, не более	0,3 с / 1 с
Время установления рабочего режима, не более	15 мин
Номинальное значение сопротивления нагрузки токового выхода	(200±10) Ом
Диапазон сопротивлений нагрузки	(0…500) Ом
Гальваническая изоляция цепей питания/входа/выхода	1500 В, 50 Гц
Допустимый диапазон напряжений питания	НПСИ-237-ТС-0-220-Х: ~(85…265) В, 50 Гц НПСИ-237-ТС-0-24-Х: =(10…36) В
Потребляемая мощность, не более	2,5 В·А
Условия эксплуатации	Климатическое исполнение по ГОСТ Р 52931: Д1 Температура: (-40…70) °С Влажность: 100 % (с конденсацией влаги)
Степень защиты корпуса преобразователей	IP65
Габариты	(125×120×60) мм
Масса, не более	400 г
Гарантия	36 месяцев

НПСИ-237-ТС-0C-<1>-<2>

Серия преобразователей:
237 -	Преобразователи с гальванической изоляцией, монтаж на панель в корпусе К1, степень защиты IP65, группа по условиям эксплуатации Д1
Тип выходного сигнала:
ТС -	Термопреобразователи сопротивления (сопротивление)
Наличие сигнализации:
0C -	Сигнализации нет
<1> Напряжение питания:
220 -	Рабочий диапазон напряжения питания переменного тока ~(85…265) В 50 Гц
24 -	Рабочий диапазон напряжения питания постоянного тока =(12…36) В
<2> Модификация:
М0 -	При выпуске госповерку проходит базовый набор входных сигналов и датчиков
М1 -	При выпуске госповерку проходит полный набор входных сигналов и датчиков

Пример обозначения при заказе:

НПСИ-237-ТП-0С-220-М0 - преобразователь сигналов измерительный нормирующий, в герметичном корпусе типа К1, тип входных сигналов – термопары и напряжение, сигнализации нет, рабочий диапазон напряжения питания переменного тока ~(85…264) В, 50 Гц, стандартная модификация
