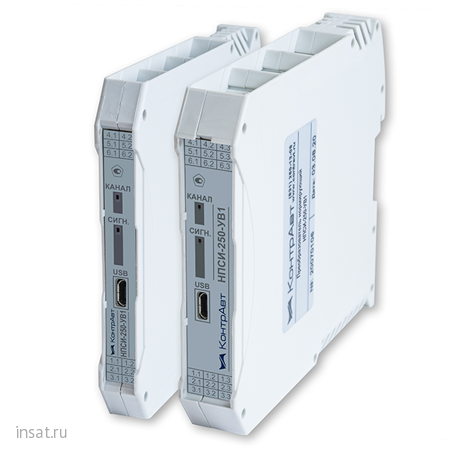

НПСИ-250-УВ1.1-1С-24-М(12/ТТР/1Ш/0) КонтрАвт

НПСИ-250-УВ1.1-1С-24-М(12/ТТР/1Ш/0)

Преобразователь сигналов термопар, термосопротивлений и потенциометров.  Универсальный вход,  конфигурирование и обмен данными по USB и RS-485,  сигнализация по уровню сигнала, гальваническая изоляция между собой входа, выхода, питания, RS-485 , питание, RS-485, выход АВАРИЯ по шине

Функции

Преобразование в токовый сигнал (4…20) мА входных сигналов следующих видов:

• сигналы напряжения (-75...+75) мВ и сигналы термопар (ТП)
• значения сопротивления (0...4800) Ом и сигналы термометров сопротивления (ТС)
• сигналы (положение) потенциометров и потенциометрических датчиков (100...15000) Ом

Линеаризация НСХ термопар и термометров сопротивления
Отключаемая функция компенсации термо-ЭДС холодного спая
Коррекция результата измерения температуры (смещение, наклон)
Низкочастотная цифровая фильтрация (ФНЧ) измеренных значений с задаваемой постоянной времени
Зависимость выходного токового сигнала от измеряемого параметра – линейная
Активное или пассивное подключение токового выхода  (4…20) мА (в зависимости от модификации)
Сигнализация по уровню входного сигнала со светодиодной индикацией и с формированием выходного дискретного сигнала (оптореле или электромеханическое реле в зависимости от модификации) с заданной задержкой срабатывания
Функции сигнализации:

• прямая
• обратная
• попадание в интервал
• попадание вне интервала

Функция отложенной сигнализации (пропуск первого условия срабатывания)
Обмен данными по интерфейсам USB и RS-485
Возможность удалённого управления  аналоговыми и дискретными выходами по интерфейсам USB и RS-485
Удобная настройка (конфигурирование) всех параметров по интерфейсам USB и RS-485 с помощью сервисного ПО SetMakerс возможностью быстрого копирования сохраненной конфигурации в другие преобразователи
Подключение питания (дополнительно), интерфейса RS-485 (дополнительно) и выхода «Авария» (оптотранзистор) через шину (модификации 1Ш)
Оптимизация тепловыделения для модификаций в корпусе шириной 12,5 мм, возможность монтажа вплотную
Обнаружение аварийных ситуаций:

• выход входного сигнала за допустимый диапазон
• целостность параметров в энергонезависимой памяти
• обрыв датчика

Формирование аварийных уровней выходного токового сигнала в аварийных ситуациях, аварийные уровни тока задаются (конфигурируются) пользователем (2 уровня)
Гальваническая изоляция входных и выходных сигнальных цепей, цепей питания и интерфейса RS-485 между собой

Общие сведения

• Высокая точность преобразования 0,1 %
• Высокая температурная стабильность 0,005 % / градус
• Защита от электромагнитных помех при передаче сигналов на большие расстояния
• Передача сигнала (4…20) мА на удалённые вторичные приборы по стандартным электротехническим проводам
• Компактный корпус, ширина 12,5 и 17,5 мм – экономия места в монтажном шкафу
• Винтовые клеммы и шинные соединители обеспечивают простой монтаж
• Расширенный диапазон рабочих температур (-40…+70) °С

Технические характеристики

Количество входных каналов преобразования	1
Диапазон линейного преобразования	(3,6…22) мА
Предел основной допускаемой погрешности преобразования, не более	±0,1 %
Дополнительная погрешность в диапазоне рабочих температур (-40…+70) °С	±0,005 % / °С
Дополнительная погрешность при изменении сопротивления нагрузки токового выхода (при номинальном напряжении питания), не более	±0,05 %
Схема подключения ТС	4-проводная, 3-проводная
Схема подключения потенциометра	3-проводная
Измерительный ток ТС и потенциометра, не более	0,4 мА
Входное сопротивление канала измерения напряжения, не менее	1 MОм
Время установления (динамическое/метрологическое) выходного сигнала после скачкообразного изменения входного, не более	0,25 с/0,5 с
Время установления в режиме повышенного быстродействия (динамичес­кое/метрологическое) выходного сигнала после скачкообразного изменения входного, не более	0,06 с/0,12 с
Время установления рабочего режима, не более	5 мин
Выходной сигнал	ток (4…20) мА, активный, пассивный (модификации)
количество выходных каналов	1
номинальное значение сопротивления нагрузки токового выхода	(100±10) Ом
допустимый диапазон сопротивлений нагрузки токового выхода	(10…500) Ом
Границы диапазона выходных сигналов:
диапазон нормированного выходного токового сигнала	(4…20) мА
диапазон линейного изменения выходного тока	(3,8…20,5) мА
низкий уровень аварийного сигнала (конфигурируется)	(3,6…21,5) мА, при выпуске 3,6 мА
высокий уровень аварийного сигнала (конфигурируется)	(3,6…21,5) мА, при выпуске 21,5 мА
Выход Сигнализация:
НПСИ-250/500-УВ1.1-Х-24-М(12/ТТР/Х/Х)	оптореле NO, группа контактов на замыкание
коммутируемое напряжение переменного тока, не более	250 В
коммутируемый переменный ток, не более	60 мА
коммутируемое напряжение постоянного тока, не более	60 В
коммутируемый постоянный ток, не более	60 мА
НПСИ-250/500-УВ1.1-Х-24-М(17/ЭМР/Х/Х)	электромеханическое реле NO, группа контактов на замыкание
коммутируемое напряжение переменного тока, не более	250 В
коммутируемый переменный ток, не более	1 А
коммутируемое напряжение постоянного тока, не более	120 В (30 В)
коммутируемый постоянный ток, не более	0,2  А (2 А)
Выход Авария	n-p-n транзистор с ОК
максимальное постоянное напряжение на выходе	60 В
максимальный ток выхода	50 мА
Гальваническая изоляция:
цепи вход-выход-питание	1500 В, 50 Гц
цепи сигналов RS-485 – цепи питания	1000 В, 50 Гц
цепи сигнала Авария – цепи питания	500 В, 50 Гц
Номинальное значение напряжения питания	=24 В
Допустимый диапазон напряжений питания	=(18…30) В
Потребляемая мощность, не более	2,5 Вт
Условия эксплуатации	температура: (-40...+70) °С влажность: 95 % при 35 °С (без конденсации влаги)
Габариты, не более:
НПСИ-250/500-УВ1.1-Х-24-М(12/ТТР/Х/Х)	(114,5×99×12,5) мм
НПСИ-250/500-УВ1.1-Х-24-М(17/ЭМР/Х/Х)	(114,5×99×17,5) мм
Масса, не более:
НПСИ-250/500-УВ1.1-Х-24-М(12/ТТР/Х/Х)	95 г
НПСИ-250/500-УВ1.1-Х-24-М(17/ЭМР/Х/Х)	115 г
Гарантия	36 месяцев
Интервал между поверками	5 лет

Типы и диапазоны преобразования

Тип входного сигнала	Обозначение	Номер типа входного сигнала	Максимальный диапазон преобразования*	Пределы основной приведённой погрешности (δ), %
Сопротивление	R	1	(0…4800) Ом	±0,1
Медь 100 (α=0,00428 °C-1)	100М	2	(-180…+200) °С	±0,1
Медь 50 (α=0,00428 °C-1)	50М	3	(-180…+200) °С	±0,1
Платина 100 (α=0,00391 °C-1)	100П	4	(-200…+850) °С	±0,1
Платина 50 (α=0,00391 °C-1)	50П	5	(-200…+850) °С	±0,1
Платина 100 (α=0,00385 °C-1)	Pt100	6	(-200…+850) °С	±0,1
Платина 500 (α=0,00385 °C-1)	Pt500	7	(-200…+850) °С	±0,1
Платина 1000 (α=0,00385 °C-1)	Pt1000	8	(-200…+850) °С	±0,1
Никель 100 (α=0,00617 °C-1)	100Н	9	(-50…+180) °С	±0,1
Никель 500 (α=0,00617 °C-1)	500Н	10	(-50…+180) °С	±0,1
Никель 1000 (α=0,00617 °C-1)	1000Н	11	(-50…+180) °С	±0,1
Потенциометр (100…15000) Ом		12	(0…100) %	±0,2
Напряжение	U	13	(-75…+75) мВ	±0,1
Хромель-алюмель	ХА(K)	14**	(-150…+1300) °С	±0,1
Хромель-копель	ХК(L)	15	(-150…+800) °С	±0,1
Нихросил-нисил	НН(N)	16	(-150…+1300) °С	±0,1
Железо-константан	ЖК(J)	17	(-150…+1200) °С	±0,1
Платина-10 Родий/Платина	ПП(S)	18	(0…1600) °С	±0,15
Платина-13 % Родий/Платина	ПП(R)	19	(0…1600) °С	±0,15
Платина-30 % Родий/Платина	ПП(B)	20***	(0…1800) °С	±0,2
Медь/константан	MK(T)	21	(-150…+400) °С	±0,1
Хромель/константан	XKн(Е)	22	(-150…+900) °С	±0,15
Вольфрам-рений	ВР(А-1)	23	(0…2500) °С	±0,1
Вольфрам-рений	ВР(А-2)	24	(0…1800) °С	±0,15
Вольфрам-рений	ВР(А-3)	25	(0…1800) °С	±0,15
РС-20	РС-20	26	(900…2000) °С	±0,1

*Пользователь может задать произвольный диапазон преобразования в пределах максимального диапазона, указанного в таблице
**При выпуске преобразователь сконфигурирован на работу с ТП типа Хромель-алюмель ХА(K), диапазон преобразования от -150 до плюс 1300 °С
***В диапазоне от 0 до 300 °С метрологические характеристики не гарантируются
