НПСИ-ЧС КонтрАвт

Внимание! Указана цена на базовую модификацию 220В. Стоимость других модификаций указана в таблице ниже.
Для консультации и подбора нужной модификации обращайтесь к менеджерам ИнСАТ по телефонам +7 495 989-22-49 или +7 800 707-07-29.

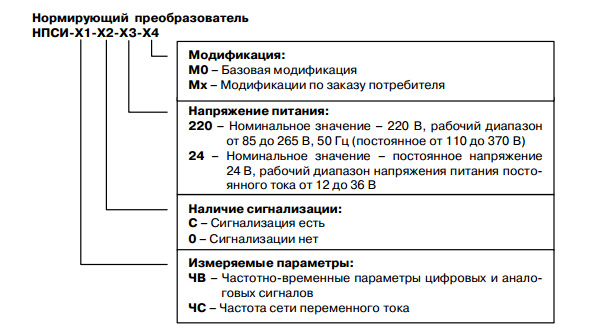

Цены на доступные модификации НПСИ-ЧС

Кл. точности - 0.1 Преобразование частоты напряжения в электросети в унифицированные сигналы тока или напряжения. Гальваническая изоляция. DIN-рельс. Модификация "С" - с сигнализацией (4 вида функций, в том числе с защелкой). Выбор пользователем с панели  диапазонов  входных и выходных сигналов, функций.

Модель	Цена с НДС, руб.
НПСИ-ЧС-0-220-M0	по запросу
НПСИ-ЧС-0-24-М0	по запросу
НПСИ-ЧС-С-220-M0	по запросу
НПСИ-ЧС-С-24-М0	по запросу

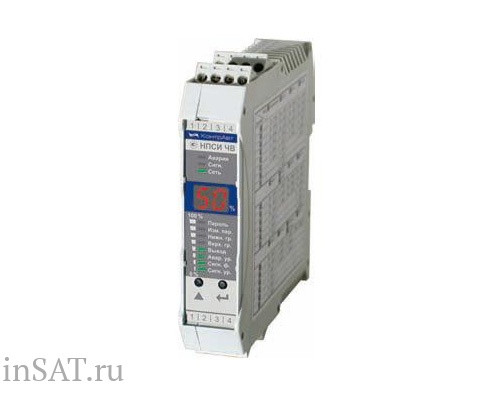

КонтрАвт НПСИ-ЧС - преобразователь частоты сети

Нормирующие измерительные преобразователи

• НПСИ-ЧВ - измерение частоты, периода, длительности сигналов
• НПСИ-ЧС - измерение частоты сети
• Гальваническая изоляция сигналов на входе и выходе
• Установка на DIN-рейку по стандарту EN 50 022

Функции

• Преобразование частоты, периода, длительности импульсов цифровых и аналоговых сигналов в унифицированные сигналы напряжения и тока
• Преобразование частоты сетевого напряжения
• Программный выбор типа и диапазона сигнала как на входе, так и на выходе
• Сигнализация при достижении заданного уровня с выходом на электромагнитное реле (опция)
• Сигнализация с функцией защёлки, ручной сброс

Общие сведения

• Гальваническая изоляция между собой входов, выходов, питания прибора
• Активный выход тока и напряжения (не требуется дополнительный источник питания)
• Индикация на передней панели уровня выходного сигнала на цифровом дисплее и бар-графом
• Программный выбор (конфигурирование) типов входного и выходного сигнала диапазона преобразования и других функций с передней панели с помощью кнопок и цифрового светодиодного дисплея
• Ограничение доступа к конфигурированию с помощью пароля
• Компактный корпус, ширина 22,5 мм – экономия места в монтажном шкафу
• Разъемные винтовые клеммы обеспечивают простой монтаж
• Высокая точность преобразования 0,1 %
• Расширенный диапазон рабочих температур (-40…+70) °С
• Высокая температурная стабильность (0,025 % / градус)
• Диапазон напряжений питания ~(85…265) В или =(10…42) В (модификация)

Особенности

• Гальваническая изоляция позволяет подключаться к источнику сигнала, находящемуся под потенциалом 250 В постоянно и до 1500 В кратковременно (до 1 минуты)
• Разъёмные винтовые клеммные соединители обеспечивают простой и надёжный монтаж внешних соединений
• Передняя панель на время работы закрывается прозрачной защитной крышкой
• Уровень выходного сигнала (в %) отображается на цифровом дисплее и на линейной шкале (бар‑графе). Это позволяет без привлечения дополнительных средств  измерений оценивать уровни сигналов при пуско-наладочных работах и при обслуживании систем
• Крепление к DIN-рельсу производится прочным металлическим фиксатором
• Программирование параметров (конфигурация) производится с помощью кнопок на передней панели. Программируемый параметр подсвечивается индикатором, а его значение отображается на цифровом дисплее

Применение программируемых измерительных преобразователей обеспечивает

• Гальваническую изоляцию между собой входов, выходов, питания
• Контроль уровня частотно-временных параметров сигнала и сигнализацию в случае достижения заданного уровня с выходом на реле с контактами на переключение. Наличие сигнализации защищает систему от недопустимых уровней парамтеров сигналов, предотвращает аварийные ситуации
• Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий
• Экономию на сокращении номенклатуры за счёт программирования  типов и диапазонов измеряемых параметров
• Гибкость при проектировании и наладке
• Унификацию сигналов в системе

Технические характеристики нормирующего преобразователя частоты, периода, длительности сигналов

Предел основной допускаемой погрешности преобразования, не более	±0,1 %
Дополнительная погрешность в диапазоне рабочих температур от -40 до +70 °С	±0,025 % /°С
Дополнительная погрешность при изменении напряжения питания во всём диапазоне напряжений питания, не более	± 0,02 %
Типы входных сигналов (программируются, см. таблицу ниже)	«открытый коллектор» «логический сигнал» «сухой контакт» «аналоговый сигнал»
Типы выходных сигналов (программируются, см. таблицу ниже)	ток напряжение
Устойчивость к электромагнитным воздействиям по ГОСТ Р 51317	класс 3 критерий А
Время установления выходного сигнала при скачкообразном изменении входного, не более	1 с
Время установления рабочего режима, не более	5 мин
Диапазон сопротивлений нагрузки	(0…500) Ом
Гальваническая изоляция цепей питания/входа/выхода	1500 В, 50 Гц
Допустимый диапазон напряжений питания	НПСИ-ЧВ/ЧС-Х-220-Х	~(85…265) В, 50 Гц
	НПСИ-ЧВ/ЧС-Х-24-Х	=(10…42) В
Потребляемая мощность, не более	2,5 ВА
Условия эксплуатации	Температура: -40...+70 °С
	Влажность: 95% при 35 °С
Масса, не более	200 г
Гарантия	36 месяцев
