Цены на доступные модификации НПСИ-ГРТП

Кл. точности - 0.1. Преобразование активных сигналов токовой петли 4...20 мА в активный сигнал 4…20 мА.
Быстродействие - 5 мс. Питание самого преобразователя и выходных цепей не требуется. Гальваническая
изоляция вход-выход 1500 В. Монтаж на DIN-рельс.
Ширина 1 канала: 5,63 мм (4-х канальный), 11.25 мм( 2-х канальный), 8.5 мм (1 канальный).
Возможность применения для размножения сигналов "1 в 2"

Модель	Цена с НДС, руб.
НПСИ-200-ГРТП1-0С-0-М0	по запросу
НПСИ-200-ГРТП2-0С-0-М0	по запросу
НПСИ-200-ГРТП4-0С-0-М0	по запросу

КонтрАвт НПСИ-ГРТП - нормирующие измерительные преобразователи - модули гальванической развязки токовой петли

Новое обозначение                                          Старые обозначения аналогов

НПСИ-200-ГРТП1-0С-0-М0                               НПСИ-ГРТП1-М0
НПСИ-200-ГРТП2-0С-0-М0                               НПСИ-ГРТП2-М0
НПСИ-200-ГРТП4-0С-0-М0                               НПСИ-ГРТП4-М0

• НПСИ-ГРТП1 – гальваническая развязка токовой петли, 1 канал
• НПСИ-ГРТП2 – гальваническая развязка токовой петли, 2 независимых канала
• НПСИ-ГРТП4 – гальваническая развязка токовой петли, 4 независимых  канала

• Гальваническая изоляция сигналов на входе и выходе
• Установка на DIN-рейку по стандарту EN 50 022
• Минимальная «ширина канала»
• Применение для размножения (разветвления, повторения) сигналов "1 в 2", "1 в N"

Общие сведения

• Измерение входного активного унифицированного сигнала постоянного тока (4…20) мА и его преобразование в активный унифицированный выходной сигнал постоянного тока (4…20) мА (повторитель токовой петли)
• Гальваническая изоляция (гальваническая развязка) входных и выходных цепей между собой, электрическая прочность изоляции ~1500 В, 50 Гц
• Размножение сигнала от одного источника на несколько гальванически изолированных сигналов
• Выходы активные и не требуют дополнительного источника питания
• Преобразователь использует энергию входного активного сигнала 4...20 мА, поэтому не требует для себя отдельного источника питания
• Высокая точность преобразования 0,1 %
• Высокое быстродействие  5 мс
• В двух- и четырёхканальных модификациях каналы полностью независимые. Взаимное влияние на работоспособность друг друга отсутствует
• Компактный корпус обеспечивает экономию места в монтажном шкафу, ширина корпуса на 1 канал: ГРТП1 – 8,5 мм, ГРТП2 – 11,25 мм, ГРТП4 – 5,63 мм
• Защита от электромагнитных помех при передаче сигналов на большие расстояния
• Передача сигнала (4…20) мА на удалённые вторичные приборы по стандартным электротехническим проводам
• Пружинные клеммы в одноканальной модификации и разъёмные винтовые клеммы в многоканальных модификациях обеспечивают простой монтаж
• Расширенный диапазон рабочих температур (-40…+70) °С
• Высокая температурная стабильность (0,005 % / градус)

Применение измерительных преобразователей обеспечивает

• Гальваническую изоляцию между собой входов, выходов (гальваническую развязку токовой петли)
• Высокую надежность и экономичность многоканальных решений, поскольку каналы полностью не связаны между собой
• Экономию на оборудовании, поскольку дополнительных источников питания для  преобразователя и для выходных цепей не требуется
• Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий
• Экономию затрат на соединительных линиях - удаленная передача измеренного сигнала  происходит по стандартным электротехническим проводам
• Экономию места  при монтаже на DIN-рельс: преобразователи имеют минимальную "ширину одного канала" ( 5.63; 8.5, 11.5 мм в зависимости от канальности преобразователя)
• Простоту монтажа, обслуживания и ремонта за счет применения пружинных  и разъемных винтовых клеммных соединителей (в зависимости от модификации)

 Технические характеристики модуля гальванической развязки токовой петли

Пределы основной допускаемой приведённой погрешности преобразования, не более	± 0,1 %
Дополнительная погрешность в диапазоне рабочих температур (-40…+70) °С на каждые 10 °С изменения температуры, не более	± 0,05 %
Диапазон линейного преобразования	(3…25) мА
Тип входного сигнала	ток (4…20) мА , активный
Минимальное входное напряжение	1,7 В
Максимально допустимый входной ток	42 мА
Максимально допустимое входное напряжение
	18 В
Минимальный входной ток	3 мА
Тип выходного сигнала	ток (4…20) мА , активный
Максимальный выходной ток	40 мА
Номинальное значение сопротивления нагрузки токового выхода	(100 ± 10) Ом
Допустимый диапазон сопротивлений нагрузки токового выхода	(0…500) Ом
Устойчивость к электромагнитным воздействиям по ГОСТ 30804.4.2	класс 3 критерий А
Время установления выходного сигнала при скачкообразном изменении входного, с 10 до 90 %, не более	5 мс
Время установления рабочего режима, не более	1 мин
Время непрерывной работы	круглосуточно
Гальваническая изоляция между входными и выходными цепями	1500 В, 50 Гц
Условия эксплуатации	Температура: (-40...70) °С
	Влажность: 100 % при 30 °С
Габариты	(91,5 × 62,5 × 8,5) мм - НПСИ-ГРТП1 (115 × 105 × 22,5) мм - НПСИ-ГРТП2, НПСИ-ГРТП4
Масса, не более	50 г - НПСИ-ГРТП1 150 г - НПСИ-ГРТП2, НПСИ-ГРТП4
Гарантия	36 месяцев

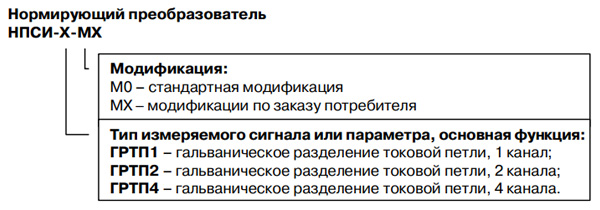

Маркировка при заказе КонтрАвт НПСИ-ГРТП
