ПНТ КонтрАвт

Цены на доступные модификации ПНТ

Кл. точности - 0.25/0,5. Преобразование термо-ЭДС термоэлектрических преобразователей ХА, ХК, НН в унифицированный сигнал постоянного тока 4…20 мА.

Модель	Цена с НДС, руб.
ПНТ 0/200-ХА	по запросу
ПНТ 0/300-ХА	по запросу
ПНТ 0/500-ХА	по запросу
ПНТ 0/600-ХА	по запросу
ПНТ 0/900-ХА	по запросу
ПНТ 0/1000-ХА	по запросу
ПНТ 0/1200-ХА	по запросу
ПНТ 0/1200-НН	по запросу
ПНТ 0/400-ХК	по запросу
ПНТ 0/600-ХК	по запросу
ПНТ 0/800-ХК	по запросу

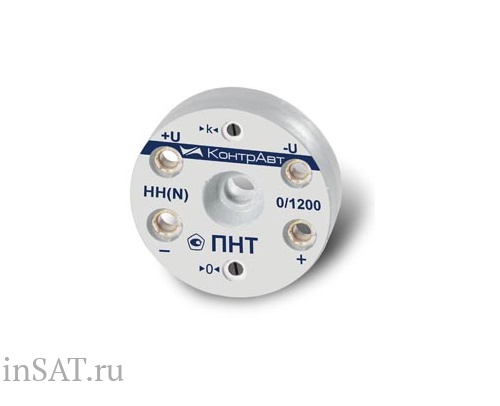

КонтрАвт ПНТ-х-х нормирующий преобразователь сигналов термопар

Нормирующие измерительные преобразователи ПНТ предназначены для преобразования термо-ЭДС термоэлектрических преобразователей XA (хромель-алюмель, тип К), XK (хромель-копель, тип L), НН (никросил-нисил, тип N) по ГОСТ Р 8.585-2001 в унифицированный сигнал постоянного тока 4..20мА.

Осуществляют компенсацию термо-ЭДС холодного спая.

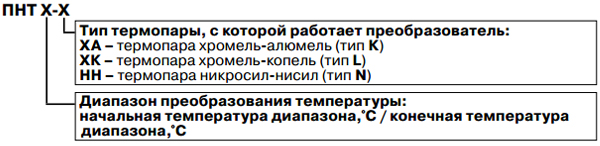

Тип и диапазон преобразования фиксирован и задается в системе обозначения преобразователя.

По устойчивости к климатическим воздействиям при эксплуатации преобразователи соответствуют группе исполнения С4 ГОСТ12997-84.

Преобразователи ПНТ

• реализуют метод измерения электрического параметра и усиление слабого сигнала;
• осуществляют линеаризацию нелинейных характеристик термодатчика;
• нормируют сигнал и приводят его к унифицированному виду;
• обеспечивает термокомпенсацию влияния "холодного" спая.

Применение нормирующих преобразователей позволяет:

• снизить влияние электромагнитных помех;
• снизить требования к соединительным проводам и сократить расходы на них;
• унифицировать сигналы, используемые в системе, а значит, упростить номенклатуру применяемых вторичных приборов.

Технические характеристики нормирующего преобразователя сигналов термопар

Схема подключения преобразователя	двухпроводная
Диапазон унифицированного выходного сигнала постоянного тока	4…20 мА
Режим работы	непрерывный, круглосуточный
Время установления выходного сигнала при скачкообразном изменении    входного, не более	5 с
Сопротивление нагрузки, не более		ПСТ	ПНТ
	при Uпит=24 В	300 Ом	600 Ом
	при Uпит=36 В	600 Ом	800 Ом
Напряжение питания	18…36 В
Время установления рабочего режима, не более	15 мин
Потребляемая мощность, не более	1,1 Вт
Условия эксплуатации	Закрытые взрывобезопасные помещения без агрессивных паров и газов
	Температура: - 30... + 50 °С
	Влажность: 95 % при 35 °С
Масса, не более	40г
Габариты	Ф43,5х12 мм
Гарантия	36 месяцев
