ПНТ-а-Pro КонтрАвт

Модификации ПНТ-a-Pro

Кл. точности - 0.1. Преобразование сигналов термопреобразователей  в унифицированный сигнал постоянного тока 4…20 мА. Встраивается в карболитовую головку термопреобразователя. Программный выбор типов и диапазонов преобразования.

ПНТ-а-Pro

по запросу

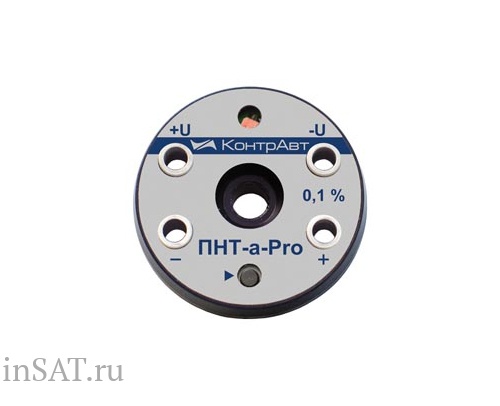

КонтрАвт ПНТ-a-Pro нормирующий преобразователь сигналов термопар программируемый

Преобразование термо-ЭДС термоэлектрических преобразователей ХА(К), ХК(L), НН(N), ЖК(J), ПП(S), ПП(R), ПР(B), МК(T), ХКн(E), ВР(A-1), ВР(A-2), ВР(A-3) по ГОСТ Р 8.585-2001 в унифицированный сигнал постоянного тока 4…20 мА. Осуществляют компенсацию термо-ЭДС холодного спая.

Нормирующие измерительные преобразователи напряжение-ток ПНТ-а-Pro являются развитием серии ПНТ. Они также конструктивно размещаются в стандартные карболитовые головки термопреобразователей, но реализованы на базе микропроцессорных технологий, что позволило создать приборы с программируемым выбором типов термопар, а также повысить точность (до класса точности 0.1).

Программирование (выбор термопары и диапазона измерения) производится встроенными средствами и не требует никаких дополнительных устройств, сам процесс программирования элементарно прост. Возможны исполнения с заказными НСХ пользователя (до 3-х).

По устойчивости к климатическим воздействиям при эксплуатации преобразователи соответствуют группе исполнения С4 ГОСТ12997-84.

Преобразователи сигналов термопар ПНТ

• реализуют метод измерения электрического параметра и усиление слабого сигнала (класс точности измерения 0.1)
• позволяют выбирать пользователем типа и диапазона преобразования из 12 типов термопар плюс напряжение (по 3 – 8 диапазонов для каждого типа термопары) с помощью встроенной кнопки, контроль – по светодиодному индикатору;
• осуществляют линеаризацию нелинейных характеристик термодатчика;
• обладают высокой термостабильностью - 0,0025% / °С;
• нормируют сигнал и приводят его к унифицированному виду;
• обеспечивает термокомпенсацию влияния "холодного" спая.

Применение нормирующих преобразователей позволяет:

• снижать влияние электромагнитных помех;
• монтировать преобразователь прямо в карболитовую головку датчика;
• повышать стабильность и надежность работы всей системы измерения благодаря непрерывной самодиагностике преобразователя;
• использовать преобразователи в более широком диапазоне температур эксплуатации (от -40 до +80°С);
• унифицировать сигналы, используемые в системе, а значит, упрощать номенклатуру применяемых вторичных приборов;
• снижать затраты на компенсационные и коммуникационные провода при больших расстояниях между первичным датчиком и вторичным прибором.

Технические характеристики нормирующего преобразователя сигналов термопар ПНТ-a-Pro

Схема подключения преобразователя	двухпроводная
Диапазон унифицированного выходного сигнала постоянного тока	4…20 мА
Режим работы	непрерывный, круглосуточный
Время выборки входного сигнала	200 мс
Время установления выходного сигнала при скачкообразном изменении входного, не более	1 с
Время установления рабочего режима, не более	5 мин
Дополнительная погрешность в диапазоне рабочих температур от 0 до 80 °С		ПНТ-а-Pro	ПСТ-а-Pro
		0,0025 %/градус	0,005 %/градус
Сопротивление нагрузки, не более	при Uпит=24 В	700 Ом	700 Ом
	при Uпит=36 В	1300 Ом	1300 Ом
Напряжение питания	10…36 В
Потребляемая мощность, не более	1,1 Вт
Условия эксплуатации	Температура: -40...80 °С
	Влажность: 95% при 35 °С
Габариты	Ф43,5х12 мм
Масса, не более	40 г
Гарантия	36 месяцев
