EDR-120-24 Mean Well

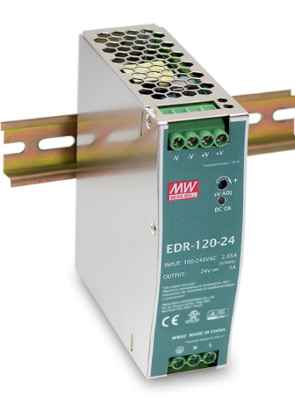

Mean Well блок питания на DIN-рейку EDR-120-24

EDR – серия источников питания на DIN-рейку в узком корпусе для бюджетного применения.
Преобразователи могут применяться в устройствах управления производственными процессами, автоматизации, электромеханических системах.
• Подстройка выходного напряжения до +16%;
• Диапазон входного напряжения: 90…264 В АС / 127…370 В DC;
• Диапазон рабочей температуры: -20…+60ºС;
• Электрическая прочность изоляции вход-выход: 3000 В AC;
• Защита от короткого замыкания, перегрузки, перенапряжения, перегрева;
• Электромагнитная совместимость: EN55022 класс А.

Технические характеристики

Выход:
Напряжение постоянного тока	24V
Номинальный ток	5A
Диапазон тока	0 ~ 5A
Номинальная мощность	120W
Уровень шума на выходе	120mVp-p
Диапазон регулировки напряжения	24 ~ 28V
Допустимое отклонение напряжения	±1.0%
Нестабильность выходного напряжения по сети	±0.5%
Нестабильность по нагрузке	±1.0%
Время установки, время нарастания	1200ms, 60ms/230VAC 2500ms, 60ms/115VAC at full load
Время удержания	16ms/230VAC 10ms/115VAC at full load

Вход:
Диапазон входных напряжений	90 ~ 264VAC 127 ~ 370VDC
Диапазон частот	47 ~ 63Hz
КПД	87.5%
Переменный ток	2.25A/115VAC 1.3A/230VAC
Выдерживаемое напряжение	l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
Пусковой ток	20A/115VAC 35A/230VAC

Защита:
Защита от перенапряжения	29 ~ 33V / Protection type: Shut down o/p voltage, re-power on to recover
Защита от перегрузки	105 ~ 130% rated output power / Protection type: Constant current limiting, recovers automatically after fault condition is removed

Условия окр. среды:
Диапазон рабочих температур	-20 ~ +60°C
Рабочая влажность	20 ~ 95% RH non-condensing
Температурный коэффициент	±0.03%/°C (0 - 50°C)
Вибрация	Component: 10 ~ 500Hz, 2G 10min./1 cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6
Температурно-влажностный режим хранения	-40 ~ +85°C, 10 - 95% RH

Безопасность и ЭМП:
Стандарты безопасности	UL508, TUV EN60950-1 approved
Сопротивление изоляции	l/P-O/P, l/P-FG, O/P-FG:>100M Ohms / 500VDC / 25°C / 70% RH
Электромагнитная совместимость	Compliance to EN55022 (CISPR22) Class A, EN61000-3-2,-3
Электромагнитная помехоустойчивость	Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), heavy industry level, criteria A

Прочее:
MTBF (Средняя наработка на отказ)	474.6K hrs min. MIL-HDBK-217F (25°C)
Габаритные размеры	40*125.2*113.5mm (W*H*D)
Упаковка	0.6Kg; 20pcs/13Kg/1.16CUFT

Документация на EDR-120-24

Описание EDR-120-24: скачать...
