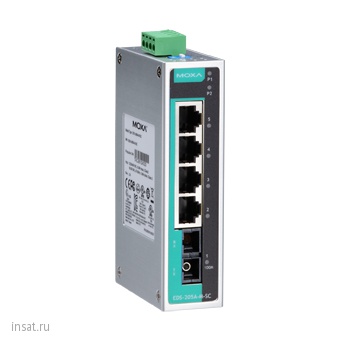

Компактный коммутатор 4 x 10/100BaseTX, 1 x 100BaseFX (многомодовое оптоволокно) в металлическом корпусе EDS-205A-M-SC
Компактные коммутаторы EDS-205A-M-SC, имеющие на борту 5 портов Ethernet 10/100 Мбит/сек, позволяют комбинировать передачу даныых через медную витую пару и оптоволокно. Они являются усовершенствованной версией популярных моделей EDS-205. Они выполнены в металлическом корпусе и имеют резервированные входы электропитания.
Коммутаторы EDS-205A-M-SC предназначены для использования в тех задачах автоматизации, где необходимо подключить небольшое количество устройств и не предъявляется требований по управлению трафиком: например, системы учета энергоресурсов (в частности, АСКУЭ) или системы автоматизации зданий. Модификации коммутаторов EDS-205A-M-SC-T на расширенный температурный диапазон -40...+75 C могут быть установлены в шкафах на улице или в неотапливаемых помещениях.
Спецификация EDS-205A-M-SC
|
|
Общее количество портов EDS-205A-M-SC
|
5
|
|
Из них портов Fast Ethernet 10/100 Мбит/сек
|
|
|
- витая пара (разъем RJ-45)
|
4
|
|
- многомодовое оптоволокно (разъем SC)
|
1
|
|
Поддержка сетевых стандартов
|
IEEE 802.3, IEEE 802.3u, IEEE 802.3x
|
|
Тип комутатора EDS-205A-M-SC
|
Store and Forward
|
|
Управление потоками данных
|
|
|
Характеристики оптоволоконного интерфейса Fast Ethernet
|
|
|
Длина волны
|
|
|
Мощность передатчика дБм
|
-20
|
|
Чувствительность приёмника дБм
|
-32
|
|
Допустимые потери в канале связи, дБм
|
12
|
|
Тип оптоволоконного кабеля
|
|
|
Дальность передачи
|
|
до 5 км (кабель 50/125 мкм)
|
|
до 4 км (кабель 62.5/125 мкм)
|
|
|
Насыщение приемника, дБм
|
-6
|
|
Светодиодные индикаторы EDS-205A-M-SC
|
PWR1, PWR2, 10/100M
|
|
Требования по электропитанию EDS-205A-M-SC
|
|
|
Рабочее напряжение
|
10...60 В (пост.) или 18...30 В (перем.), 47...63 Гц
|
|
Потребление тока
|
0.11 А (при 24 В пост.)
|
|
Возможность подключения резервного источника электропитания
|
|
|
Разъем электропитания
|
|
|
Требования к окружающей среде
|
|
|
Рабочая температура, град. C
|
-10...+60
|
|
Рабочая влажность, %
|
5...95
|
|
Температура хранения, град. C
|
-40...+85
|
|
Конструктивные свойства EDS-205A-M-SC
|
|
|
Габаритные размеры, мм
|
30 x 115 x 70 мм
|
|
Материал корпуса
|
Алюминий
|
|
Масса нетто, г
|
175
|
|
Монтаж EDS-205A-M-SC
|
|
|
Комплект поставки EDS-205A-M-SC
|
|
Устройство
|
|
Краткое руководство пользователя
|
|
Документация
Описание на EDS-205A-M-SC: Скачать
