UPort 1250-G2 MOXA

UPort 1250-G2

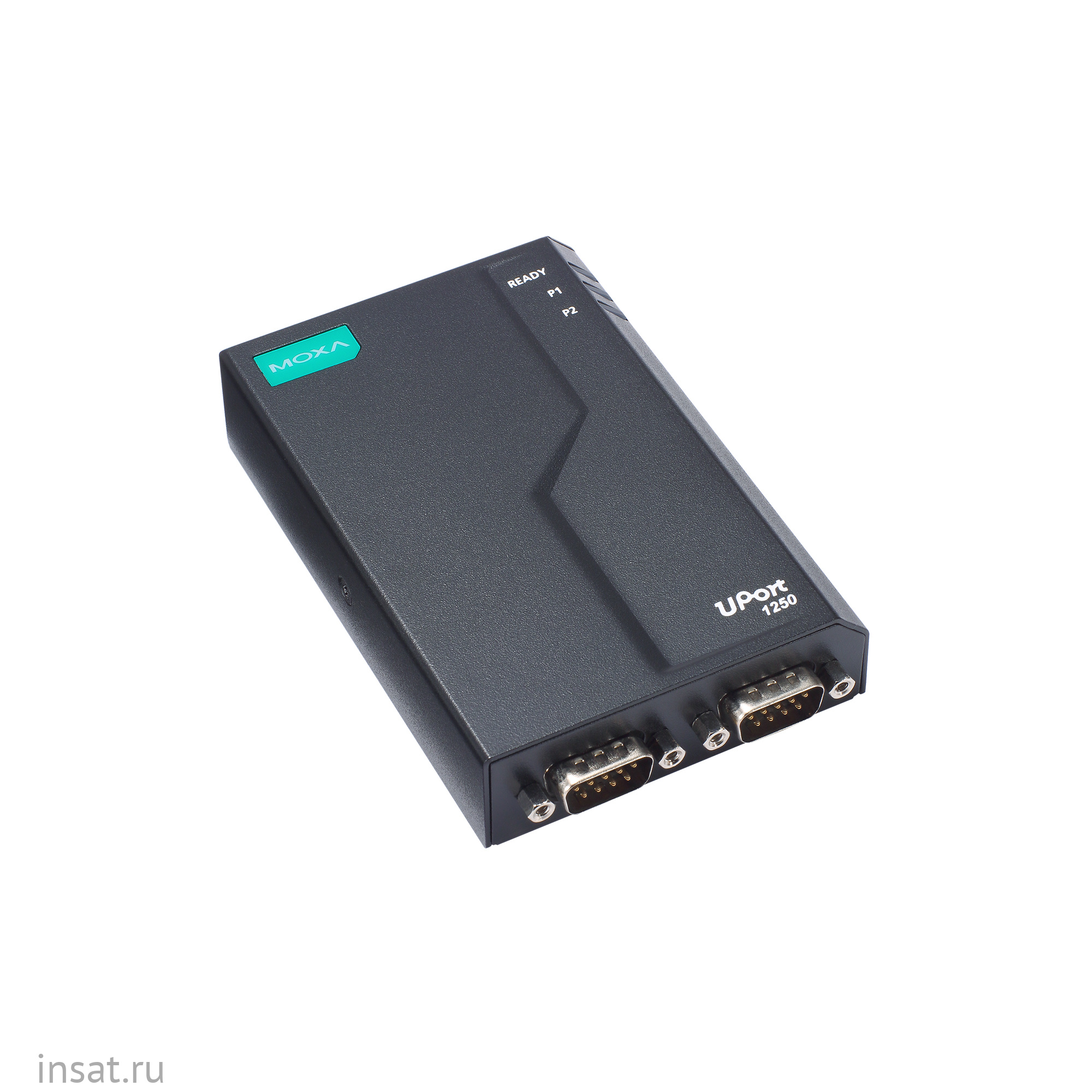

Преобразователь MOXA UPort 1250-G2 представляет собой надежное и эффективное решение для интеграции последовательных устройств в системы с интерфейсом USB. Этот двухпортовый конвертер обеспечивает высокоскоростную передачу данных и совместимость с различными стандартами последовательных интерфейсов, включая RS-232, RS-422 и RS-485.
Преобразователь идеально подходит для промышленного сектора, где требуется интеграция старых последовательных устройств в современные системы с интерфейсом USB. Это может включать системы автоматизации, промышленное оборудование, системы управления и мониторинга, а также различные устройства, использующие последовательный интерфейс для передачи данных. Устройство будет полезно для инженеров, системных интеграторов и технических специалистов, занимающихся модернизацией и интеграцией оборудования в промышленные системы.

• Интерфейс USB: поддержка стандартов USB 3.2 Gen 1, USB 2.0 и USB 1.1, обеспечивающая скорости передачи данных до 5 Гбит/с.
• Последовательные порты: два порта с разъемами DB9, поддерживающие различные стандарты RS-232, RS-422 и RS-485, с максимальной скоростью передачи данных до 921,6 кбит/с.
• Буфер данных FIFO: 512 байт, обеспечивающий эффективное управление потоками данных и снижение потерь при высокоскоростной передаче.
• Гальваническая изоляция: модели с индексом "I" (например, UPort 1250I-G2) оснащены изоляцией 2 кВ, повышающей защиту от электромагнитных помех и перенапряжений.
• Питание: питание осуществляется через шину USB, что упрощает установку и снижает потребность в дополнительных источниках питания.
• Рабочие условия: широкий диапазон рабочих температур от -40°C до +75°C и влажность от 5% до 95% без конденсации, что делает устройство подходящим для эксплуатации в различных климатических условиях.
• Сертификации: соответствие стандартам безопасности EN 62368-1, UL 62368-1 и IEC 62368-1, а также электромагнитной совместимости (EMC) согласно EN 55032/35 и CISPR 32.

Технические характеристики

Параметры последовательной связи
Количество последовательных портов	2
Тип последовательных портов	RS-232/422/485
Разъем последовательного порта	DB9 'папа'
Передаваемые сигналы	RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
Бит данных	5, 6, 7, 8
Четность	нет, чет, нечет, 0, 1
Стоповые биты	1, 1.5, 2
Управление потоками данных	RTS/CTS, XON/XOFF
Скорость передачи данных, бит/с	50 ~ 921600
Буфер данных FIFO, байт	128
Изоляция последовательной линии	Нет
Интерфейс USB
Тип USB-порта	USB Type B (в комплекте - кабель для подключения к PC)
Стандарт USB	USB 3.2, совместим с USB 1.1/2.0
Скорость передачи данных	480 Мбит/с (Hi-Speed USB) и 12 Мбит/с (Full-Speed USB)
Требования к электропитанию
Рабочее напряжение	Питание по шине USB
Потребление тока	360 мА при 5 В
Условия эксплуатации
Рабочая температура, °C	0 ~ +60
Температура хранения, °C	-20 ~ +75
Рабочая влажность, %	5 ~ 95
Операционная система
Драйверы для ОС	Linux 2.4.x Linux 2.6.x Linux 3.x Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64) Windows 2000 Windows 2012 (x64) Windows Embedded CE 5.0 Windows Embedded CE 6.0
Конструктивные свойства
Материал корпуса	Металл
Размеры и вес
Габаритные размеры, мм	75.8 x 25.0 x 111.0
Вес нетто, кг	0.25
Монтаж
Монтаж	Настольный/настенный
Наличие международных сертификатов
Безопасность	EN 62368-1 UL 62368-1 IEC 62368-1 KC
Электромагнитная совместимость (EMI)	CISPR 32 FCC Part 15 Subpart B Class A
Электромагнитная совместимость (EMS)	IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT)
Электромагнитная совместимость (EMC)	EN 55032/2
Среднее время наработки на отказ (MTBF), часов	2142392
Гарантийный срок
Гарантийный срок	5 лет
Комплект поставки
Комплект поставки	Устройство краткое руководство пользователя кабель USB Резиновая подставка
