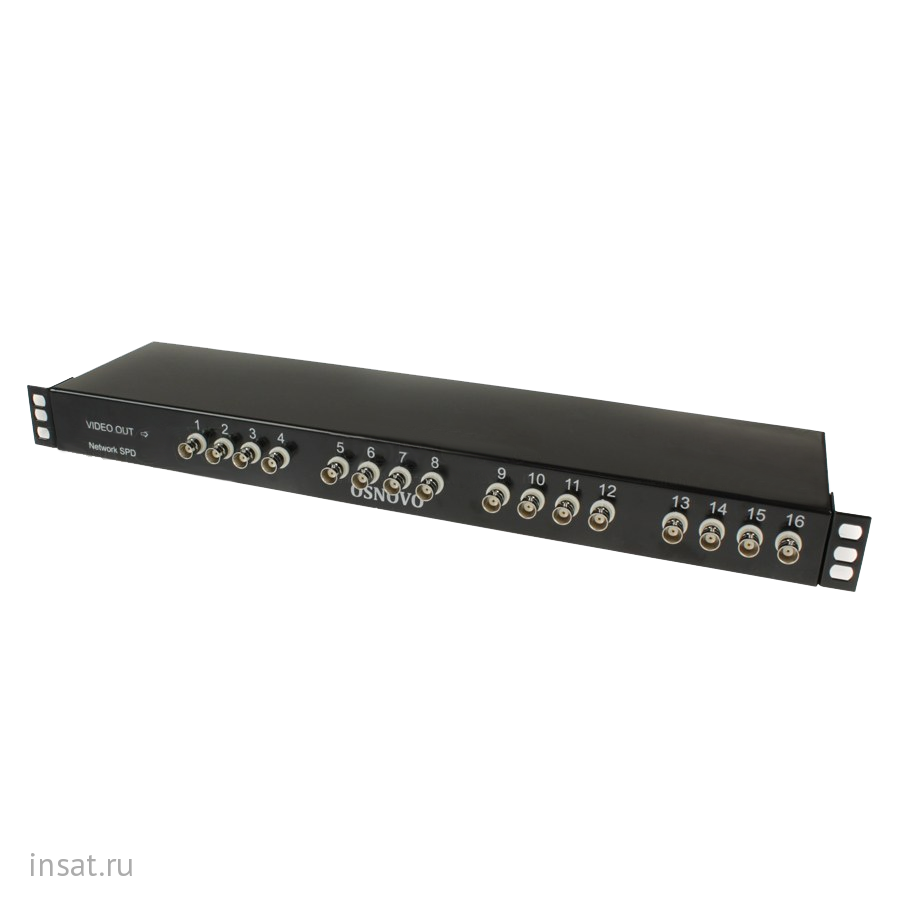

SP-H16C OSNOVO

SP-H16C

Устройство грозозащиты цепей видео HDCVI/HDTVI/AHD на 16 каналов для коаксиального кабеля. Двухступенчатая защита. Полоса пропускания видеосигнала до 80MHz. Максимальное длительное рабочее напряжение (Uс) DC6V. Номинальный ток разряда (8/20мкс, In) 10kA. Суммарный ток разряда (8/20мкс, Itotal) 20kA. Время отклика не более 1нс. Вх. - BNCx16. Вых. - BNCx16. Размеры (ШxВxГ): 450x210x40мм. Рабочая температура -40...+85°C

Технические характеристики

Тип устройства	устройство грозозащиты
Тип сигнала	HDCVI /HDTVI / AHD
Количество каналов	16
Полоса пропускания	до 80 Мгц
Подключение	Под коаксиальный кабель Вход/выход BNCx16 / BNCx16
Номинальное напряжение (Uo)	5V
Максимальное длительное рабочее напряжение (Uc)	6V
Номинальный ток нагрузки (IL)	0.5 А
Суммарный разрядный ток линия-линия (Itotal)	20кА
Номинальный ток разряда линия-линия (In)	10кА
Суммарный разрядный ток линия-земля (Itotal)	20 кА
Номинальный ток разряда линия-земля (In)	10 кА
Уровень напряжения защиты линия-линия (Up)	<20V
Уровень напряжения защиты линия-земля(Up)	<20V
Уровень напряжения защиты 1kV/usС3 линия-линия (Up)	<20V
Уровень напряжения защиты 1kV/usС3 линия-земля(Up)	<20V
Время отклика (ta)	<1нс
Вносимые потери	<1дБ
Размеры ШхВхГ (мм)	500x50x230
Вес нетто (кг)	2
Объем брутто (м3)	0,00384
Рабочая температура	-40…+85°C
Дополнительно	Монтаж в 19” стойку; Соответствует ГОСТ IEC 61643-21-2014
