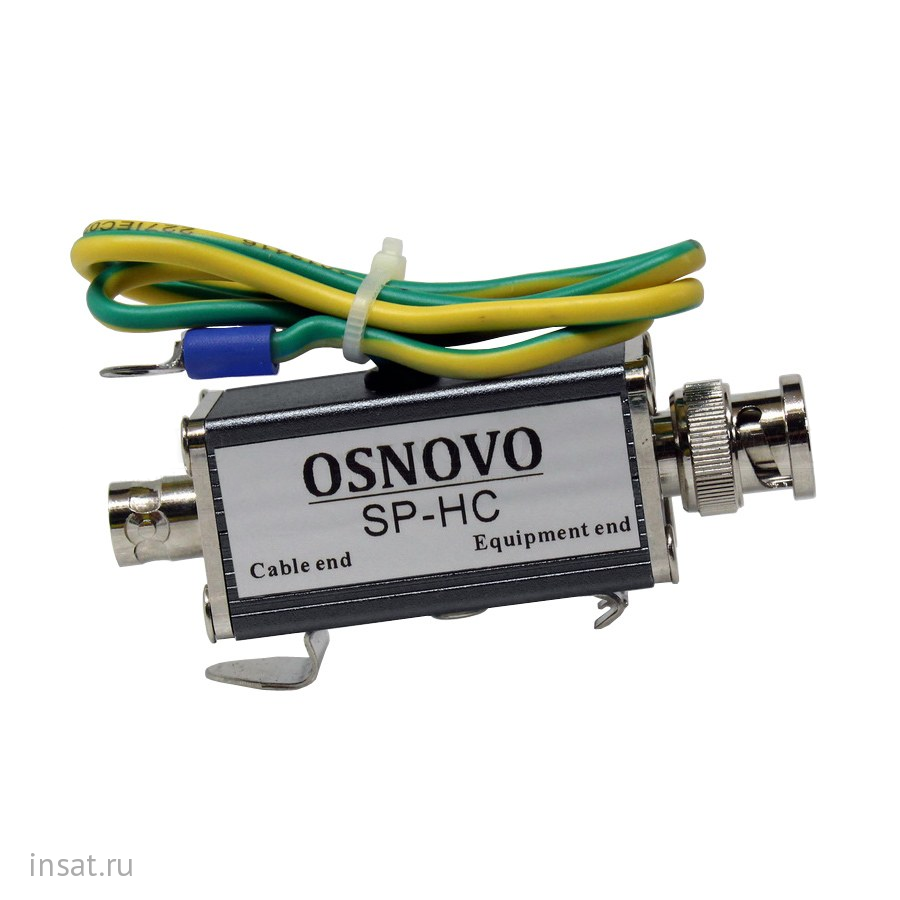

SP-HC OSNOVO

SP-HC

Устройство грозозащиты цепей видео HDCVI/HDTVI/AHD одноканальное для коаксиального кабеля. Двухступенчатая защита. Полоса пропускания видеосигнала до 80MHz. Максимальное длительное рабочее напряжение (Uс) DC6V. Номинальный ток разряда (8/20мкс, In) 10kA. Суммарный ток разряда (8/20мкс, Itotal) 20kA. Время отклика не более 1нс. 1 вход (BNC-мама), 1 выход (BNC-папа). Монтаж на DIN-рейку. Размеры (ШхВхГ): 25x82x25мм. Рабочая температура -40...+85°C.

Технические характеристики

Тип устройства	устройство грозозащиты
Тип сигнала	HDCVI /HDTVI / AHD
Количество каналов	1
Полоса пропускания	до 80 Мгц
Подключение	Под коаксиальный кабель Вход/выход BNC / BNC
Номинальное напряжение (Uo)	5V
Максимальное длительное рабочее напряжение (Uc)	6V
Номинальный ток нагрузки (IL)	0.5 А
Суммарный разрядный ток линия-линия (Itotal)	20кА
Номинальный ток разряда линия-линия (In)	10кА
Суммарный разрядный ток линия-земля (Itotal)	20 кА
Номинальный ток разряда линия-земля (In)	10 кА
Уровень напряжения защиты линия-линия (Up)	<20V
Уровень напряжения защиты линия-земля(Up)	<20V
Уровень напряжения защиты 1kV/usС3 линия-линия (Up)	<20V
Уровень напряжения защиты 1kV/usС3 линия-земля(Up)	<20V
Время отклика (ta)	<1нс
Вносимые потери	<1дБ
Размеры ШхВхГ (мм)	25x82x25
Вес нетто (кг)	0,107
Объем брутто (м3)	0,000085
Рабочая температура	-40…+85°C
Дополнительно	Монтаж на DIN-рейку; Соответствует ГОСТ IEC 61643-21-2014
