БП02Б-Д1-24 Овен
| Производитель: | Овен |
Оборудование снято с производства!
- Техническое описание
- Документация
Назначение блоков питания БП02Б-Д1-24
Блок питания БП02 предназначен для питания стабилизированным напряжением 24 В датчиков с унифицированным выходным токовым сигналом (датчиков температуры с нормирующим преобразователем, датчиков давления, влажности и т.д.)
Блок питания БП02 выпускается в корпусе с креплением на DIN-рейку типа Д1.
Основные функции
- ПРЕОБРАЗОВАНИЕ ПЕРЕМЕННОГО (ПОСТОЯННОГО) НАПРЯЖЕНИЯ в постоянное стабилизированное напряжение.
- ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ И ИМПУЛЬСНЫХ ПОМЕХ на входе
- ЗАЩИТА ОТ ПЕРЕГРУЗКИ, короткого замыкания и перегрева
Технические характеристики
| Входное напряжение, В: | ~ 90 … 264 |
| Частота входного переменного напряжения, ГЦ | 47 … 63 |
| Номинальное выходное напряжение, В | = 24 |
| Максимальная погрешность выходного напряжения, %, не более | ± 3 |
| Амплитуда пульсации выходного напряжения, мВ | 120 |
| Максимальный ток нагрузки, А | 0,1 |
| Ток потребления при входном | |
| Порог срабатывания защиты по току | 1,3÷2 I max* |
| Нестабильность выходного напряжения при изменении напряжения питания, %, не более | ± 0,2 |
| Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 I max до I max, %, не более | ± 0,2 |
| Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур, % / °C | ± 0,025 |
| Электрическая прочность изоляции, кВ: | 2,0 |
| Уровень радиопомех | А |
| Масса, кг, не более | 0,062 |
| Габаритные размеры (Ш × В × Г), мм | 22 × 90 × 56,6 |
| Степень защиты корпуса (со стороны лицевой панели) | IP20 |
| * – Imax – максимальный ток нагрузки, А | |
Схема подключения

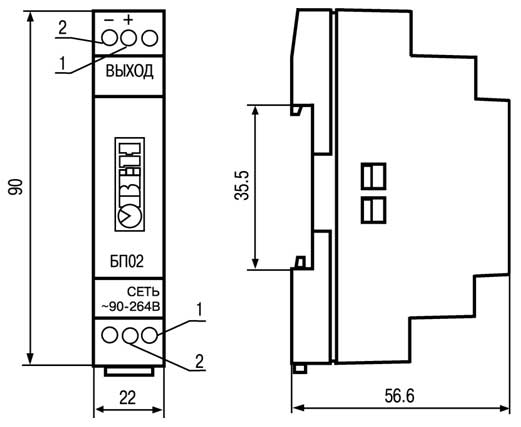

Габаритные размеры
Комплектация
- Блок питания
- Паспорт
- Руководство по эксплуатации
- Гарантийный талон
Документация
- Руководство по эксплуатации БП02Б-Д1: скачать...
