БП60Б-Д4-24С Овен
| Производитель: | Овен |
- Техническое описание
- Документация
Назначение блока питания БП60Б-Д4-24С
Одноканальный блок питания ОВЕН БП60Б-Д4-24С для тяжелых условий эксплуатации. Предназначен для питания стабилизированным напряжением 24 В постоянного тока широкого спектра радиоэлектронных устройств (релейной автоматики, контроллеров, датчиков и т.п.) в условиях низких (до -40 ºС) и высоких (до +70 ºС) температур.
Основные функции БП60Б-Д4-24С
- Расширенное климатическое исполнение. Блок питания функционирует в диапазоне окружающих температур от -40 до +70 ºС. Во всем диапазоне сохраняется заявленная мощность.
- Эффективное преобразование напряжения. КПД не менее 85 %.
- Отсутствие негативного влияния на системы автоматики. Соответствует международным нормам по помехоэмиссии и помехоустойчивости.
- Оптимальный выбор мощности для высокоемкостной нагрузки.
- Режим стабилизации тока.
- Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
- Защита от перенапряжения и импульсных помех на входе.
- Защита от перегрузки, короткого замыкания и перегрева.
Технические характеристики
| Характеристика | БП60Б-Д4-24С |
| Входное напряжение | 90...264 В переменного тока или 110...370 В постоянного тока
|
| Частота входного переменного напряжения | 47...63 Гц |
| Порог срабатывания защиты по току | 1,2...1,4 Imax |
| Максимальная выходная мощность | 60 Вт |
| Нестабильность выходного напряжения при изменении напряжения питания | ±0,2 % |
| Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax | ±0,2 % |
| Рабочий диапазон температур | –40...+70 oC |
| Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур | ±0,015 %/oC |
| Электрическая прочность изоляции: - вход — выход (действующее значение) - вход — корпус (действующее значение) |
3 кВ 3 кВ |
| Тип и габаритные размеры корпуса | Д4 |
| Тип и габаритные размеры корпуса | 72х90х58 мм |
| Степень защиты корпуса (со стороны передней панели) | IP20 |
Выходные параметры БП60
| Модификация прибора | Выходное напряжение, В* | Амплитуда пульсации вых. напряжения, мВ | Макс. ток нагрузки Imax, А |
| БП60Б-Д4-24С | 24±1 % | 120 | 2,5 |

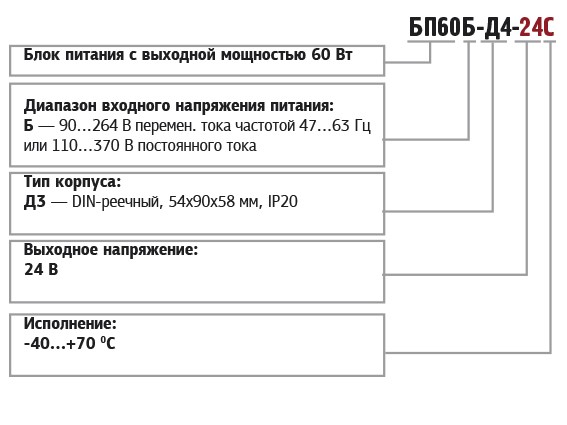

Маркировка
Документация
Руководство по эксплуатации БП60Б-Д4-24C: скачать...
