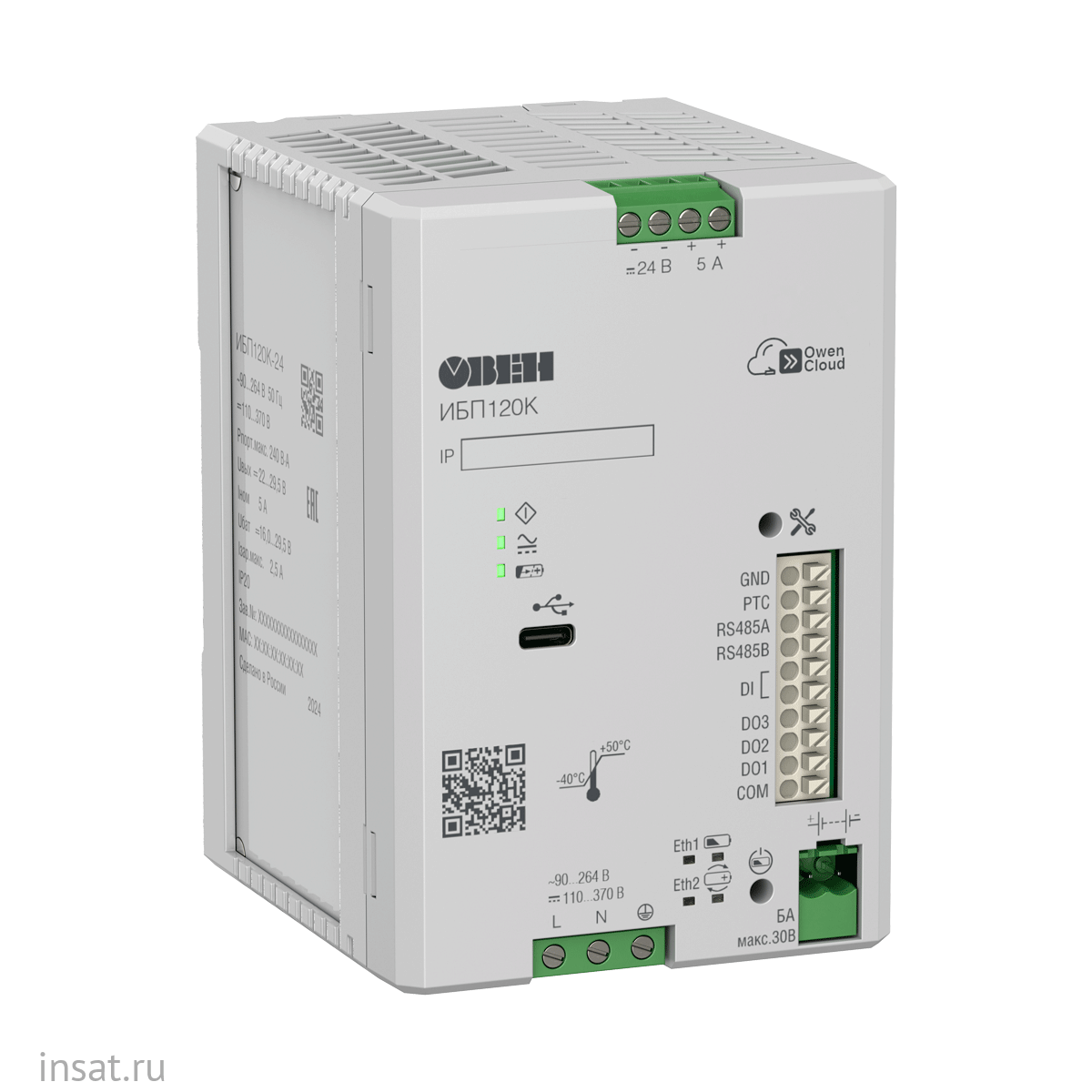

ИБП120К-24
Источник питания с резервированием для питания стабилизированным выходным напряжением 24 В приборов промышленной автоматики в распределенных системах управления. Применяется в качестве резервированного источника вторичного питания при работе от сети или комплекта аккумуляторных батарей (АКБ), автоматически переключается на питание от АКБ в случае отключения или снижения напряжения сети.
Преимущества
Стабильное напряжение
Обеспечивает стабилизированное напряжение 24 В как от сети, так и от различных типов АКБ (свинцово-кислотные, Li-ion).
Автоматический переход на резерв
Мгновенный переход на резервное питание от АКБ при отключении напряжения сети или понижении его уровня ниже допустимого.
Контроль и защита АКБ
Прибор контролирует наличие и параметры АКБ (заряд и внешнюю температуру с помощью датчика), обеспечивает оптимальный заряд АКБ с ограничением тока и защищает батарею от глубокого разряда.
Защита прибора и нагрузки
Предусмотрена защита от короткого замыкания и некорректного подключения клемм АКБ (переполюсовки).
Удалённый контроль и мониторинг
Интерфейсы USB и Ethernet позволяют настраивать параметры, отслеживать состояние и передавать данные в облачный сервис диспетчеризации OwenCloud.
Параллельное подключение
Поддерживается параллельная работа двух ИБП120К с помощью блока резервирования БР24К для корректной работы при двухкратном наращивании выходной мощности или резервировании.
Технические характеристики
Питание
|
Питание от сети
|
Питание от АКБ*
|
Выходные параметры
|
Номинальное напряжение
|
(24 ± 2 %) В
|
(24 ± 2 %) В
|
Номинальный ток
|
5 А
|
5 А
|
Номинальная мощность
|
120 Вт
|
120 Вт
|
Диапазон подстройки выходного напряжения
|
22…29,5 В
|
22…29,5 В
|
Размах напряжения шума и пульсаций (межпиковое) при номинальном токе нагрузки и заряда, не более
|
120 мВ
|
120 мВ
|
Время пуска, (не более)
|
2 с
|
2 с
|
Входные параметры
|
Номинальное напряжение питания переменного тока
|
120/230 В
|
–
|
Рабочее напряжение питания переменного тока
|
90…264 В
|
–
|
Частота переменного тока
|
45...65 Гц
|
–
|
Рабочее напряжение питания постоянного тока,
|
110...370 В
|
20,4…29,5 В (свинцово-кислотные АКБ) 16…29,5 В (Li-ion АКБ)
|
Максимальный ток потребления при Uвх =" ~230 В
|
1,2 А
|
8,2 А
|
Максимальный ток потребления при Uвх =" ~120 В
|
2,1 А
|
–
|
Пусковой ток, не более
|
35 А
|
–
|
КПД, не менее**
|
89 %***
|
95 %
|
Максимальная потребляемая мощность, не более
|
240 Вт
|
–
|
Активная мощность, потребляемая в режиме холостого хода, не более
|
6 Вт
|
4,5 Вт
|
* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев)
** Значения приводятся при нормальной температуре, номинальных напряжениях питания, при полностью заряженной либо отсутствующей АКБ.
*** Без учёта заряда АКБ (в режиме работы без АКБ).
Дискретный вход
Количество
|
1
|
Минимальная длительность импульса
|
1,6 мс
|
Напряжение / максимальный ток «логического нуля»
|
−5…+5 В / 2 мА
|
Напряжение / максимальный ток «логической единицы»
|
−30…−15 В / +15…+30 В / 9 мА (при 30 В)
|
Дискретный выход
Количество
|
3
|
Тип выхода
|
Оптопара транзисторная n-p-n типа
|
Максимальный коммутируемый ток
|
0,2 А
|
Максимальное коммутируемое напряжение
|
⎓30 В
|
Коммуникационные интерфейсы
Ethernet (заводская установка)
|
|
Количество портов
|
2
|
RS-485
|
|
Количество портов
|
1
|
Протокол для подключения к Owen Configurator
|
Owen Auto Detection Protocol, Modbus ASCII, Modbus RTU (Slave)
|
Протокол для подключения к БА24
|
Modbus RTU (Master)
|
Скорость обмена
|
9600 бит/с
|
USB
|
|
Количество портов USB Type-C
|
1
|
Протокол Owen Configurator
|
Owen Auto Detection Protocol
|
Защита
|
Питание от сети
|
Питание от АКБ*
|
Защита от повышенного/пониженного входного напряжения
|
Переход на питание от АКБ при Uвх < ~90 В; возврат на питание от сети при Uвх =" ~90… "264 В
|
Отключение нагрузки при UАКБ min < 20,5 В (свинцово-кислотные АКБ) и < 16 В (Li-ion АКБ)
|
* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев)
Безопасность и ЭМС
|
Питание от сети
|
Питание от АКБ*
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931–2008
|
N2
|
N2
|
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3-2013
|
Критерий качества А
|
Критерий качества А
|
Уровень электромагнитной эмиссии по порту питания по ГОСТ 32132.3–2013
|
Класс Б
|
–
|
Степень защиты по ГОСТ 14254–96
|
IP20
|
IP20
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0
|
I
|
I
|
Изоляция (вход-выход) по ГОСТ IEC 61204-7-2014
|
Усиленная
|
Усиленная
|
Категория перенапряжения по ГОСТ IEC 61204-7- 2014
|
II
|
–
|
Степень загрязнения по ГОСТ 12.2.091-2012
|
2
|
2
|
Электрическая прочность изоляции (вход-выход)
|
3000 В
|
3000 В
|
Сопротивление изоляции (вход – выход 24 В – выход АКБ – DI/DO – корпус) при 500 В, не менее
|
20 МОм
|
20 МОм
|
* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев)
Взаимодействие с АКБ
|
Питание от сети
|
Питание от АКБ*
|
Емкость АКБ (свинцово-кислотные)
|
–
|
1…25 А·ч
|
Емкость АКБ (Li), не менее
|
–
|
2,4 А·ч
|
Максимальное напряжение заряда АКБ
|
–
|
29,5 ±5 % В
|
Ток заряда АКБ
|
–
|
0,1…2,5 А
|
Время переключения с/на АКБ
|
0
|
0
|
Термокомпенсация (свинцово-кислотные АКБ)
|
40 мВ/°С
|
40 мВ/°С
|
* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев)
Условия эксплуатации
|
Питание от сети
|
Питание от АКБ*
|
Рабочий диапазон температур окружающей среды
|
-40…+50 °С
|
Разряд -40…+50 °С**** Заряд 0…+50 °С****
|
Температура хранения и транспортировки
|
-40…+70 °С
|
-40…+70 °С
|
Влажность воздуха при температуре ≤+25 °С без конденсации влаги, не более
|
80 %
|
80 %
|
Атмосферное давление
|
84…106,7 кПа
|
84…106,7 кПа
|
**** Зависит от используемой АКБ
Общие сведения
Срок эксплуатации
|
10 лет
|
Срок гарантийного обслуживания
|
24 мес.
|
Средняя наработка на отказ
|
50 000 ч
|
Масса, не более
|
0,5 кг
|
Тип автоматического выключателя
|
от 6 A до 16 A (AC: Характеристика B, C, D, K)
|
