ИДЦ1-Щ8 Овен
| Производитель: | Овен |
- Техническое описание
- Документация
Назначение измерительного прибора ИДЦ1
Измеритель цифровой ИДЦ1 совместно с первичным преобразователем (датчиком) предназначен для измерения различных физических величин. ИДЦ1 имеет два встроенных выходных устройства для выдачи сигнализации.
Отличительные особенности ИДЦ1:
В процессе работы прибор предоставляет пользователю возможность фиксации на дисплее текущего значения измеряемой величины и запоминания ее последнего значения в энергозависимой памяти прибора (функция «HOLD»).
Прибор крупный, с контрастными, хорошо видными издалека цифрами, на дисплее имеется индикатор знака.
Функциональные возможности прибора ИДЦ1:
- измерение температуры или других физических величин (давления, влажности, расхода, уровня и т.п.) с помощью датчиков c унифицированным выходным сигналом тока или напряжения;
- формирование сигнализации о выходе (или входе) измеряемого параметра в заданную пользователем зону (П и U – образные логики);
- функция «HOLD». В процессе работы прибор предоставляет пользователю возможность фиксации на дисплее текущего значения измеряемой величины и запоминания ее энергозависимой памяти прибора.
- ИДЦ1 имеет крупный 4-х разрядный цифровой индикатор. Размер цифр 40х20мм.
- масштабирование измеренного значение входного сигнала от 4 до 20 мА.
- ИДЦ1 имеет съемные клеммники обеспечивающие легкость монтажа и демонтажа прибора.
Технические характеристики
| Параметр | Значение |
| Диапазон напряжения питания постоянного тока, В | от 10,5 до 30 (номинальное значение 24 В) |
| Максимальная потребляемая мощность, ВА, не более | 2 |
| Количество каналов (входов) | 1 |
| Время опроса входа, с, не более | 1 |
| Диапазоны входных сигналов: постоянного напряжения, В
постоянного тока, мА |
от 0 до1 от 0 до 10 от 0 до 5 от 0 до 20 от 4 до 20 |
| Входное сопротивление прибора в режиме измерения сигнала от 0 до 10 В, кОм | 99,9 |
| Входное сопротивление прибора в режиме измерения сигнала от 0 до 20 мА, Ом | 121 |
| Количество выходных устройств (оптопара транзисторная n-p-n типа) | 2 |
| Характеристики коммутируемого выходным устройством сигнала: – постоянный ток, мА, не более – напряжение, В, не более |
400 60 |
| Предел допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры | не более 0,5 предела допускаемой основной приведенной погрешности |
| Степень защиты корпуса cо стороны лицевой панели co стороны задней и боковых поверхностей |
IP54 IP20 |
| Габаритные размеры прибора, мм | 144×96×43 |
| Масса, кг, не более | 0,5 |
| Средняя наработка на отказ, ч, не менее | 50 000 |
| Средний срок службы, лет | 10 |

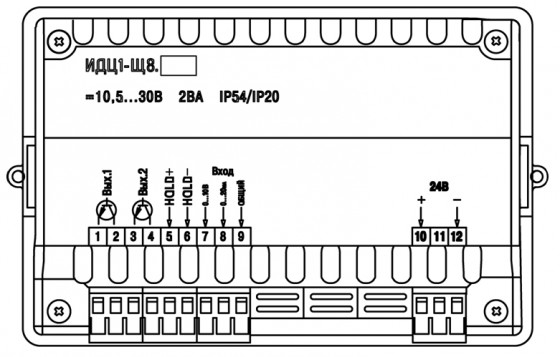

Схема подключения
Документация
Брошюра ИДЦ1: скачать...
Руководство по эксплуатации ИДЦ1: скачать...
