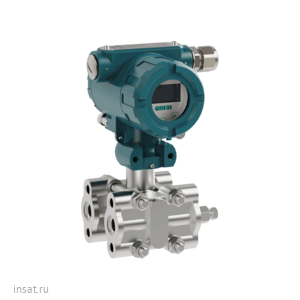

ПД100И-ДД0,0063-155-0,5-2 Овен

ПД100И-ДД0,0063-155-0,5-2

Оптимальное решение для измерения перепада давления в энергетике и промышленности

Преимущества

Прочный корпус и защита от внешних воздействий
Полевой алюминиевый корпус и дисплей с регулируемой подсветкой обеспечивают надежность считывания показаний в сложных условиях эксплуатации.
Удобная настройка и визуализация данных
Поворотный ЖК-дисплей с графической шкалой делает работу с устройством наглядной и удобной.
Гибкость в эксплуатации
Перенастройка диапазона измерений (до 1:5), настройка точки «нуля» и выбор единиц измерения без дополнительных приборов.
Стабильность показателей
Стабильное значение «нуля», высокая точность (до 0,25 %) и длительный межповерочный интервал (до 5 лет).
Подтвержденное качество
Внесен в Государственный реестр СИ, проходит бесплатную первичную поверку на заводе.

Технические характеристики

Выходной сигнал	4...20 мА, 2-проводная схема «токовая петля»
Основная приведенная погрешность	0,25 или 0,5 % от ВПИ
Напряжение питания	12…36 В постоянного тока, номинальное =24 В
Верхний предел измерения	от 0,004 МПа до 6,3 МПа
Предельно допускаемое рабочее избыточное давление, МПа	16 МПа (для датчиков с ВПИ до 40 кПа) 25 МПа (для датчиков с ВПИ от 60 кПа до 250 кПа) 40 МПа (для датчиков с ВПИ от 400 кПа до 6,3 МПа)
Односторонняя перегрузка со стороны плюсовой камеры	16 МПа (для всех пределов измерения)
Глубина перенастройки диапазона	До 1:5
Сопротивление нагрузки	0…1,0 кОм, в зависимости от напряжения питания
Потребляемая мощность, не более	0,9 Вт
Ток аварии	21,5 мА
Устойчивость к механическим воздействиям	группа исполнения V2 по ГОСТ Р 52931
Время отклика (быстродействие)	не более 100 мс
Степень защиты корпуса	IP65
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Помехоустойчивость	класс B по ГОСТ 30804.6.2-2013
Диапазон рабочих температур измеряемой среды	-40…+100 °С
Диапазон рабочих температур окружающего воздуха	-40…+80 °С
Атмосферное давление рабочее	84,0...106,7 кПа
Среднее время наработки на отказ	не менее 50 000 ч
Средний срок службы	12 лет
Межповерочный интервал	5 лет / 4 года
Методика поверки	КУВФ.406230.100 МП1
Масса преобразователей	1,0 кг
Присоединение к процессу	Фланец c межосевым расстоянием – 54 мм и внутренней резьбой ¼ NPT.
Тип электрического соединителя	Винтовой клеммник и кабельный ввод М20×1,5 в полевой корпус

Схема подключения

Габаритный чертеж

Модификации
