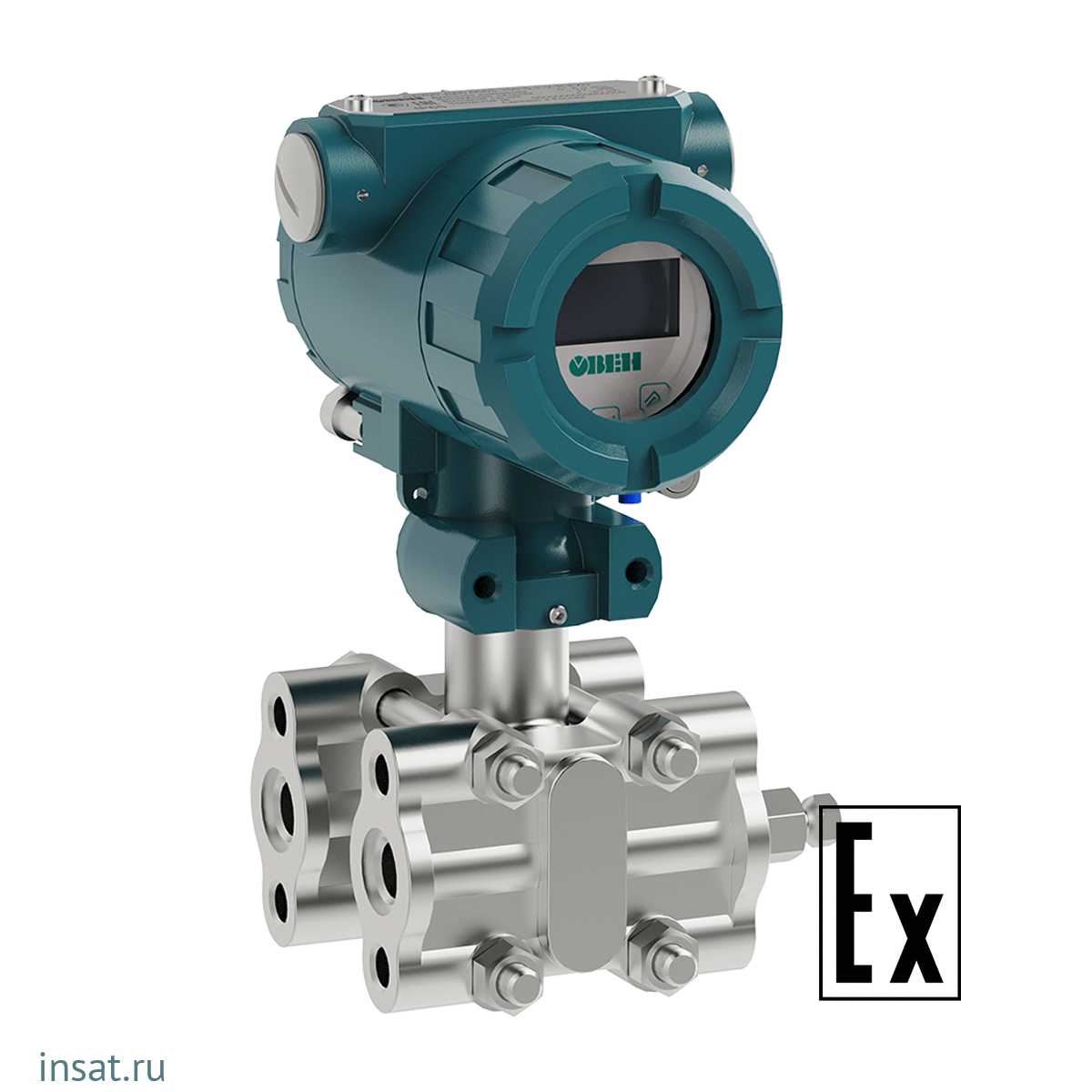

ПД100И-ДД0,4-155-0,5-2-ЕХD Овен

ПД100И-ДД0,4-155-0,5-2-ЕХD

Важно! Преобразователи давления ПД100И-155-2-Exd поставляются без кабельного ввода. На посадочное место кабельного ввода установлена заглушка.

Оптимальное решение для измерения перепада давления во взрывоопасных зонах

Преобразователи перепада давления в алюминиевом корпусе с графическим поворотным дисплеем, с тензорезистивным сенсором и выходным сигналом 4…20 мА. Применяется на ТЭС, в газоснабжении, водоочистке и нефтепереработке. Обеспечивает точность до 0,25 % и гибкую настройку диапазона. Подходит для газов, пара, воды и неагрессивных жидкостей.

Преимущества

ЖК-дисплей с поворотом и подсветкой
Графический экран с графической шкалой упрощает настройку и визуальный контроль, особенно в слабоосвещённых помещениях.
Гибкая настройка диапазона и параметров
Возможность перенастройки диапазона измерений (до 1:5), коррекции нуля (4 мА) и выбора единиц измерения делает устройство универсальным для разных задач.
Подходит для сложных условий эксплуатации
Рабочая температура среды: от -40 до +100 °C. Корпус рассчитан на промышленное применение и устойчив к внешним воздействиям.
Широкая область применения
Используется на ТЭС, в системах газо- и водоснабжения, на фильтрах, насосах, для учёта газа и в нефтепереработке.
Подтвержденное качество
Внесен в Государственный реестр СИ, проходит бесплатную первичную поверку на заводе.

Технические характеристики

Наименование	Значение
Выходной сигнал	4...20 мА, 2-проводная схема «токовая петля»
Основная приведенная погрешность	0,25 или 0,5 % ВПИ
Напряжение питания	12…36 В постоянного тока (номинальное 24 В)
Верхний предел измерения	от 0,004 МПа до 6,3 МПа
Предельно допускаемое рабочее избыточное давление, МПа	16 МПа (для датчиков с ВПИ до 40 кПа) 25 МПа (для датчиков с ВПИ от 60 кПа до 250 кПа) 40 МПа (для датчиков с ВПИ от 400 кПа до 6,3 МПа)
Односторонняя перегрузка со стороны плюсовой камеры	16 МПа (для всех пределов измерения)
Глубина перенастройки диапазона	До 1:5
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность, не более	0,9 Вт
Ток аварии	21,5 мА
Устойчивость к механическим воздействиям	группа исполнения V2 по ГОСТ Р 52931
Время отклика (быстродействие)	не более 100 мс
Степень защиты корпуса	IP65
Маркировка взрывозащиты	1Ex db IIC T6 Gb X
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Помехоустойчивость	класс B по ГОСТ 30804.6.2-2013
Диапазон рабочих температур измеряемой среды	-40 °C ≤ Ta ≤ +125 °C
Диапазон рабочих температур окружающего воздуха	-40 °C ≤ Ta ≤ +75 °C
Атмосферное давление рабочее	84,0...106,7 кПа
Среднее время наработки на отказ	не менее 50 000 ч
Средний срок службы	12 лет
Межповерочный интервал	5 лет / 4 года
Методика поверки	КУВФ.406230.100 МП1
Масса преобразователей	1,0 кг
Присоединение к процессу	Фланец c межосевым расстоянием – 54 мм и внутренней резьбой ¼ NPT.
Тип электрического соединителя	Винтовой клеммник. Взрывозащищенный кабельный ввод М20×1,5 и заглушка не входят в комплект поставки.

Схема подключения

Габаритный чертеж

Модификации
